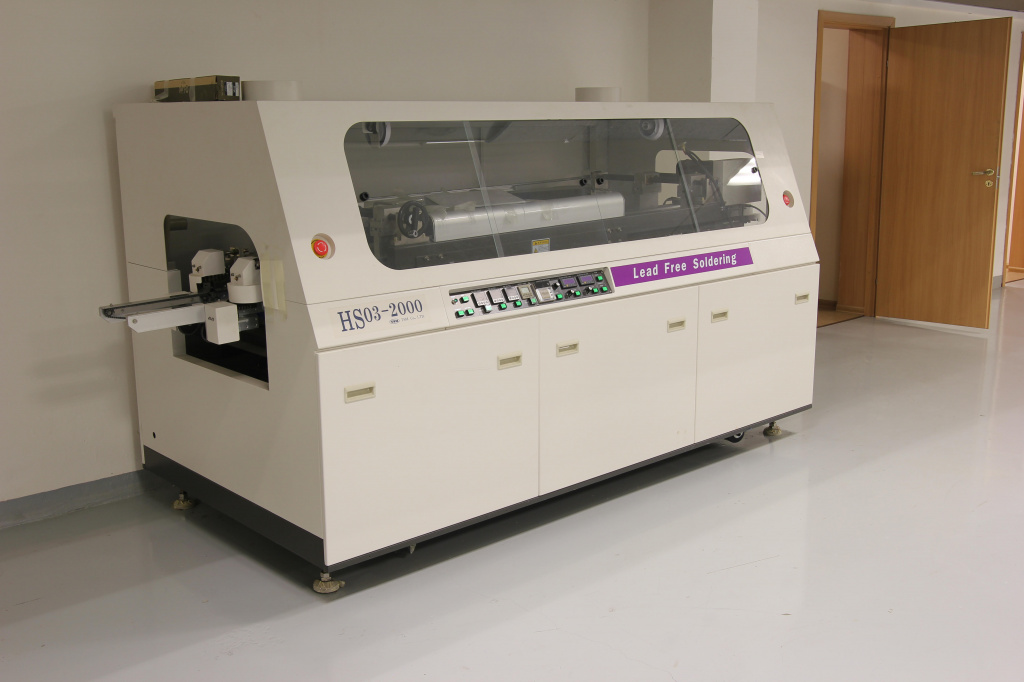

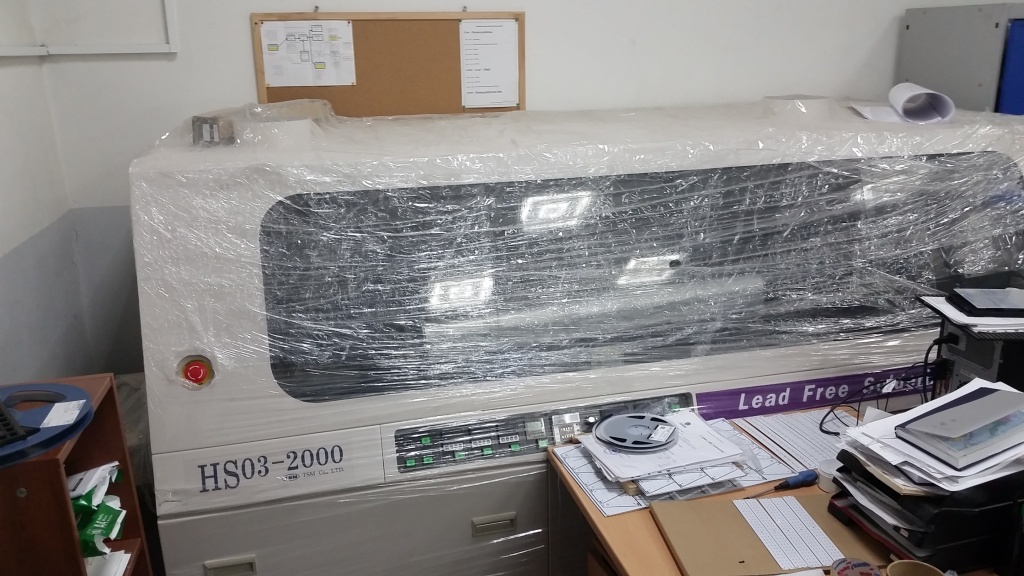

Система автоматической пайки волной припоя HS03-2000 (б/у)

Система автоматической пайки волной припоя HS03-2000 (б/у)

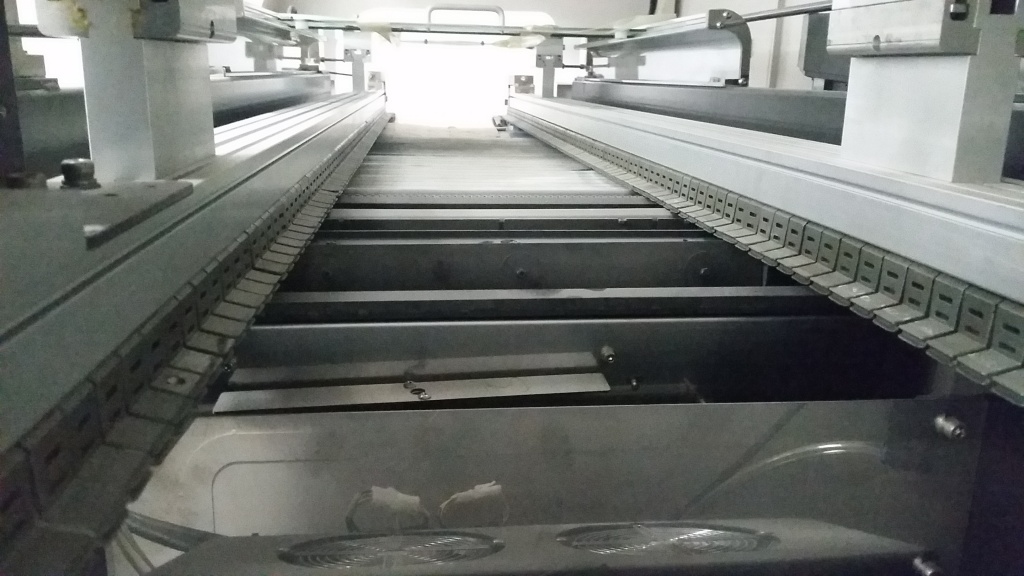

Система автоматической пайки волной припоя HS03-2000 применяется для распайки компонентов, установленных в отверстия, и SMD компонентов, предварительно установленных на клей. Плата, закрепленная на клипсах, проходит по конвейеру над волной припоя, которая генерируется с помощью специальных нозлов. Регулируется угол прохождения платы над волной припоя. Когда припой касается платы, выводы компонентов оплавляются.





Основные характеристики:

  • Флюсование методом вспенивания;
  • Тепловая завеса с использованием широкого поперечно-проточного вентилятора между флюсователем и предварительным нагревом;
  • Предварительный нагрев двухзонный методом воздушной конвекции при помощи пластинчатого нагревателя с раздельным цифровым управлением;
  • Сменные насадки для припоя с вихревым распределением потока позволяют избежать засорения;
  • Охлаждение с использованием пропеллерного вентилятора;
  • Контроль наклона направляющей в диапазоне 2 – 5°;
  • Система очистки направляющих;
  • Возможно использование для бессвинцовой пайки.



Спецификация модели HS03-2000:

Параметры

HS03-2000

Максимальная мощность

27 кВт

Средняя мощность

15 кВт

Потребление электроэнергии

3 фазы; 220/380 В; 50/60 Гц

Потребляемый ток

23 A (40 A)

Максимальная высота компонента

150 мм от поверхности платы

Максимальная длина вывода

10 мм

Длина зоны нагрева

1000 мм

Предварительный нагрев

Воздушная конвекция, 2 нагревательные пластины

Охлаждение

Принудительное воздушное охлаждение

Скорость конвейера

300–2000 мм/мин

Направление движения конвейера

Слева направо

Регулировка ширины конвейера

Передний рельс неподвижный

Ширина печатной платы

50–350 мм (опция 460 мм)

Толщина печатной платы

0,5–3,2 мм

Высота конвейера

750–920 мм от пола

Угол конвейера

2–5°

Вместимость припоя

420 кг

Емкость флюса

15 л

Максимальная высота волны

10 мм

Точность контроля температуры при 260 °С

±1 °С

Метод контроля температуры

PID-контроллер

Максимальная температура нагрева

470 °С

Габариты

3000 х 1300 х 1600 мм

Вес

900 кг
