Цифровой дозатор для нанесения пасты AUTOMATIC–7

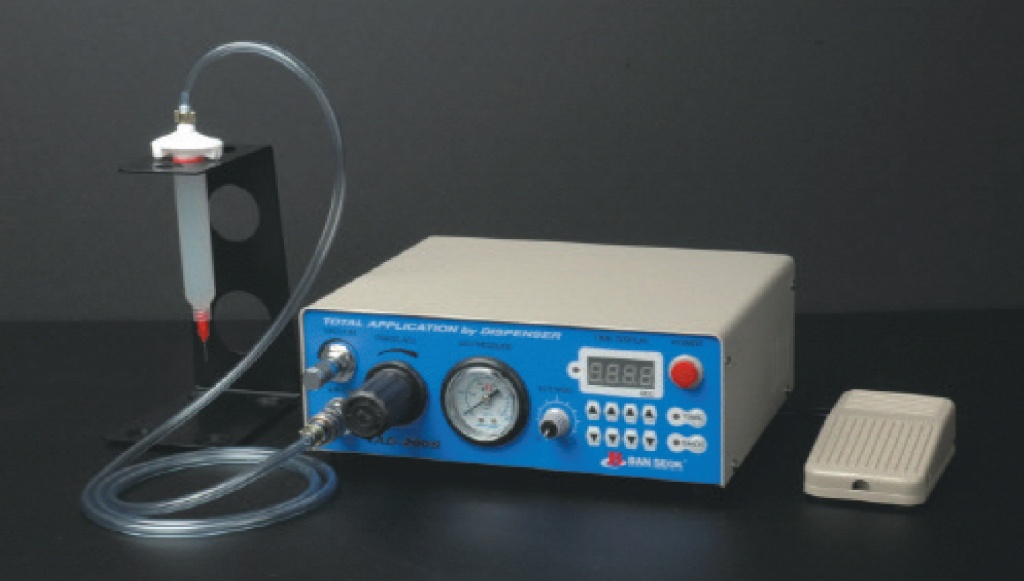

Система с дозатором AUTOMATIC–7

Дозатор AUTOMATIC–7 предназначен для нанесения паяльной пасты, клеев, смол, смазок, масел, компаундов и других вязких материалов.

Свойства:
  • Микропроцессорное управление;
  • Нанесение непрерывное и дозированное;
  • Наличие вакуумной отсечки предотвращает разбрызгивание наносимого материала;
  • Регулятор глубины вакуума;
  • Регулятор давления;
  • Индикатор давления;
  • Интерфейс с ЖКИ индикатором;
  • Управление от педали.
automatic-7

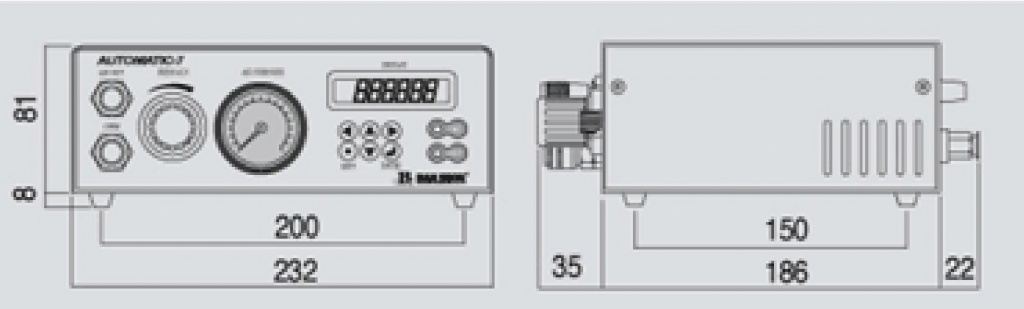

automatic-7_габариты



Спецификация моделей:


Параметры

AUTOMATIC-3

AUTOMATIC-7

Давление дозирования

0 – 10 кгс/см2

Метод  управления

Электронный / пневматический

Время дозирования

0,01 – 5,99 сек

0,001 – 99,99 сек

Глубина вакуума

0 ~ -350 мм рт. ст.

0 ~ -680 мм рт. ст.

Потребляемая мощность

0,032 кВт

Напряжение питания

220 В; 50 Гц

Габариты

193 х 174 х 75 мм

232 х 186 х 81 мм

Вес

2,5 кг

2,7 кг

Количество ячеек памяти

Нет (Аналоговый)

10 (Цифровой)

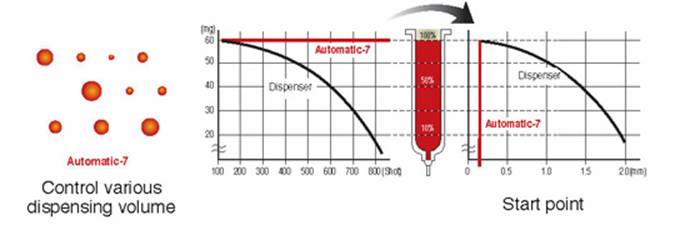

Описание принципа автокомпенсации




Принцип автокомпенсации заключается в следующем. При нанесении рабочего материала в течение рабочей смены, его количество в картридже уменьшается, а освободившийся объём занимает воздух поступающий от компрессора через дозатор. Степень сжатия воздуха всегда больше, чем степень сжатия рабочего материала, так как воздух представляет собой смесь газов. Следовательно, при подаче давления в картридж, воздух начнёт сжиматься и, при этом, рабочая жидкость ещё не будет выдавливаться из иглы картриджа. Так будет происходить до тех пор, пока «твёрдость» сжатого воздуха не сравняется с твёрдостью рабочего материала. И только после достижения этого значения «твёрдости» воздуха, давление, прикладываемое к поршню, начнёт выдавливать рабочую жидкость из картриджа.

Таким образом, реальное время дозирования состоит из времени, требуемого на сжатие воздуха, и времени непосредственного дозирования рабочего материала. Причём время, требуемое для сжатия воздуха, растёт с каждой последующей дозой. Другими словами, реальный объём дозируемого материала уменьшается, при неизменном времени дозирования, установленном на таймере дозатора.

Для обеспечения равномерности дозируемого материала требуется повышать давление воздуха, при неизменном времени дозирования, или увеличивать время дозирования на таймере устройства. Давление, устанавливаемое на панели дозатора, как правило, остаётся неизменным на протяжении рабочей смены. И изменение величины давления воздуха не производится с высокой точностью, в противном случае прецизионная система управления давлением приведёт к увеличению стоимости дозатора.

Установку и измерение времени дозирования и величины интервалов между дозами можно производить с высокой точностью, благодаря высокому современному уровню производства микроконтроллеров. При установке времени дозирования и временного интервала на таймере дозатора, устанавливается также время компенсации и интервал компенсации. Время компенсации будет прибавляться к установленному времени дозирования каждый раз через установленное количество доз, которое называется интервалом компенсации. Таим образом, будет обеспечиваться равный объём дозируемого материала на протяжении всей рабочей смены или до окончания дозируемого материала и замены картриджа.
