Настольный паяльный робот H351

Настольный паяльный робот H351

Технические характеристики:

5 осей (X/Y/Z/R/подача припоя)

Перемещение по осям:  320*320*90мм*350°

Скорость перемещения:

X/Y/Z800мм/с  R180°/с

Точность: ±0.05мм

Нагрузка на стол: 10КГ


Управление:

Windows 7 OS professional,

Touch Screen + Wireless Remote

Program recording capability

Температура припоя: 100℃~500℃

Минимальный шаг подачи припоя: 0.01мм

Диаметр подачи припоя: 0.8-1.2 мм (опция 0.3-0.6, 1.6мм)

Электропитание: 220V AC/50HZ

Давление воздуха: 0.4-5кг/см²

Габариты: (мм) 600*600*940

Вес: 85кг



система пайки.jpg  моторы.jpg

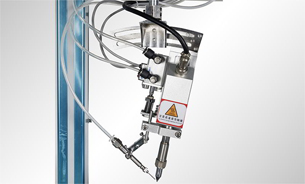

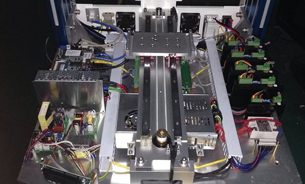

              1. Система пайки. Паяльник                                             2. Моторы


Система пайки: Припой имеет постоянный контакт с жалом в любом положении (вертикальном, горизонтальном)

Паяльник: Индукционный паяльник мощностью 400W (600W Опция)

Моторы: 5 осей перемещения имеют индивидуальные моторы и контроллеры


вытяжка.jpg  по.jpg

                            3. Вытяжка                                          4. Программное обеспечение


Вытяжка: Опционально может оснащаться вытяжной системой с дымоулавливающими фильтрами, для удаления дыма.

ПО: Позволяет сохранять все параметры в одной программе. Скорость и координаты перемещения, подачу припоя, время пайки.


Управление.jpg  Пульт управления.jpg

                     5. Управление                                                       6. Пульт управления


Управление: Тач скрин, для удобства управления и написания программ пайки.

Пульт управления: Управление роботом может осуществляться с помощью беспроводного пульта управления.


Паяльное жало.jpg   фиксация платы.jpg

                     7. Паяльное жало                                                  8. Фиксация платы


Паяльное жало: Большой выбор сменных жал для основных видов пайки.

Фиксация платы: Зажимы по краям.


опция.jpg  опция_2.jpg

                             9. Опции

Опции: Специальные зажимы для плат сложной формы.



Перфорация трубчатого припоя при подаче, специальной игольчатой шестеренкой уменьшает вероятность закипания флюса и разбрызгивания припоя при пайке.

payalnyy-robot-h351-1.jpg    payalnyy-robot-h351-2.jpg

payalnyy-robot-h351-3.jpg    payalnyy-robot-h351-4.jpg

Спецификация модели H351:

Параметры

H351

Манипулятор

5 осей (X, Y, Z, R, подача припоя )

Перемещение по осям

320 х 320 х 90 (мм) х 350°

Скорость перемещения по осям X, Y, Z

500 мм/сек

Скорость перемещения по оси R

180 °/сек

Точность позиционирования

± 50 мкм

Нагрузка на стол

10 кг

Управление

Windows 7 Professional, Touch Screen + Wireless Remote Program

recording capability

Температура припоя

100 ~ 500 °С

Минимальный шаг подачи припоя

10 мкм

Диаметр подачи припоя

0,8–1,2 мм (опция 0,3–0,6; 1,6 мм)

Потребление электроэнергии

220 В; 50 Гц; 0,55 кВт

Давление воздуха

0,5 МПа

Габариты

600 х 600 х 940 мм

Вес

85 кг
