Автомат нанесения защитного покрытия печатных плат SC-445/460

Установка селективной влагозащиты SC-445/460

Автомат нанесения влагозащитных покрытий имеет 4 оси для настройки максимально эффективного процесса нанесения материалов без слепых зон. На одной машине может быть установлено до 3-х высокоточных дозирующих клапанов одновременно.


Максимальная рабочая область:

  • модель SC-445    450 х 450 мм
  • модель SC-460    600 х 600 мм





Стандартная комплектация:

  • Струйный клапан (нанесение шириной 5-20 мм, вязкость 1000 cps);
  • Промышленный PC, монитор, клавиатура, мышь;
  • 3-х цветная сигнальная башня;
  • Цепной конвейер с электрорегулировкой ширины до 450мм;
  • Система самоочистки клапанов;
  • SMEMA интерфейс;
  • ПО ОС Windows;
  • ПО импорт данных из CAD, Gerber.

Опции:

  • Опция установки двух дополнительных дозирующих клапанов;
  • Игольчатый клапан для нанесения шириной 3-10мм вязкость 500 cps;
  • Клапан нанесения широкими полосами 20-30мм вязкость 800 cps;
  • Клапан для для нанесения тонких пленок толщиной 0,01-0,2 мм, вязкость 100 cps;
  • Опция наклона игольчатого клапана 0-30°;
  • Система машинного зрения с функцией распознавания реперных знаков;
  • Емкости для лака: 5, 10, 20 литров;
  • Датчик низкого уровня жидкости в баке;
  • Система взвешивания доз (для точных процессов);
  • Зажим платы по краям;
  • Соединительный конвейер длиной 1м для установки на входе/выходе машины, с крышкой.

Рабочая область системы

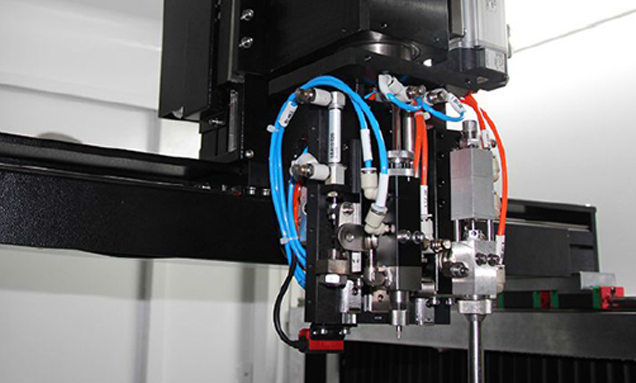

Дозирующая головка с клапанами

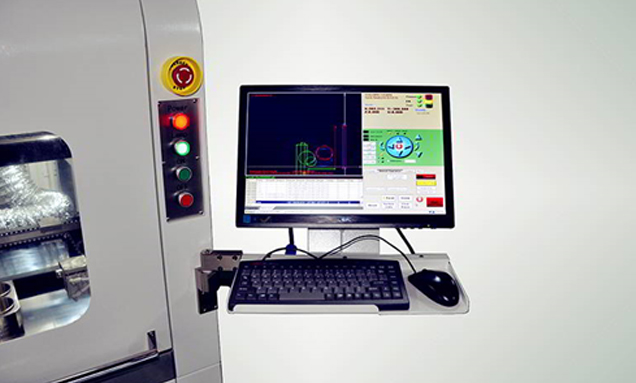

Интерфейс управления системой

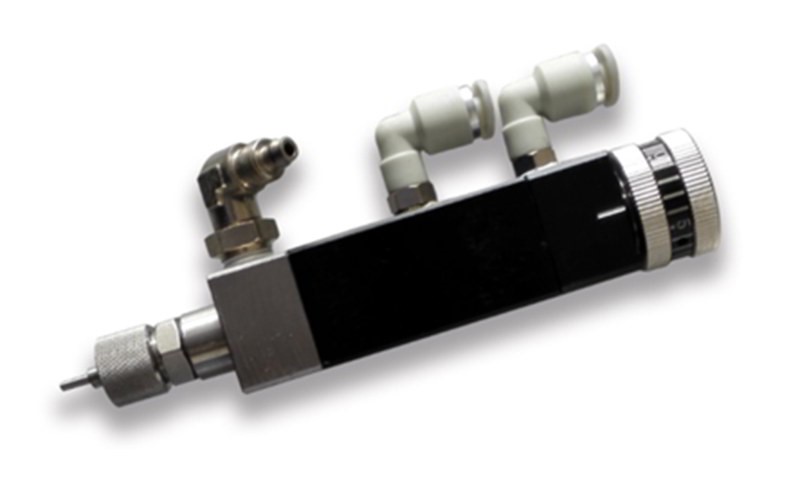

Игольчатый клапан

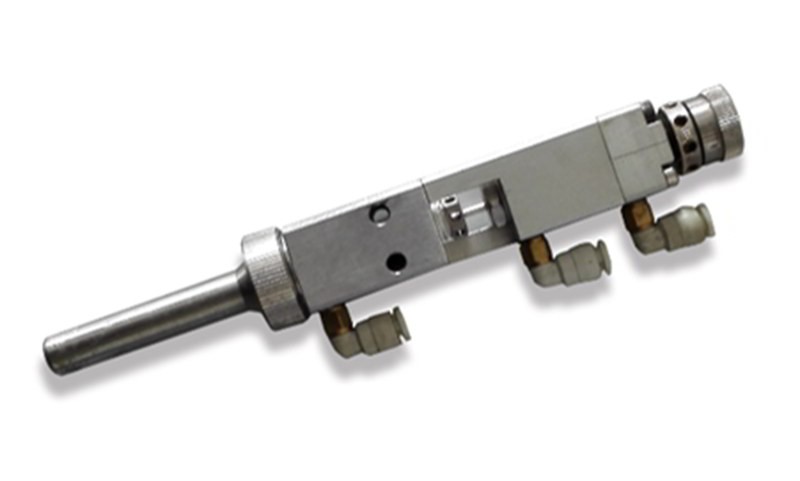

Нанесение узкими полосами

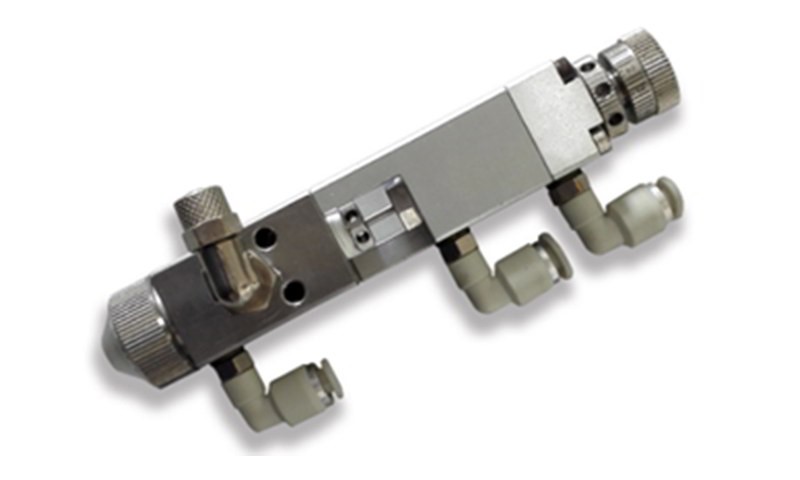

Нанесение широкими полосами



Ширина нанесения

3-10мм

5-20мм

20-30мм

Диаметр сопла

1мм

2мм

3мм

Давление

0,1-0,4Mpa

0,2-0,4Mpa

0,1-0,4Mpa

Вязкость

500cps

1000cps

800cps

Применение

- прецизионное нанесение

- нанесение в узких местах и близко к краю

- точное нанесение по краю и под компонентами

применяется к большинству продукции

быстрое, эффективное нанесение на широкую область



Спецификация моделей:

Параметры

SC-445

SC-460

Максимальная рабочая область

450 х 450 мм

600 х 600 мм

Точность позиционирования

± 50 мкм

Скорость перемещения

800 мм/сек

Координаты движения

4 оси перемещения (X, Y, Z, U)

Скорость конвейера

2–5 м/мин

Количество клапанов

Одновременное использование до 3-х дозирующих клапанов

Угол наклона клапана

30°

Угол поворота клапанов

± 170°

Объем емкости для материала

2 (стандарт), 5, 10, 20 л (опция)

Высота конвейера

900 ± 20 мм
