Полуавтоматический трафаретный принтер для нанесения паяльной пасты Go29-M

Полуавтоматический принтер Go29-M

Go29 - Высокоточный полуавтоматический программируемый трафаретный принтер для больших печатных плат

В прошлом разработка технологии SMT создала множество потребностей для процесса печати. GO29 является полностью новым продуктом, который перенял хорошие свойства из своего предшественника GO3 с учётом практического опыта заказчиков. Система направлена на удовлетворение основных нужд современной и будущей печати малыми сериями на гибком производстве.

Принтер Go29 – простой и повторяемый процесс печати

  • Максимальная зона печати для трафарета 29” (737 x 737 мм)
  • Печать ИС, BGA, LGA с малым шагом выводов
  • Минимальный шаг краёв ракеля
  • Точное управление процессом отделения (скорость, однородность)


Основные особенности принтера Go29-M:

Пневматическая система сервоприводов позволяет открывать принтер и фиксировать положение под любым углом. Частичное открытие удобно для быстрой замены плат. Широкий угол открытия обеспечивает удобство при очистке трафарета и настройке поддерживающих плату устройств (пины, вакуумные присоски и прочее).

Система технического зрения, оснащенная лазерными указателями, позволяет легко найти нужное положение трафарета при совмещении с платой. Изображение с камер поступает на два 7” монитора. Это позволяет упростить работу оператора и произвести совмещение трафарета и платы с большей точностью.

Регулируемая поддерживающая пластина для работы с платами от 0,5 до 4 мм толщиной. Пространство под платой 24 мм.

  • Использование рамок от 12” до 29”
  • Пневмозажим рамки любой толщины (до 40 мм)
  • Управляемая высота подъема ракелей (до 40 мм)
  • Замена рамки возможна без снятия ракелей

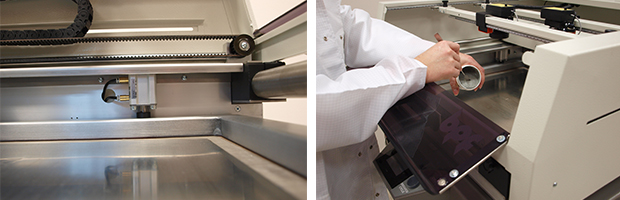

  • Удобный доступ к зоне печати для нанесения пасты




Удобная настройка и работа

PLC контроллер с сенсорным экраном и возможностью программирования следующих параметров:

  • Режим печати (количество проходов)
  • Скорость печати
  • Скорость отделения печатного стола от трафарета
  • Верхний уровень установки стола


Уникальная система зажима ракелей

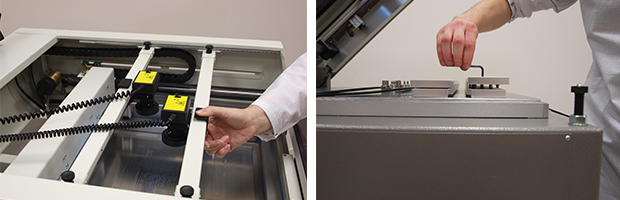

Позволяет быстро провести смену ракелей разной ширины без использования каких-либо инструментов.

Спецификация моделей:

Параметры

Go23

Go29


Размеры рамы трафарета

600 x 600 x 33;

584 x 584 x 18-33;

300 x 300 x 33 мм

762 х 780 x 40;

737 x 737 x 40;

320 x 450 x 18 мм

Стол печати

540 x 540 мм

640 x 680 мм

Максимальная зона печати

480 x 400 мм

600 x 540 мм

Минимальная зона печати

50 x 60 мм

Ширина

ракеля

210, 290, 370,

450, 490 мм

210, 290, 370,

450, 490, 530, 610 мм

Максимальный вес рамки

8 кг

Габариты

платы

510 x 420 x 4;

50 x 60 x 0,5 мм

620 x 550 x 4;

50 x 60 x 0,5 мм

Время цикла печати

15 – 30 сек

Точность печати

± 20 мкм на 3 σ

Система камер

Две цветные ПЗС-камеры

Потребление

электроэнергии

L+N+PE; 230 В; 50 Гц;

защита T 2A (для США: 110 В; 60 Гц; защита B 16A)

Давление и расход воздуха

0,6-0,8 МПа, фильтрация 2 мкм; 40 л/мин

Общий вес

90 кг

128 кг

Габариты

745 x 985 x 675 мм

895 x 1135 x 675 мм

Габариты станины

825 x 700 x 705–785 мм

850 x 970 x 705–785 мм

Режим печати

Один или более проходов печати

Скорость печати

20–150 мм/сек

Давление печати

20–100 Н

40–100 Н

Скорость отделения

0,5–6 мм/сек

Верхний уровень установки стола

0–5 мм

Толщина платы

0,5–4 мм

Диапазон коррекции стола

печати по X, Y и углу тета

± 10 мм (± 3°)

от центрального положения стола
