Полуавтоматический трафаретный принтер для нанесения паяльной пасты GoLED

Полуавтоматический принтер GoLED

Разработан на основе систем Go23 и Go29. Применяется для нанесения паяльной пасты на платы больших размеров (заготовки светодиодных плат, мультиплаты и прочие).

Особенности

  • Максимальный размер платы 1400 x 420 x 4 мм
  • Пневматический подъём верхней части с рамой трафарета
  • Синхронное отделение стола
  • Быстрая переналадка
  • Простая эксплуатация
  • Управление скоростью отделения стола

Система технического зрения, оснащенная лазерными указателями, позволяет легко найти нужное положение трафарета при совмещении с платой. Изображение с камер поступает на два 7” монитора. Это позволяет упростить работу оператора и произвести совмещение трафарета и платы с большей точностью.

Регулируемая поддерживающая пластина для работы с платами от 0,5 до 4 мм толщиной.

  • Использование рамок до 1500х600 мм
  • Пневмозажим рамки любой толщины (до 40 мм)
  • Управляемая высота подъема ракелей (до 40 мм)
  • Удобный доступ к зоне печати для нанесения пасты

Удобная настройка и работа

PLC контроллер с сенсорным экраном и возможностью программирования следующих параметров:

  • Режим печати (количество проходов)
  • Скорость печати
  • Скорость отделения печатного стола от трафарета
  • Верхний уровень установки стола

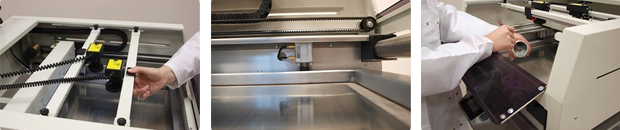

Уникальная система зажима ракелей



Позволяет быстро провести смену ракелей разной ширины без использования каких-либо инструментов.


Спецификация модели:

Параметры

GoLED

Максимальный размер рамки

1500 x 600 x 40 мм

Минимальный размер рамки

300 x 300 x 25 мм

Максимальный вес рамки

10 кг

Максимальный размер платы

1400 x 420 мм

Толщина платы (регулируется)

0,5–4 мм

Максимальная зона печати

1200 x 400 мм

Максимальная высота компонента (нижняя сторона платы)

0

Возможность печати

0402

Обычное время цикла (без печати)

10–20 сек

Давление печати (ручная регулировка)

0,2–0,5 МПа (40–100 Н)

Скорость отделения

0,5–6 мм/сек

Скорость печати

30–200 мм/сек

Диапазон коррекции стола печати по X, Y и углу тета

± 10 мм (± 1,5°)

Габариты

1730 x 930 x 720 мм

Вес

160 кг

Потребление электроэнергии

230 В; 50 Гц; 0,15 кВт

Сжатый воздух (без примеси масла)

0,6–0,8 МПа

Система управления

Сенсорный экран ПЛК
