Полуавтоматический трафаретный принтер для нанесения паяльной пасты А29

Полуавтоматический моторизированный трафаретный принтер для нанесения паяльной пасты или клея А29

На сегодняшний день  при производстве электронных изделий с высокой степенью интеграции и плотностью установки компонентов  необходимо использование стабильных в работе, высокоточных принтеров. Новая система А-29, разработанная с использованием накопленного опыта в проектировании и производстве малоформатных принтеров, полностью соответствует этим требованиям. Первый в новой линейке машин формата 29 х 29 дюймов, принтер обеспечивает лучшее соотношение цена/качество.

Принтер А-29 предназначен для малых и средних производств. Он позиционируется как бюджетная модель, обладающая необходимой функциональностью и исключающая человеческий фактор. Принтер также подходит  для крупных производств при выпуске малых партий продукта. В этом случае  использование данной модели позволяет  избежать задержки, связанные с перенастройкой под этот продукт собственных больших производственных линий.




Достоинства  модели A-29:
- Рама принтера выполнена из стали высокого качества.
- Концептуальная идея экономии рабочего пространства – выдвигающийся печатный стол, подобно ящику из шкафа.
- Уникальная система совмещения трафарета с печатной платой -  с использованием камеры.
- Неподвижное наблюдение за печатной платой через трафарет в положении готовности к печати устраняет неточность выравнивания даже при долгосрочном и интенсивном использовании.
- Используемая система выравнивания делает ненужным тестовую печать на прозрачную плёнку, необходимую для других полуавтоматических принтеров.
- После совмещения не требуется дальнейшее движение трафарета относительно платы, что существенно повышает общую точность процесса.
- Быстрая перенастройка принтера экономит время, что идеально для гибких производств.
-  Управляющее программное обеспечение  позволяет не начинать печать без выравнивания.
- Прямой контроль трафарета камерами в зоне с реперными отметками позволяет проверять:
  • надёжность контакта трафарета с подложкой
  • чистоту трафарета после печати
  • окончание печати
  • чистоту апертур трафарета
- Нет необходимости использовать специальные реперные отметки для выравнивания – применяются  только нужные контактные площадки на печатной плате и апертуры трафарета.
- Цифровая обработка изображений позволяет использовать фильтры для локальных неровностей поверхности и текстур площадок, а также устраняет влияние проводников площадок, использующихся для выравнивания.
- Система управления позволяет запрограммировать все параметры и запомнить данные, необходимые для выравнивания принтера при однотипной работе.
- Интерфейс программного обеспечения (графический) удобен для работы и прост в обучении.
- Уникальная система двойного ракеля с компактным дизайном: расстояние между краями ракеля-всего лишь 60 мм., что сохраняет место на трафарете.
- Давление печати создаётся при помощи мембранных цилиндров с высокой точностью, что важно при печати структур с мелким шагом.
- Пневмогидравлический вертикальный привод обеспечивает медленное аккуратное отделение трафарета от платы, необходимое при работе с изделиями с высокой степенью интеграции и малым шагом компонентов.



Крепление печатной платы
Плата фиксируется магнитными держателями регулируемой высоты, в зависимости от толщины платы. Лицевая сторона платы и держателей находятся на одном уровне, что увеличивает срок службы трафарета. Плата также может устанавливаться на поддерживающих пинах, вставляемых в отверстия в плате, или вакуумных присосках. Таким образом, можно подобрать оптимальный вариант для  любой  нестандартной формы печатной платы.
Также подобный механизм позволяет  печатать, начиная от края платы, избегая проблем с контактом трафарета с платой, свойственных  системам вертикального зажима.

Очистка задней поверхности трафарета

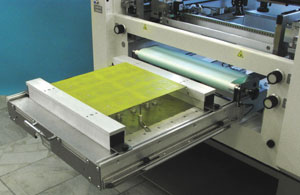

Система очистки задней поверхности трафарета совмещена с выдвижным столом.
Он выдвигается с помощью пневматической системы в верхнее положение на предварительно заданную позицию очистки. Очистка происходит в процессе движения печатного стола с платой. Частота очистки может быть запрограммирована.A29-3.jpg

Система управления
Принтер управляется с помощью ПК с операционной  системой  MS Windows XP.


Управляющее ПО имеет 3 уровня доступа:

- "оператор" (возможность выбора  номера программы, запуска процесса печати)
- "инженер" (настройка параметров и настройки принтера)
- "сервис" (доступ к обслуживанию и калибровке)
Уровни «инженер» и «сервис» защищены паролями.

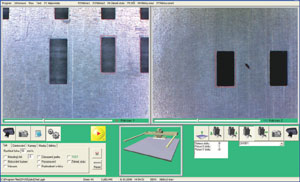

ЖК-дисплей отображает грамотно организованную информацию, поступающую с обеих камер. Все необходимые параметры процесса хорошо видны на экране.



Фильтр однородности поверхности устраняет влияние отражений и неровностей поверхности. Он помогает оцифровывать границу площадки и увеличивает точность выравнивания.A29-5.gif



Маски (голубая с красной штриховкой) для устранения влияния проводников, окружающих площадку – обеспечивают точную калибровку  даже в условиях реальной печатной.




Экран инструкций помогает оператору быстро совместить  трафарет с платой.



Спецификация моделей:

Параметры

FA23

A29

Максимальный размер печатной рамы

584 x 584 x 25–30 мм

736 x 980 мм

Максимальный размер

платы

400 x 395 мм

(по заказу — 410 x 405 мм)

510 x 660 мм

Минимальный размер платы

55 x 55 мм

Толщина

платы

Мин.: 0,5 мм;

Макс.: 4 мм

Мин.: 0,8 мм;

Макс.: 4 мм

Максимальный формат

печати

390 x 360 мм

(по заказу — 390 x 375 мм)

490 x 650 мм

Максимальная высота печати

24 мм

63,5 мм

Стандартная точность печати

± 20 мкм, 3 σ

Количество программ

Неограниченноe

Диапазон давлений печати

4–140 Н

4–240 H

Установка давления ракеля

30–99 % с шагом 1 %

Скорость печати

10–99 мм/сек с шагом 1 мм/сек

Скорость отделения

1–5 мм/сек

Размер зазора печати

0–1,0 мм с шагом 0,1 мм

Программирование

последовательности

печати

1 или 2 хода,

вакуумный зажим / без зажима

1-50 циклов,

с вакуумом / без вакуума

Способ сканирования / оценка выбора

Просмотр сквозь трафарет / цветной

Форма выравнивания

площадки

(отметки)

Квадратная или с максимальным

соотношением сторон 2:1

Прямоугольная,

стороны от 1:1 до 2:1

Минимальное расстояние между отметками

50 мм;

25 % максимального размера платы

Минимальные размеры отметки

0,5 x 0,8 мм

Максимальная коррекция отклонения

трафарета и платы

30 %  размера апертуры

трафарета

Минимальный контраст маски и подложки

2:1

(маска должна быть светлее)

Минимальная свободная зона, окружающая отметку

50 %

размеров отметки

Диапазон коррекции стола печати по X, Y и углу тета

± 5 мм (± 3°)

от центрального положения стола

Количество камер / тип

2 / цветные

Увеличение изображения

27 раз

18 раз

Отображаемое разрешение экрана

640 x 480 пикселей

Вывод

USB

Освещение

2 лампы дневного света PHILIPS TL13W/35T

Давление

воздуха

0,55–0,80 МПа (воздух без примеси масла, фильтр 2 мкм)

Потребление

электроэнергии

230 В; 50 Гц;

прерыватель цепи B10A или B16A — по запросу

Потребляемая мощность

0,15 кВт

Габариты

1300 x 925 x 1320 мм

1670 x 1263 x 1455 мм

Вес

214 кг

350 кг



Скачать PDF файл с описанием Полуавтоматического моторизированного трафаретного принтера для нанесения паяльной пасты или клея А29
