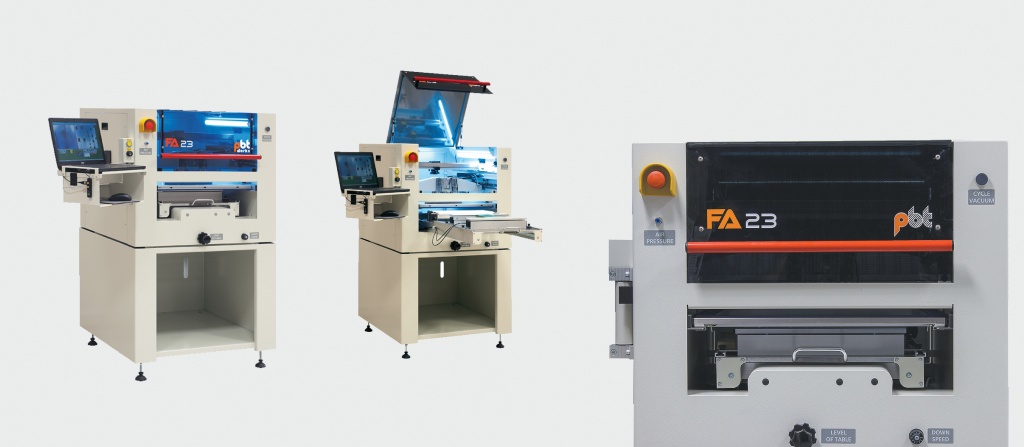

Полуавтоматический трафаретный принтер для нанесения паяльной пасты FА23

FА23 трафаретный принтер с автоматической системой совмещения трафарета и платы

Оборудование компании PBT заслужило признание в Европе. Им оснащены многие предприятия, производящие электронику в Польше, Италии, Германии, Великобритании, Австрии, Чехии, России и других странах. Благодаря использованию подобного оборудования этим компаниям удалось снизить себестоимость выпускаемой продукции.

Полуавтоматический трафаретный принтер разработан с учётом самых высоких стандартов точности и гибкости для мелко- и среднесерийных производств.
Он оснащён автоматическим управлением выравнивания апертур трафарета относительно контактных площадок платы и системой очистки нижней части трафарета. Простота работы и установки, а также прочная конструкция позволяет достигнуть высокого качества повторяемости даже при управлении операторами без специальных навыков.

fa23

Достоинства модели FA23:
  • Все параметры принтера-программируемые. Редактирование программ защищено паролем.
  • Три уровня рабочего ПО с доступом, защищенным паролем ("оператор", "администратор", "сервис-инженер").
  • Программируемые установки и управление давлением печати.
  • Благодаря пневматическо-гидравлической системе обеспечивается  плавное отделение трафарета от платы, что необходимо  для печати под ИС с малым шагом и платы высокой плотности.
  • Система автоматической ориентации трафарета к плате использует уникальную технологию наблюдения через трафарет. Две фиксированные камеры могут располагаться над любым подходящим положением зоны печати. Система может использовать реперные отметки, которые могут быть напечатаны пастой (реперные отметки нельзя закрывать паяльной маской) или любые подходящие контактные площадки на плате.
  • Точное положение платы под трафаретом может быть настроено даже для плат с уменьшенными апертурами.  Это возможно за счёт коротких сканирующих движений печатного стола с платой под трафаретом в сочетании с нескольким проходами обеих камер. Сигналы с камеры обрабатываются сложным численным алгоритмом. На его основе стол приводится в оптимальное положение при помощи сервоприводов.
  • Первое выравнивание не требует проведения калибровочной печати для определения положения трафарета, что часто происходит в системах с неподвижными камерами. Всё что нужно делать с новой продукцией, это найти нужные апертуры для выравнивания, указать их системе и начать печать.
  • После окончания выравнивания положение трафарета по отношению к плате остаётся неподвижным. Это обеспечивает долгосрочную стабильность точности печати без любых возможных влияний износа частей и колебаний температур.
  • Управление и программирование принтера производится посредством ноутбука с установленной операционной системой  «MS WINDOWS 7®».
  • Камеры для выравнивания - 32бит, системы «True Colour» с разрешением 10 мкм. и 27-кратным увеличением, с наличием USB-интерфейса. Обеспечивают отличное контрастное разрешение для различения поверхностей площадок и трафарета.
  • Цифровая фильтрация неоднородной блестящей поверхности контактной площадки (компенсация поверхности HASL).
  • Цифровая фильтрация проводников, относящихся к площадкам, выбранных для выравнивания.
  • Выравнивание происходит всего в течение нескольких секунд благодаря быстрому и надёжному позиционированию стола сервоприводами MAXON®.

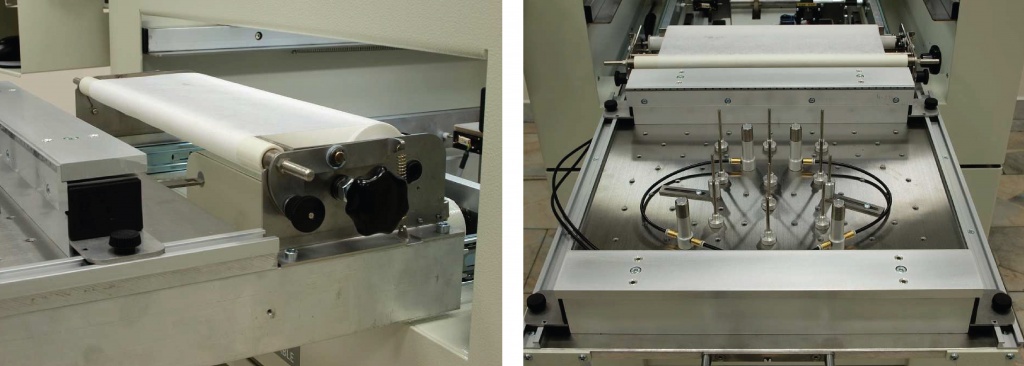

  • Система очистки нижней части трафарета встроена в выдвижной стол.
  • Возможность ведения журнала по всем параметрам процесса (удобство использования данных для исследований и обучения).
  • Быстрая настройка для новых и повторяемых продуктов благодаря следующим особенностям:
    • пневматический зажим рамы трафарета
    • положения камер, платы и компоновка могут быть сохранены в файл
    • нет необходимости в калибровочной печати перед началом нового проекта

fa23

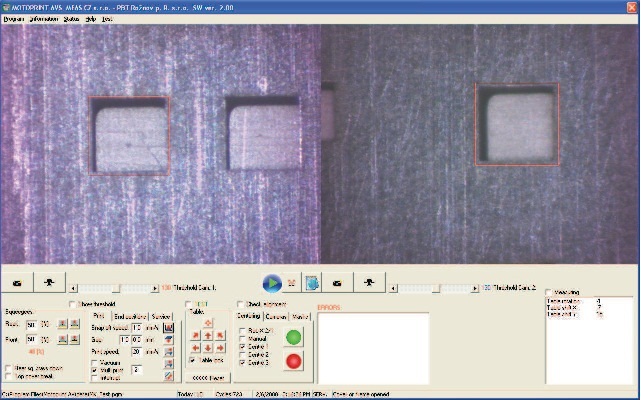

Пульт управления для программирования системы

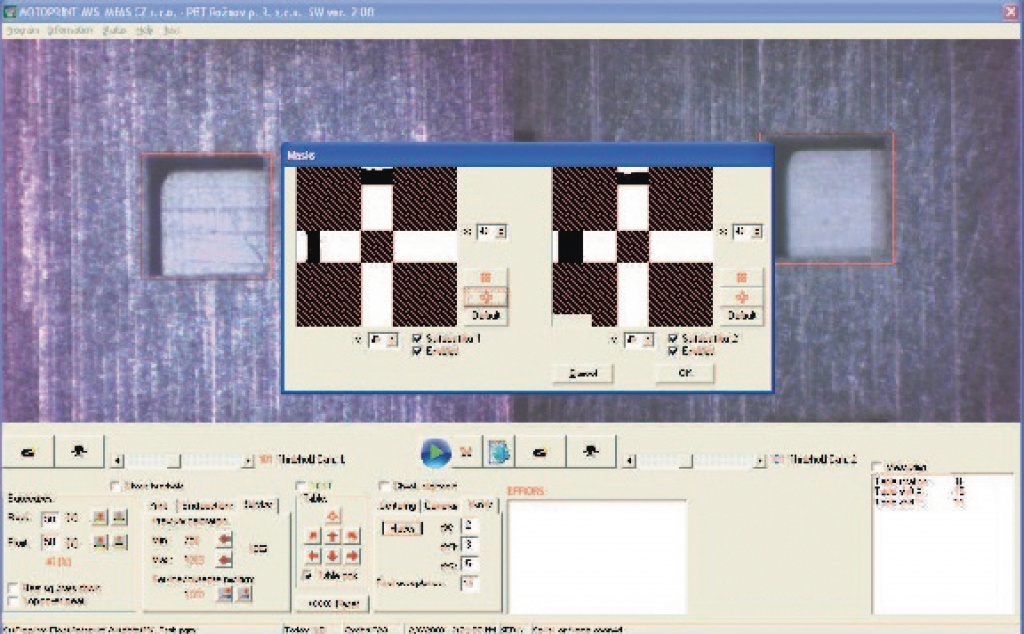

Захват изображений цифровой камерой с различными фильтрами

fa23


Спецификация моделей:

Параметры

FA23

A29

Максимальный размер печатной рамы

584 x 584 x 25–30 мм

736 x 980 мм

Максимальный размер

платы

400 x 395 мм

(по заказу — 410 x 405 мм)

510 x 660 мм

Минимальный размер платы

55 x 55 мм

Толщина

платы

Мин.: 0,5 мм;

Макс.: 4 мм

Мин.: 0,8 мм;

Макс.: 4 мм

Максимальный формат

печати

390 x 360 мм

(по заказу — 390 x 375 мм)

490 x 650 мм

Максимальная высота печати

24 мм

63,5 мм

Стандартная точность печати

± 20 мкм, 3 σ

Количество программ

Неограниченноe

Диапазон давлений печати

4–140 Н

4–240 H

Установка давления ракеля

30–99 % с шагом 1 %

Скорость печати

10–99 мм/сек с шагом 1 мм/сек

Скорость отделения

1–5 мм/сек

Размер зазора печати

0–1,0 мм с шагом 0,1 мм

Программирование

последовательности

печати

1 или 2 хода,

вакуумный зажим / без зажима

1-50 циклов,

с вакуумом / без вакуума

Способ сканирования / оценка выбора

Просмотр сквозь трафарет / цветной

Форма выравнивания

площадки

(отметки)

Квадратная или с максимальным

соотношением сторон 2:1

Прямоугольная,

стороны от 1:1 до 2:1

Минимальное расстояние между отметками

50 мм;

25 % максимального размера платы

Минимальные размеры отметки

0,5 x 0,8 мм

Максимальная коррекция отклонения

трафарета и платы

30 %  размера апертуры

трафарета

Минимальный контраст маски и подложки

2:1

(маска должна быть светлее)

Минимальная свободная зона, окружающая отметку

50 %

размеров отметки

Диапазон коррекции стола печати по X, Y и углу тета

± 5 мм (± 3°)

от центрального положения стола

Количество камер / тип

2 / цветные

Увеличение изображения

27 раз

18 раз

Отображаемое разрешение экрана

640 x 480 пикселей

Вывод

USB

Освещение

2 лампы дневного света PHILIPS TL13W/35T

Давление

воздуха

0,55–0,80 МПа (воздух без примеси масла, фильтр 2 мкм)

Потребление

электроэнергии

230 В; 50 Гц;

прерыватель цепи B10A или B16A — по запросу

Потребляемая мощность

0,15 кВт

Габариты

1300 x 925 x 1320 мм

1670 x 1263 x 1455 мм

Вес

214 кг

350 кг





 Принтер FA 23 – больше возможностей для качественной печати
