Автомат установки SMD компонентов NeoDen5 ( с конвейером)

Автомат установки SMD компонентов NeoDen5 ( с конвейером)

NeoDen 5 является многофункциональным автоматом, предназначенным для мелкосерийного производства. Автомат оборудован 4-я установочными головками, системой технического зрения, встроенным конвейером. NeoDen 5 оснащен индивидуальными быстросъемными питателями. При перезарядке установщика такие питатели позволяют существенно сократить время работы и ускорить производственный процесс.


    Индивидуальные съемные питатели



Другая особенность NeoDen 5 - это наличие 4-х видеокамер для распознавания и калибровки компонентов. Камеры работают одновременно, причем каждая камера фокусируется только на одном компоненте. Видеосистема установщика NeoDen 5 обеспечивает качественную калибровку, не теряя при этом время распознавания.

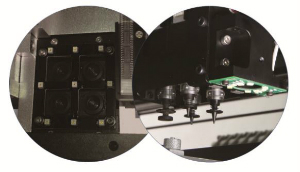

                   4 установочные головки


Стандартная комплектация включает:
  • Автомат установки SMD компонентов
  • Стандартный комплект вакуумных захватов
  • ПО для программирования автомата
  • Комплект вакуумных захватов (10 штук)
  • Вибропитатель на 5 каналов (8мм стики)
  • Питатель для компонентов в паллетах JEDEC
  • Транспортная упаковка
  • Инструкция на русском языке


Спецификация модели:

Параметры

NeoDen5

Количество вакуумных головок

4

Распознавание

Техническое зрение

Скорость установки

7 000 комп/час (оптимальная)



Количество питателей

Ленточный питатель (8 мм): 38

Вибропитатель: 5

Питатель для микросхем: 5

Диапазон

устанавливаемых

компонентов

Мин.

0402

Макс.

32 х 32 мм (шаг выводов 0,5 мм)

Максимальная высота компонента

4 мм

Вращение

± 180°

Точность установки

± 0,05 мм


Размер печатной платы

Мин.

350 х 400 мм

Макс.

310 х 1500 мм (опция)

Управление устройством

Интерфейс GUI

Потребление электроэнергии

220 В; 50 Гц; 0,2 кВт

Габариты

700 х 600 х 560 мм

Вес

68 кг
