Полуавтоматический установщик компонентов SMD

Полуавтомат для установки SMD-компонентов MM600

MM600 - полуавтоматический манипулятор для установки компонентов поверхностного монтажа на печатные платы.

MM600 - оптимальное решение для экспериментальных лабораторий и производственных участков с небольшой площадью и малыми объемами выпускаемой продукции, позволяет оператору устанавливать простые компоненты по программе без необходимости изучать конструкторскую документацию. Значительно облегчает работу и снижает утомляемость оператора, оснащен дозатором пасты.

Производительность полуавтомата - до 400-700 комп./час.

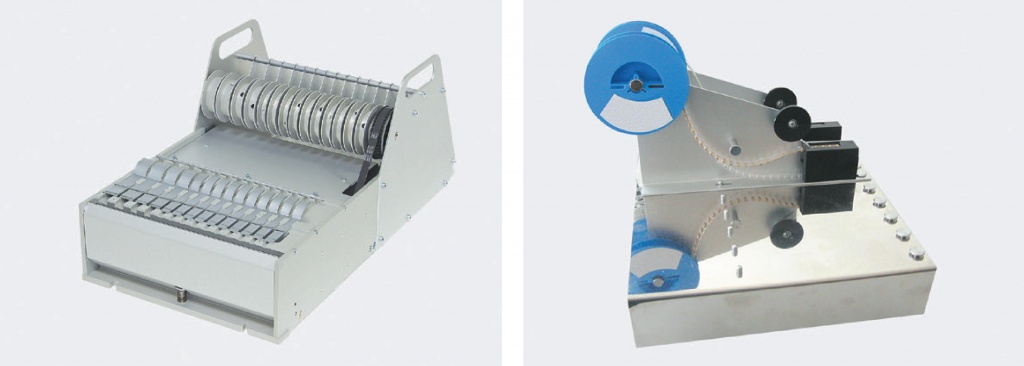

MM600 является модернизацией полуавтомата ММ50, который благодаря своей функциональности, выпускается более 10 лет без изменения в конструкции. Модернизация заключается в замене дискет на карты памяти SD-MMC и усовершенствовании системы управления устройством. В базовой комплектации полуавтомат оснащен автоматическим карусельным питателем на 90 ячеек для компонентов из россыпи, полуавтоматическим дозатором и интерфейсом для подключения автоматической базы 16 – 8 мм питателей. Среди подобного оборудования только MM600 имеетданную функцию.

Достоинства полуавтомата ММ-600:

  • простота использования и функциональность
  • надежная конструкция питателей
  • минимальное техническое обслуживание
  • высокий уровень надежности
  • низкая цена

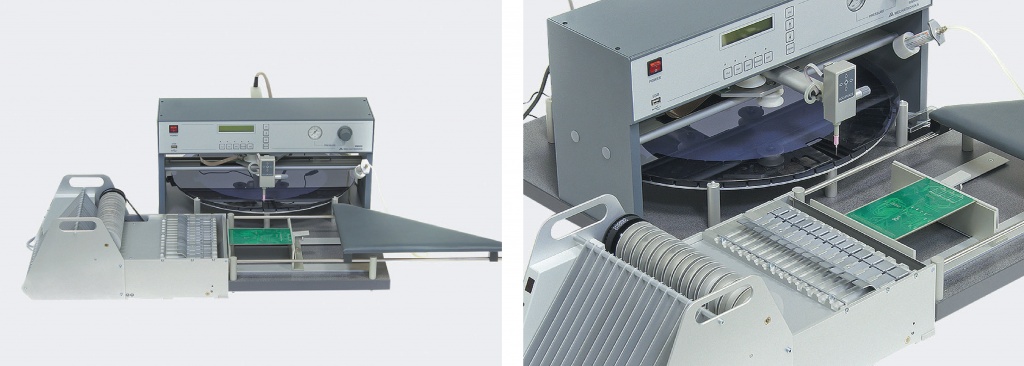

mm600

mm600


Спецификация модели:

Параметры

MM600

Число вакуумных захватов

1

Максимальное количество ленточных питателей (8 мм)

В базе для ручных питателей

10

В автоматическом питателе

16

Максимальное количество ячеек для компонентов в россыпи

В карусельном питателе

90

Скорость установки

Chip-компоненты

400–700 комп/час

Диапазон устанавливаемых компонентов

Мин.

0603

Макс.

35 х 35 мм

Минимальный

шаг выводов

0,65 мм

(QFP, PLCC и др.)

Mинимальный размер печатной платы

30 х 30 мм

Максимальный размер печатной платы

240 x 280 мм

Минимальное расстояние расположения компонента от края платы

3 мм

Конвейер

Максимальный вес

3 кг

Тип конвейера

Нет (ручная загрузка)

Потребление электроэнергии

230 В; 50 Гц; 0,025 кВт

Давление и расход воздуха

0,55 МПа; 20 л/мин

Габариты

590 x 750 x 350 мм

Вес

20 кг


Оборудование спроектировано и изготавливается польской компанией Mechatronika с применением оригинальных технологий. Оборудование компании Mechatronika получило признание в Европе. Ими оснащены многие предприятия, производящие электронику в Польше, Италии, Германии, Великобритании, Австрии, Чехии, России и других странах. Благодаря использованию подобного оборудования компаниям удалось снизить себестоимость выпускаемой продукции.


Скачать PDF файл с описанием MM600
