Новости



Новая система струйной очистки печатных плат с деионизатором KED 601


Система струйной отмывки печатных плат со встроенным деионизатором KED 601 была впервые продемонстрирована в России на Международной вставка в Москве «ЭлектронТехЭкспо-2015». В отличие от KED 600 новая модель теперь оснащена системой водоподготовки: фильтр деионизации воды, угольный фильтр и система обратного осмоса. Данная система позволяет в соответствии с международными стандартами качества подготовить к отмывке и ополаскиванию обычную водопроводную воду. Это осуществляется с помощью встроенного датчика проверки сопротивления воды.

KED601 - это компактное оборудование с минимальными требованиями по эксплуатации, обеспечивающее полный процесс отмывки. Включает все необходимые опции для отмывки моющим раствором, ополаскиванием деионизованной водой, с функцией измерения степени загрязнения, а так же сушки горячим воздухом. Распыление моющего средства при высоком давлении в насадках обеспечивает быструю отмывку без риска повреждения чувствительных компонентов.

Система подходит для применения в различных отраслях промышленности (авиационной, электронной, медицинской, автомобильной, коммуникационной, военной и т.д.), где требуется отмывка сборок печатных плат высокого качества. Система может эффективно очищать поверхности сборок плат SMT/THT после пайки с использованием канифольного флюса, водорастворимого флюса, безотмывочной паяльной пасты, а также очищать от органических и неорганических загрязнений.

Слева: Держатель плат в корзине KED601 Справа: Вспомогательный участок, состоящий из АОИ и системы очистки плат

Рис 1. Слева: открытая рабочая камера отмывки. Справа: двухуровневая корзина


Особенности новой системы струйной очистки печатных плат KED 601

  • Встроенная система водоподготовки воды, включающая угольный фильтр и фильтр с ионообменной смолой, обеспечивает подачу деионизованной воды.

  • полная визуализация процесса: камера очистки оснащена смотровым окном для отслеживания процессов очистки;

  • высокотехнологичная запатентованная система расположения сопел распыления: для увеличения эффективности очистки и решения проблемы слепых зон – сопла расположены на вращающихся балках сверху, снизу и по центру камеры очистки;

  • стандартная система нагрева растворителя: позволяет увеличить эффективность очистки и сократить время процесса;

  • управление через сенсорный монитор;

  • высокие стандарты чистоты: уровень ионного загрязнения соответствует стандарту IPC 610D (менее 1,5 мкг / см2);

  • режим поддержания концентрации моющего раствора: доливка может осуществляться вручную или выполняться автоматически;

  • экономичный расход материалов: встроенный фильтр позволяет перерабатывать растворитель и снизить его дозировку. В конце очистки используется сжатый воздух, трубопровод переработки жидкости и насос остаточной жидкости; это помогает сэкономить до 50 % жидкости;

  • система отслеживания качества чистоты в реальном времени: специальный датчик производит измерения удельного электрического сопротивления раствора в диапазоне 115 МОм;

  • экологичность и безотходность: эффективный процесс фильтрации различных загрязнений после ополаскивания. Уровни COD, BOD и pH воды на выходе системы достигают экологически безопасного уровня;

  • платы малого размера очищаются распылением под высоким давлением.

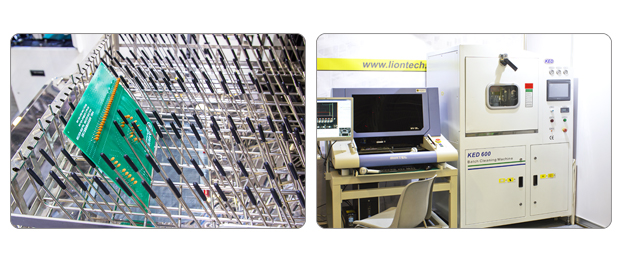

Слева: Держатель плат в корзине KED601 Справа: Вспомогательный участок, состоящий из АОИ и системы очистки плат

Рис 2. Слева: Держатель плат в корзине KED601 Справа: Вспомогательный участок, состоящий из АОИ и системы очистки плат


Технические характеристики автоматической системы струйной очистки печатных плат KED601:

KED601KED600
Размер корзины очистки645 (Д) × 560 (Ш) × 100 (В) мм645 (Д) × 560 (Ш) × 100 (В) мм
Ёмкость для концентрата30 л30 л
Ёмкость для раствора60 л60 л
Ёмкость распыления17 л17 л
Мощность нагрева ёмкости распыления6 кВт6 кВт
Способ очисткизакручивание струй на 360°закручивание струй на 360°
Время сушки20 – 40 мин20 – 40 мин
Диапазон проверки сопротивления1 – 15 МОм1 – 15 МОм
Температура нагрева жидкости50 – 60 °С50 – 60 °С
Мощность нагрева ёмкости для жидкости6 кВт6 кВт
Температура сушки температура камеры80 °С80 °С
Мощность нагревателя сушки9 кВт9 кВт
Фильтр химической жидкости5 мкм5 мкм
Фильтр деионизованной (дистиллированной) воды5 мкм5 мкм
Электропитание / воздух380 В, 50 Гц, 25 А / 0,45 – 0,7 МПа380 В, 50 Гц, 25 А / 0,45 – 0,7 МПа
Размер системы1200 (Д) × 1000 (Ш) × 1800 (В) мм1196(Д) x 948(Ш) x 1700(В) мм
Масса нетто600 кг400 кг

Дата публикации: 18.08.2015 12:00:00
