Mx-400L Скоростной автомат установки SMD компонентов (2010 г.в.)

Mx-400L Скоростной автомат установки SMD компонентов (2010 г.в.)

Дата производства: 2010г.
Причина продажи: Обновление станков на предприятии до Mirae MR серии
Условия поставки: DDP Санкт-Петербург
Срок гарантии: 6 месяцев

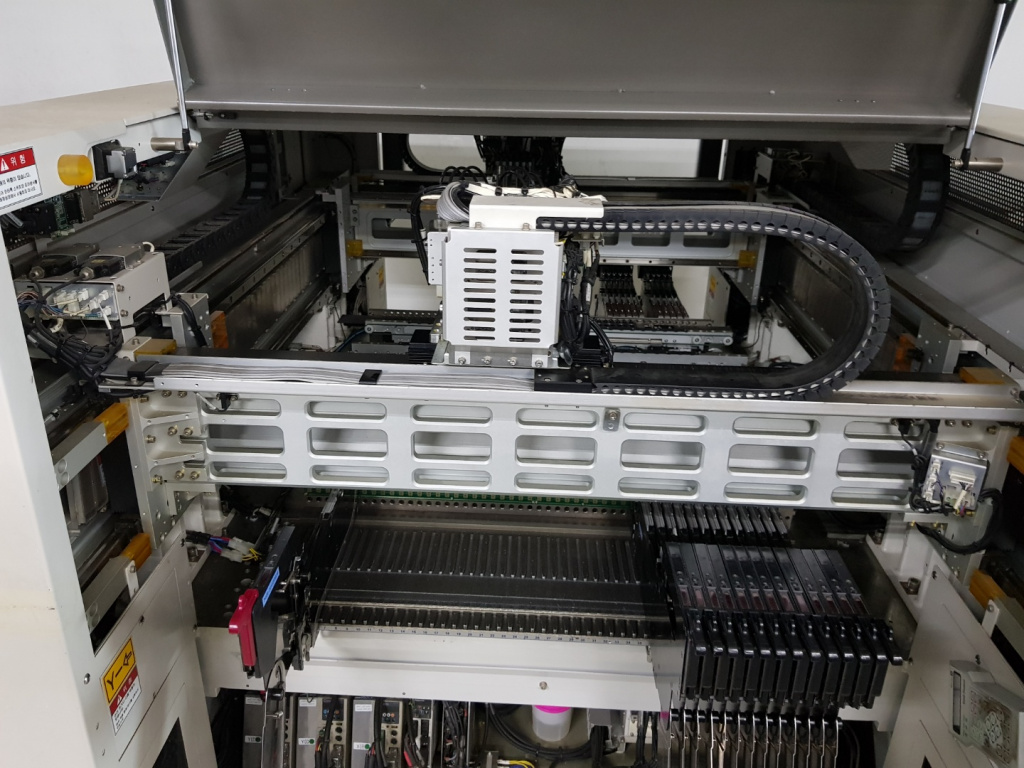

400L - 1.jpg


Техническая спецификация модели Mx-400L:

Параметры

Mx400L

Производительность по стандарту IPC9850

42 000 комп/час

Точность установки по 3σ (QFP)

± 50 μm

Максимальное количество питателей (8 мм)

100 шт

Количество захватов

2 x 6 chip (всего - 12)

Диапазон устанавливаемых

компонентов

Min: 0201 (01005 опция) - Max: 18 x 24 мм

Минимальный шаг выводов устанавливаемых компонентов

0.3 мм

Максимальная высота компонента

10 мм

Питатели в лентах

8 , 12, 16, 24, 32, 44, 56, 72, 88 мм

Другие типы питателей

Вибропитатель для пеналов, питатель для поддонов

Mинимальный размер печатной платы

50 x 50 x 0.4 мм

Максимальный размер печатной платы

680 x 460 x 5.0 мм (750 х 460 х 5.0 мм - опция)

Минимальное расстояние расположения компонента от края платы

2 мм

Фиксация печатной платы

Боковые зажимы, подъемные штыри

Конвейер

Двойной конвейер, позволяющий производить сборку 2-х плат единовременно или последовательно, что увеличивает производительность

Тип приводов по осям XY

Линейный двигатель

Электропитание

3 фазы, 380 В, 50 Гц, 5 КВА

Давление воздуха

5,5 атм 300 л/мин

Масса

1700 кг

Габариты (Ш × Г × В)

1452 x 1852 x 1500 мм (только корпус, при транспортировке)

Габариты (Ш × Г × В)

2150 x 2348 x 1500 мм (со стандартными конвейерами, в собранном состоянии, в составе линии)
