Mx200LP Универсальный автомат установки SMD компонентов +TF (2010 г. в.)

Mx200LP Универсальный автомат установки SMD компонентов +TF (2010 г. в.)

Дата производства: 2010г.
Причина продажи: Обновление станков на предприятии до Mirae MR серии
Условия поставки: DDP Санкт-Петербург
Срок гарантии: 6 месяцев

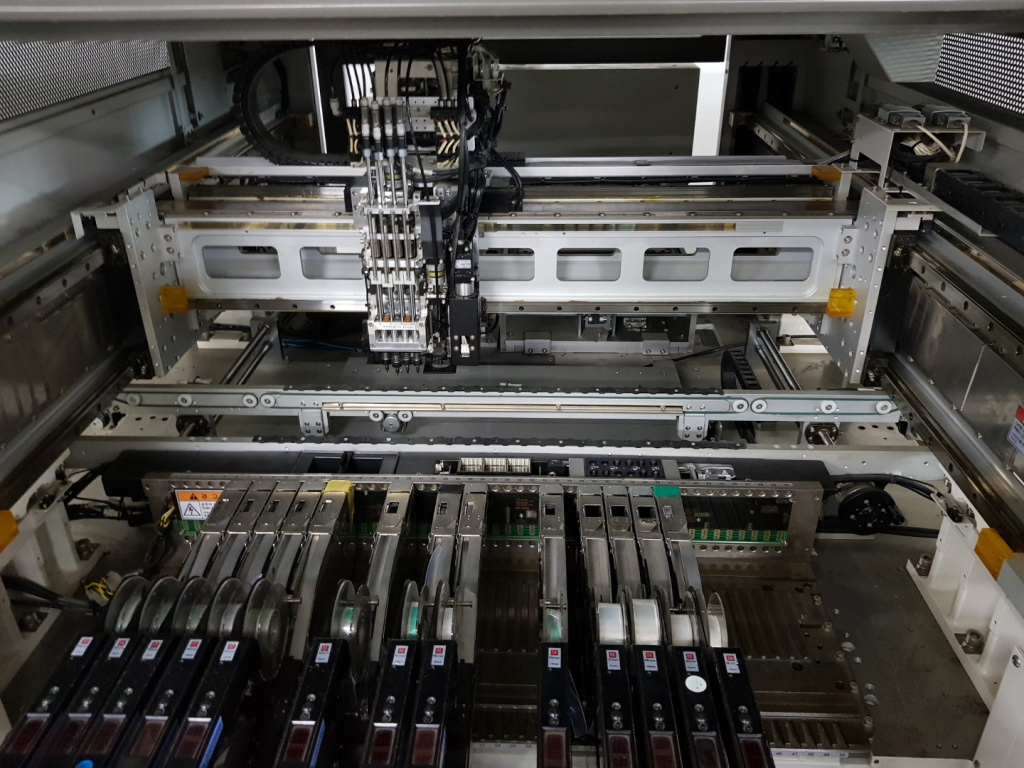

200LP - 1.jpg

Техническая спецификация модели Mx-200LP:

Параметры

Mx200LP

Максимальное количество ленточных питателей

(8 мм)

100

Скорость установки по стандарту IPC9850

15 000 комп/час,

1 200 (QFP)

Точность установки 3σ (QFP)

± 25 мкм

Типы и количество захватов (NOZZLE)

4 chip +

1 precision

Диапазон устанавливаемых

компонентов

Min: 0402 (01005 опция)

Max: 50 x 50, 90 х 30 мм

Скоростные ленточные питатели

8, 12, 16, 24, 32,

44, 56, 72, 88 мм

Другие типы

питателей

Вибропитатель для пеналов, поддоны, питатель светодиодов из россыпи

Минимальное расстояние расположения

компонента от края платы

2 мм

Фиксация печатной платы

Боковые зажимы, подъемные штыри

Тип приводов по осям X, Y

Линейный двигатель

Минимальный шаг, максимальная высота

0,3 мм;

18 мм

Габариты платы (толщина  0,4–5 мм)

Min: 50 x 50

Max: 680 x 460 мм,

(750 x 460 — опция)

Давление и расход

воздуха

0,55 МПа;

160 л/мин
