HP-520E Высокоскоростной прецизионный трафаретный принтер

HP-520E Высокоскоростной прецизионный трафаретный принтер

Высокоскоростной автоматический прецизионный трафаретный принтер SJ Innotech HP-520E предназначен для нанесения паяльной пасты на поверхность печатных плат.

Является «бюджетной» версией самой популярной модели SJ Innotech HP-520S. Массовый выпуск этого трафаретного принтера позволил снизить себестоимость производства за счет оптовых закупок основных комплектующих. Кроме того, были внесены изменения в конструкцию, некоторые узлы упрощены, а процесс сборки оптимизирован. При этом все главные технические характеристики остались теми же, что и у «старшей» модели. Скорость, точность и повторяемость нанесения пасты по-прежнему позволяют работать с платами любой сложности. Минимальный размер чипа - 01005, шаг выводов ИС - 0,3 мм.


Базовая комплектация:

  • Система машинного зрения для совмещения платы и трафарета;
  • Функция 2D инспекции наличия пасты на площадке;
  • Система контроля давления ракеля с обратной связью;
  • 2 комплекта ракелей;
  • Система автоматической очистки трафарета (вакуум+воздух+влажная);
  • 1 рулон безворсовой бумаги для системы очистки трафарета;
  • ПО оператора на русском языке;
  • Набор ЗИП 1-го уровня (датчики, ремни и т.п.)


Перечень опций:

  • Климат-контроль (поддержание заданных температуры и влажности);
  • Пневматическая система самовыравнивающихся пинов для поддержки платы;
  • Автоматический дозатор пасты на трафарет с контролем количества (с помощью лазера);
  • Автоматический дозатор пасты или клея на контактные площадки;
  • Система чтения штрихкодов для отслеживания продукции.

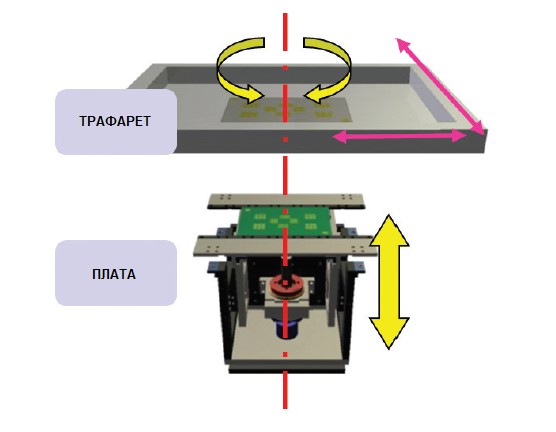

Система совмещения трафарета и платы: рамка с трафаретом и рабочий стол перемещаются с помощью прецизионных сервоприводов.

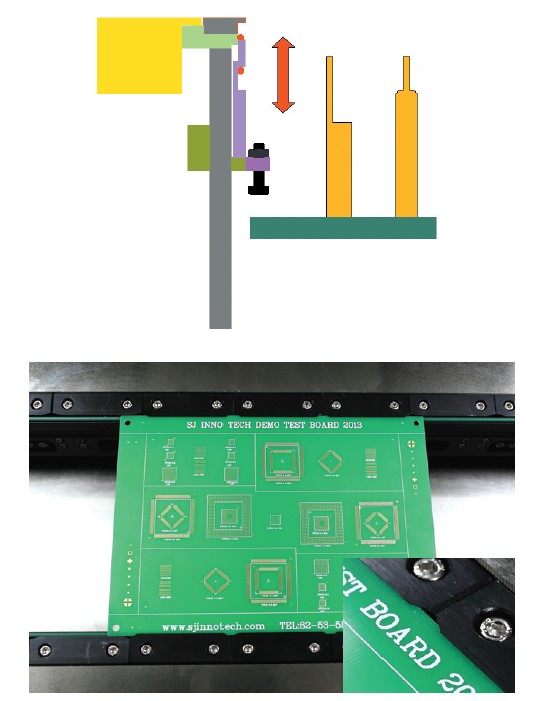

Запатентованный механизм выравнивания и фиксации платы на рабочем столе.

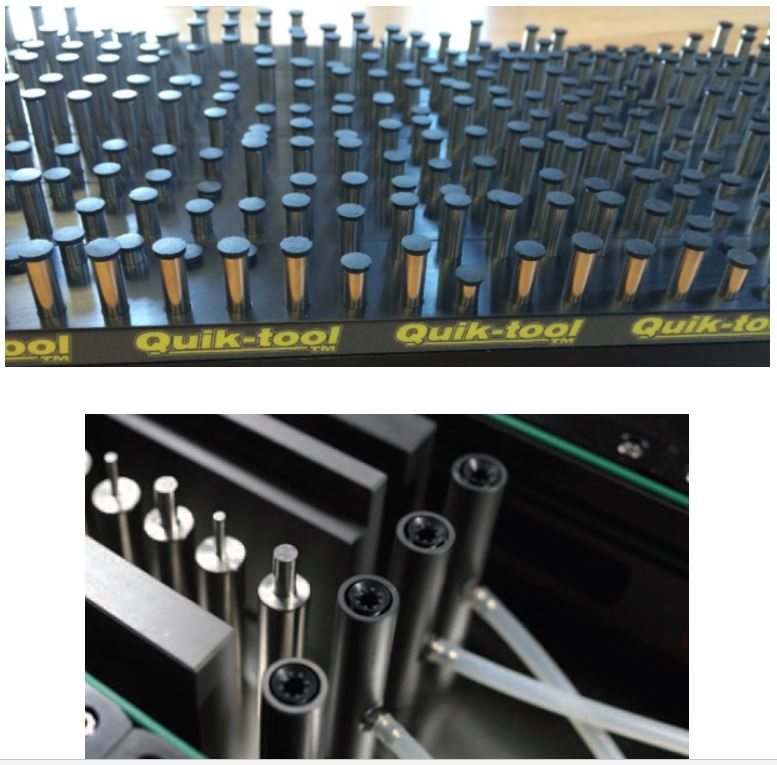

Поддерживающие блоки различной формы, в т.ч. самовыравнивающиеся пневмопины или вакуумные присоски для фиксации и поддержки тонких плат (опционально).

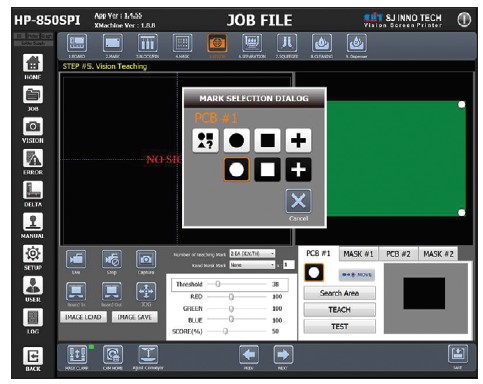

Система машинного зрения с управляемой цветной подсветкой.


Спецификация модели HP-520E

Параметры

HP-520E

Точность и повторяемость

2.0 Cpk@ ± 12,5мкм 6-сигма

Время цикла (без учета нанесения)

7 с

Размеры платы ДхШ

50х50 - 520х420 мм

Толщина платы

0,3 - 6,5 мм

Макс. вес платы

2 кг

Макс. высота компонентов с нижней стороны

30 мм

Размеры трафаретных рамок

Д: 600, 650, 736 мм;

Ш: 550, 736 мм

Типы ракелей

Нержавеющая сталь 0,2 - 0,3 мм, полиуретан

Давление ракелей

0,1 - 50 кг  (шаг 0,1) с возможностью изменения по ходу движения

Скорость движения ракелей

1 - 150 мм/с (шаг 0,1) с возможностью изменения по ходу движения

Скорость отделения платы

1 - 150 мм/с (шаг 0,1) с возможностью ступенчатого отделения

Видеосистема

CCD-камера 11х8 мм с цветной подсветкой

Реперные метки

0,4 - 5 мм, стандартная форма (круг, квадрат и т.п) и произвольная форма (Pattern Matching)

Контроль нанесения пасты

2D инспекция: наличие/отсутствие пасты на площадках

Система очистки трафарета

автоматическая: вакуум + сжатый воздух + подача моющего средства

Энергопотребление

220 В 1ф 6 кВт

Сжатый воздух

0,5 МПа 40 л/мин

Габаритные размеры ДхШхВ, мм

1540х1635х1460 мм

Вес, кг

1350 кг
