Система селективной пайки IS-T-300

IS-T-300 Установка селективной пайки

InterSelect - немецкая компания-производитель, одна из наиболее динамично развивающихся компаний среди производителей оборудования для селективной пайки, генераторов азота и конвейерных систем. В течении более чем двадцати лет успешной работы на мировом рынке компания выпустила десятки моделей оборудования.

Высокий уровень качества и надежности при сравнительно низкой цене, а также простота использования при минимальных затратах позволили привлечь большое количество заказчиков, в числе которых всемирно известные производители электронного оборудования.

InterSelect продолжает укреплять свои позиции в мире, демонстрируя темпы роста не только на европейском, но также на североамериканском и азиатском рынках. Надежность, простота эксплуатации при широких функциональных возможностях, экономичность использования и доступная цена – все это InterSelect.

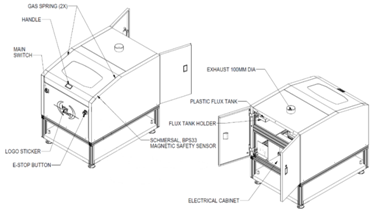

IS-T-300

Система специально разработана с учетом потребностей экономичных производств без потери качества и современных технологических возможностей. Вобрав в себя все лучшее от зарекомендовавших себя на мировом рынке решений для селективной пайки от Interselect, система является самой компактной и экономичной в своем классе при габаритах 1 м2.

Несмотря на малые размеры, установка спроектирована на базе модульных линейных систем InterSelect, включая систему транспортировки по осям XY, титановую ванну припоя и капельный флюсователь. Как и все системы InterSelect, T-300 управляется программным обеспечением PhotoScan на базе ОС Windows 7. Поддерживает платы размером до 300х500 мм.




Спецификация модели IS-T-300:

Параметры

IS-T-300

Максимальный размер платы

300 х 500 мм

Габариты

800 х 1000 х 1200 мм

Минимальное расстояние от края платы

0 мм

Шаг между соседними компонентами

0,5 мм

Максимальная высота компонента со стороны пайки

50 мм

Время прогрева

45 мин

Тип загрузки платы

Ручная, зажимной механизм

Скорость перемещения конвейера

200 мм/сек

Угол наклона конвейера

Потребление электроэнергии

3 фазы; 380 В; 50/60 Гц; 10 кВт

Объем емкости для флюса

1 л, 2 л (опция)

Размер насадки

0,2 мм / 0,2 мм + 3–50 мм

Скорость позиционирования

20 мм/сек, регулируемая

Точность позиционирования

± 0,05 мм

Объем емкости припоя

12 кг

Температура припоя

320°

Минимальный размер точки пайки

2,0 мм для смачиваемых насадок; 3,0 мм для струйной насадки

Высота волны

10 мм

Скорость позиционирования

X, Y: 1800 мм/мин; волна 100–1500 мм/мин

Точность позиционирования

± 0,1 мм

Материал ванны для припоя

Титан

Система перемещения

X, Y, Z шаговые двигатели

Давление и расход азота

0,3 МПа; 25–50 л/мин

Чистота азота

99,99 %

Offline IS-PhotoScan

В комплекте

Встроенный ПК

Да

Время программирования

10 мин

ПО для сканирования платы

В комплекте






 Система селективной пайки с немецким качеством и возможностями линейных установок по цене систем начального уровня
