Универсальная высокопроизводительная система селективной пайки серии INTEGRA™ 508.3

Универсальная высокопроизводительная система селективной пайки серии INTEGRA™ 508.3

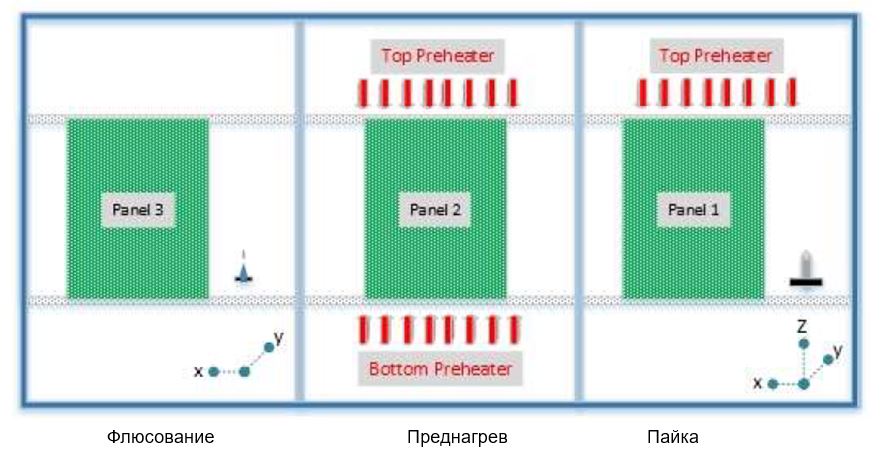

Рабочая область состоит из трех зон: зоны нанесения флюса, преднагрева и пайки. Для параллельного независимого режима работы доступны одиночная или двойная конфигурации флюсователя и модуля пайки. Изготовленные из титана ванны для припоя позволяют работать с любыми типами припоев. Система селективной пайки INTEGRA™ 508.3 разработана для крупносерийного производства и обладает высокой производительностью и гибкостью. Одиночная конфигурация INTEGRA™ 508.3S предусматривает одновременную работу с тремя платами (параллельные флюсование, преднагрев и пайка) для сокращения времени цикла.

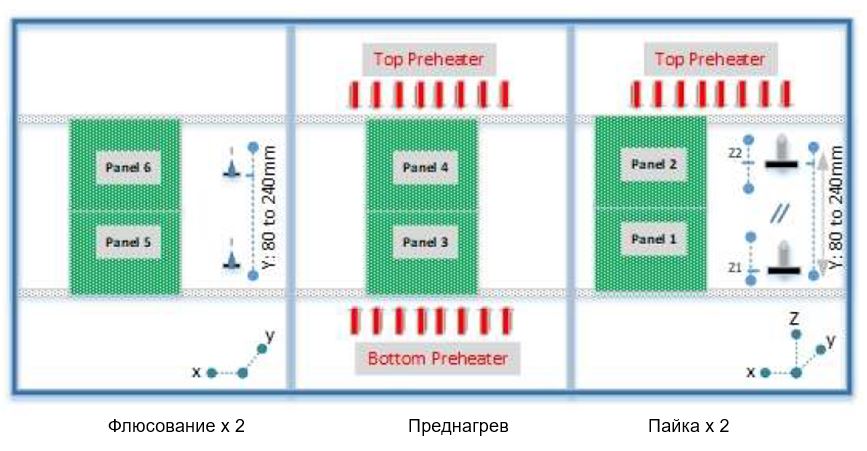

Конфигурация INTEGRA™ 508.3PD с двумя независимыми флюсователями и паяльными модулями может обрабатывать уже до 6 плат одновременно. Кроме того, можно оптимизировать режим и увеличить производительность за счет использования паяльных сопел разных размеров в рамках одной и той же рабочей программы. Также в паяльные ванны можно загрузить разные припои (например, свинцовый и бессвинцовый) и избавиться от необходимости замены припоя в ванне при переходе с одной технологии на другую.


В базовую комплектацию входят:

  • Автоматический флюсователь, прецизионный пьезоклапан, датчик уровня флюса;
  • Модуль ИК преднагрева (нижний нагреватель);
  • 1 паяльный модуль (ванна на ~12 кг припоя, помпа, вход для азота);
  • 2 смачиваемых паяльных сопла (диаметр от 3 до 20 мм по выбору);
  • Автоматический конвейер со SMEMA интерфейсом;
  • Промышленный ПК (ОС Windows 7) и ПО для программирования;
  • ПО для удаленного программирования.

Опции:

  • Дополнительный верхний ИК нагреватель для модуля преднагрева;
  • Лазерный пирометр с обратной связью для точного контроля преднагрева платы;
  • Видеокамера для наблюдения за процессом пайки с подсветкой и отдельным монитором;
  • Датчик контроля уровня припоя в ванне;
  • Автоподача припоя в ванну;
  • Лазерный датчик высоты волны для её автоматической настройки;
  • Аэрозольный клапан флюсователя для увеличения площади флюсования;
  • Лазерный измеритель искривления платы для коррекции высоты пайки;
  • Система считывания штрихкодов или RFID меток;
  • ПО для ведения статистики производства (SPC);
  • Набор ЗИП.


Техническая спецификация:

Параметры

INTEGRA™ 508.3

Размеры платы

50 х 50 - 508 х 508 мм

Минимальное расстояние между соседними компонентами

0,5 ммт

Максимальная высота компонента

Сверху

120 мм

Снизу

40 мм

Технологические поля

для перемещения платы

3 мм

Точность позиционирования

По X-Y

± 50 мкм

По Z

± 50 мкм

Мощность ИК преднагрева

Нижний

1,5 - 6 кВт

Верхний (опция)

1,5 - 6 кВт

Флюсователь

Автоматический с пьезоэлектрическим клапаном

Емкость ванны для припоя

12 кг

Максимальная температура ванны

320 °С

Время нагрева ванны

Не более 60 мин

Электропитание

380 В 50 Гц 3 ф

Энергопотребление

Рабочее

10 кВт

Пиковое

19 кВт

Подключение сжатого воздуха

0,6-0,8 МПа

Подключение азота

0,4-0,6 МПа,

расход 1,3 м³/ч, чистота не ниже 99,99%

Подключение вытяжки

D=100 мм, производительность не менее 150 м³/ч.

Габаритные размеры Д х Ш х В

3000 x 1700 x 1379 мм

Вес

1500 кг
