Установка селективной пайки MAS-31/32

Установка селективной пайки MAS-31/32

Скачать PDF


Машина для селективной пайки MAS-31 включает в себя 3 независимых зоны:
  • Селективное нанесение флюса на требуемые участки печатной платы;
  • Преднагрев для нагрева печатной платы и активации флюса;

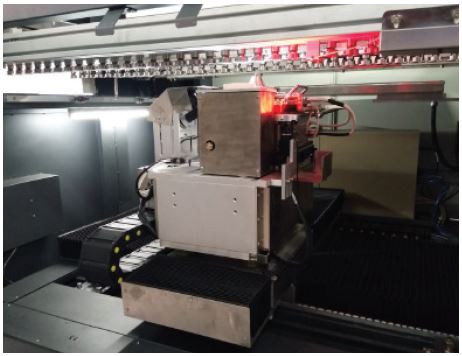

  • Паяльный модуль для селективной пайки требуемых участков печатной платы.



На осях X/Y/Z установлены сервоприводы Panasonic.
Три независимые секции конвейера с функцией автоматической регулировки ширины. Интерфейс SMEMA для встраивания в линию.

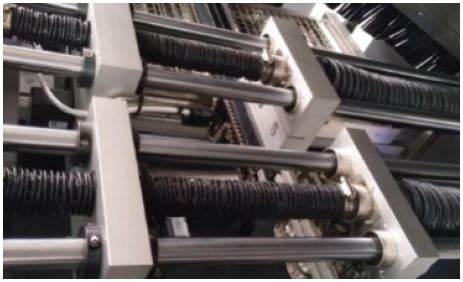

Легкая и прочная платформа из литого алюминия. Оси X/Y/Z оборудованы прецизионными ШВП и линейными направляющими, обеспечивающими точность позиционирования до +/-0,5 мм. Модуль полностью герметичный, подвижные части изолированы от взаимодействия с флюсом.

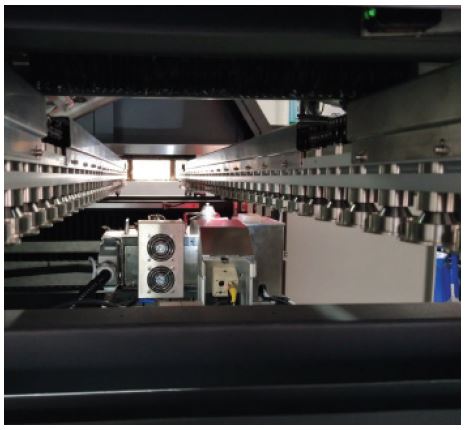

Конвейер из стальных роликов обеспечивает плавное движение. Фиксация платы осуществляется боковым зажимным устройствов на пневмоцилиндрах.

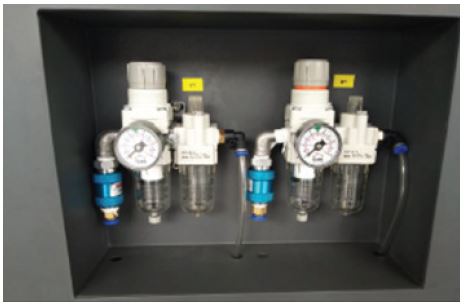

Пневматика производства компании SMC.

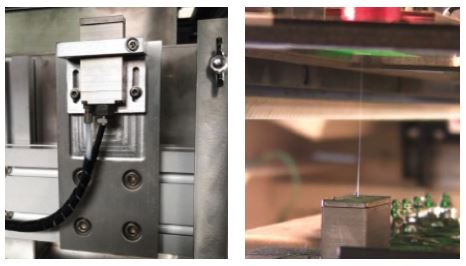

Струйный или аэрозольный клапаны для дозировки флюса. Размер точки флюса на плате - от 4 до 12 мм.

Бак с флюсом оснащен цифровым манометром и фильтром, чтобы избежать засорения распыляющего клапана. Машина оснащена баком со спиртом для автоматитеской очистки флюсователя нажатием всего одной кнопки.

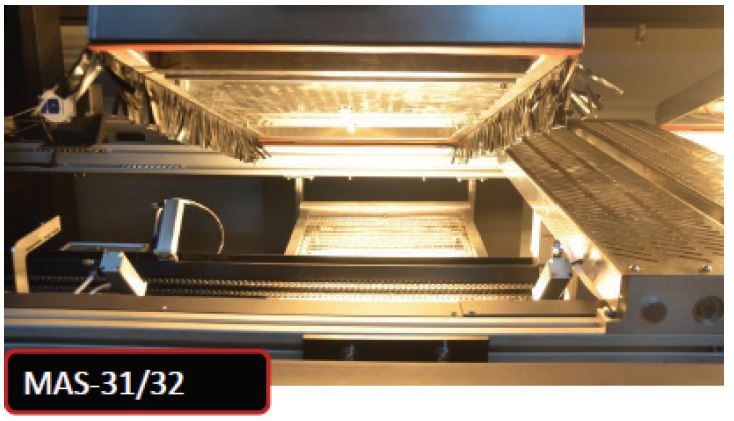

В стандартной комплектации преднагрев осуществляют конвекционный верхний нагреватель и нижний ИК нагреватель.

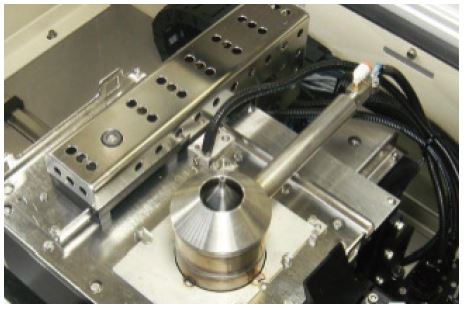

Ванна для припоя изготовлена из титана. Система прямого нагрева азота с управлением температурой с обратной связью.

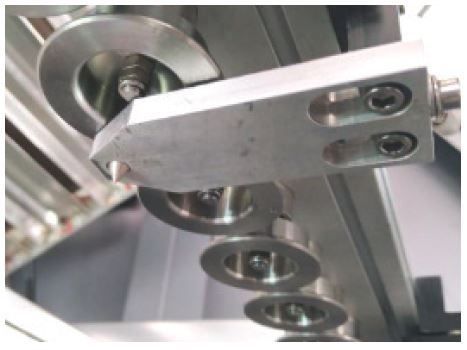

В качестве опции предлагается система автокалибровки высоты волны.


Техническая спецификация

Параметры

MAS-31

Размеры платы

50х50 - 400х400 мм

Технологические поля для фиксации платы

3 мм

Толщина платы

1,5 - 4 мм

Вес платы (с компонентами)

до 5 кг


Максимальная высота компонентов сверху

50 мм

Максимальная высота компонентов снизу

30 мм

Мощность ИК преднагрева

3 кВт

Максимальная температура преднагрева

240 °C

Емкость ванны с припоем

15 кг

Мощность нагревателя ванны

3 кВт

Время разогрева

не более 35 мин

Максимальная температура ванны

380 °C

Электропитание

220 В 1ф 50 Гц

Энергопотребление

не более 15 кВт

Сжатый воздух

0,4-0,6 МПа, расход не более 50 л/мин

Азот (чистота 99,998% и выше)

0,4-0,6 МПа, расход не более 2,4 м³/час

Требование к вытяжке

800 м³/час

Габаритные размеры ДхШхВ

3100 х 1650 х 1700 мм

Вес

1 200 кг
