Полуавтоматический установщик SMT Caddy

Полуавтоматический установщик SMT Caddy

SMT Caddy - это система ручного подъема и установки электронных компонентов для поверхностного монтажа. Он оснащен удобными функциями, чтобы максимально облегчить процесс прототипирования и сборки мелких серий изделий, одновременно сводя к минимуму усилия оператора и исключая возникновение дефектов.

Система, сделанная на базе алюминиевой рамы, является защищенной от воздействия электростатического разряда. SMT Caddy поддерживает до 20 ленточных питателей с поддержкой 8, 12, 16 мм лент и оснащается лазерным указателем. Также установщик оборудован встроенным цифровым микроскопом, который использует 5-мегапиксельную цветную камеру и питается от компьютерного модуля. Линзы для камеры быстро меняются благодаря магнитной муфте, что дает возможность подобрать необходимое увеличение.

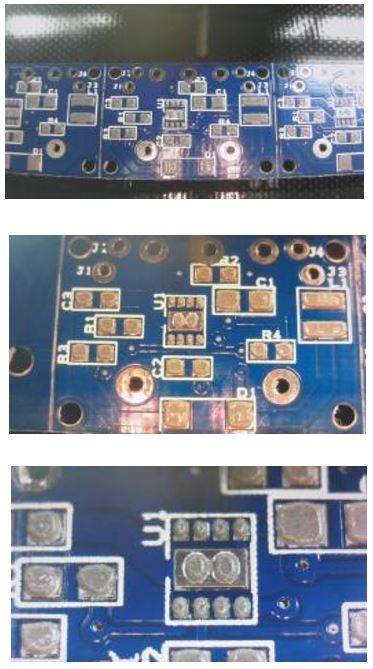

Кроме того, возможно цифровое увеличение.

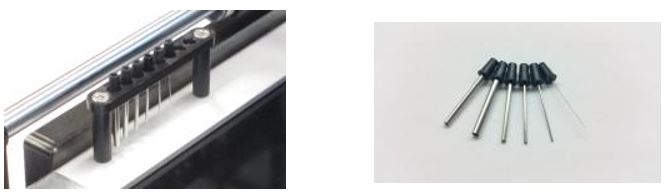

Для установки различных компонентов в комплекте идет несколько типов насадок.

Для работы с крупными компонентами предусмотрены резиновые насадки.


Система SMT Caddy приспособлена для работ, которые нужно провести быстро и точно, и является очень удобным инструментом в мелкосерийном опытном производстве.

Технические характеристики:

  • Подъем и установка компонентов при помощи вакуума;
  • Цифровой микроскоп с высоким разрешением (800x480);
  • Сенсорный экран, 7 дюймов;
  • Встроенный четырехъядерный процессор 1.2 ГГц;
  • Оптическое и цифровое увеличение;
  • Подключение по WiFi и Bluetooth;
  • Установка при помощи лазера;
  • 20 питателей для компонентов (8 мм);
  • Светодиодная подсветка с функцией цифрового затемнения;
  • Максимальный размер ПП: 320x180 мм;
  • Напряжение: 220 В.

В комплект входит:

  • Система SMD Caddy (под правую или левую руку);
  • 3-кратные объективы для микроскопа (широкий, стандартный, зум);
  • Лазерный указатель;
  • 4 магнитные подставки под PCB;
  • 6 насадок для работы с компонентами (под различные размеры);
  • 3 резиновых чашки для больших компонентов;
  • Лоток для компонентов нестандартной формы;
  • Зеркало для проверки поднятого компонента;
  • Рулон ленты Kapton (термоскотч);
  • Набор магнитов.
