APP-1200A Inline Автомат установки LED&SMD компонентов
APP-1200A Inline Автомат установки LED&SMD компонентов
APP-1200A - встраиваемая в линию высокоскоростная система установки светодиодов на печатные платы. Система оборудована техническим зрением для достижения максимальной точности позиционирования станка и установки компонентов на контактные площадки.
Преимущества модели:

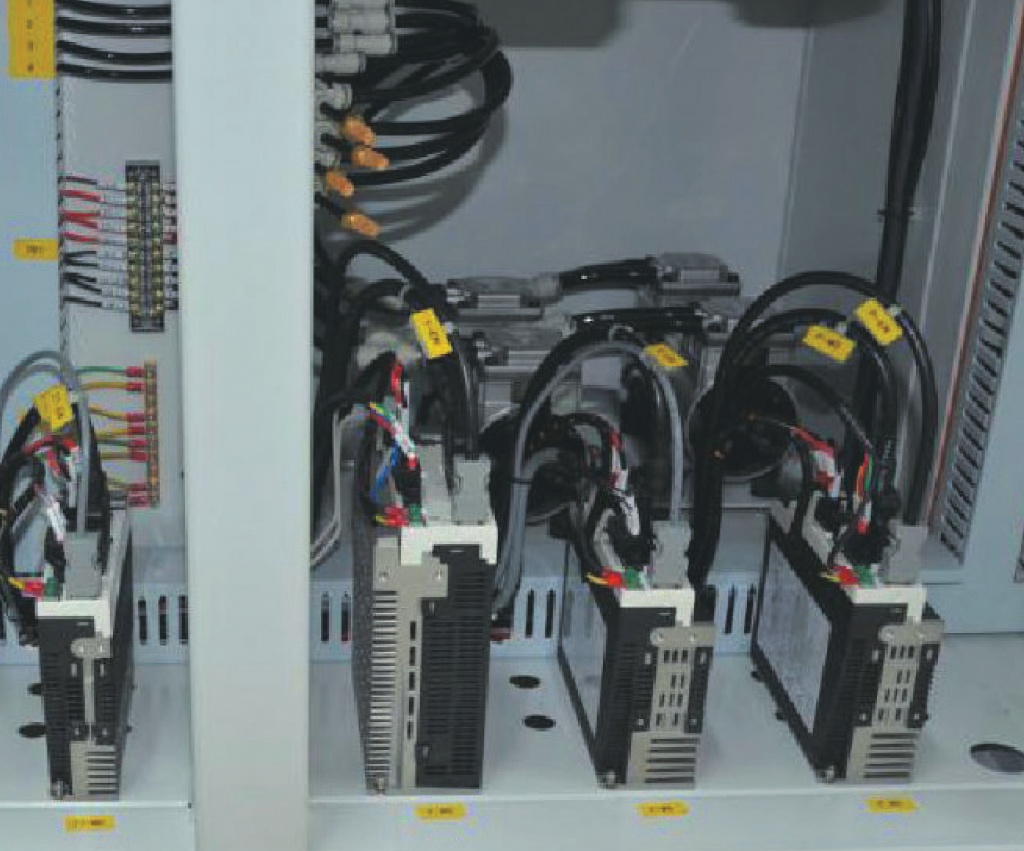

- Система приводов на основе серводвигателей Panasonic (оси X, Y, P, Z);
- Промышленный ПК и ОС Windows:

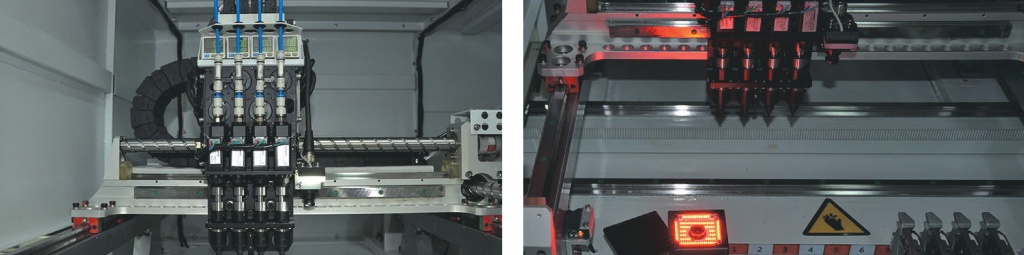

- 4 вакуумных захвата;
- Скорость установки до 13 000 комп/час;
- Точность установки ± 0,05 мкм;
- Размер печатной платы до 1200 х 300 мм;
- Работа в составе линии (SMEHA нтерфейс).
|
Параметры |
APP1200A |
|
Максимальный размер печатной платы |
1200 х 300 мм |
|
Направление транспортировки платы |
Только слева направо |
|
Скорость установки |
13 000 комп/час |
|
Точность установки / Чип-светодиод |
± 0,05 мм |
|
Диапазон устанавливаемых компонентов |
0603–1608, LED, SOD, QPF и другие SMD / LED компоненты |
|
Видеосистема |
Камера устанавливается в головку SMT + видеосистема для центрирования компонента |
|
Количество вакуумных захватов |
4 |
|
Питатели |
8, 12, 16 мм |
|
База питателей |
10 шт х 8 мм |
|
Приводная система оси X |
Серводвигатель Pаnasonic и шарико-винтовая пара |
|
Приводная система оси Y |
Серводвигатель Pаnasonic и шарико-винтовая пара |
|
Приводная система оси Z |
Серводвигатель Pаnasonic синхронный ремень |
|
Приводная система угла θ |
Шаговый двигатель SAMSR |
|
Потребление электроэнергии |
1 фаза; 220 В; 0,8 кВт |
|
Давление воздуха |
0,5 МПа |
|
Габариты |
2250 х 991 х 1572 мм |
|
Вес |
700 кг |
