MR40L Скоростной автомат установки SMD компонентов

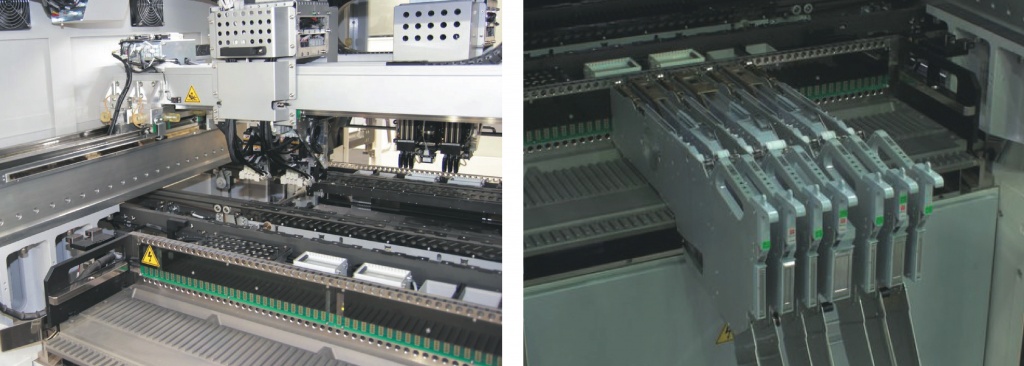

Установщики компонентов серии MR40 это настоящее «сердце» линии. 12 монтажных голов модели в скоростном исполнении позволяют устанавливать компоненты на скорости до 40 000 штук в час. Большая номенклатура насадок на монтажные головы и магазин для этих насадок на 32 штуки предоставляют практически неограниченные возможности для работы с любыми типами корпусов. Использование камеры инспекции с большим полем обзора при необходимости позволяет устанавливать большие компоненты (вплоть до 50х50 мм) даже на «чип-шутере».
В универсальном исполнении MR40(L)P используется 8 высокоточных голов, что предоставляет еще больше возможностей при высокой скорости установки. Использование насадок-грипперов позволяет устанавливать разъемы и выводные компоненты. Все это делает применение в линии одного только установщика MR40(L)P достаточным для решения любой поставленной задачи.
Спецификация модели MR40L
|
Параметры |
MR40L | |
|
Максимальная скорость (Optimal Condition) |
55 000 комп/час | |
|
Максимальная скорость для Chip-компонентов (1005) |
0,065 сек/чип | |
|
Скорость установки по стандарту IPC9850 |
Chip-компоненты (1005) |
42 000 комп/час; 0,086 сек/чип |
|
Для QFP (100) |
4 800 комп/час | |
|
Точность установки по 3σ |
Chip-компоненты |
± 50 мкм |
|
Для QFP (100) |
± 35 мкм | |
|
Типы и количество захватов (NOZZLE) |

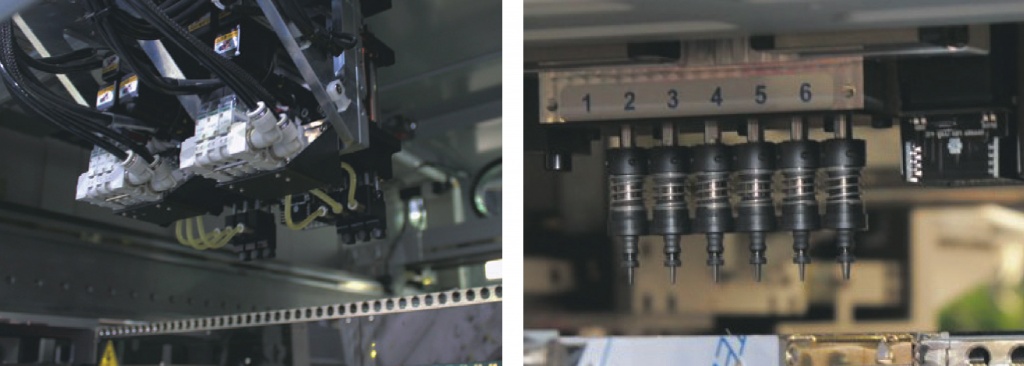

2 x 6 chip (по 6 захватов на каждой балке, всего 12) | |
|
Mинимальный размер печатной платы |
50 x 50 x 0,4 мм | |
|
Максимальный размер печатной платы |
700 x 460 x 5,0 мм | |
|
Диапазон устанавливаемых компонентов |
Мин. |
0402 (01005 опция) |
|
Макс. |
50 x 50 мм | |
|
Типы компонентов |
Сhip, melf, BGA (50 на 50 шаров), микросхемы, коннекторы, нестандартные компоненты | |
|
Минимальный шаг выводов микросхем |
0,3 мм | |
|
Минимальный шарик BGA |
0,2 мм | |
|
Минимальный шаг шариков BGA |
0,2 мм | |
|
Максимальная высота компонента |
10,5 мм | |
|
Минимальное расстояние расположения компонента от края платы |
2 мм | |
|
Максимальное количество ленточных питателей (8 мм) |
120 шт. (по 60 с каждой стороны) | |
|
Скоростные ленточные питатели |
8 (2P, 4P), 12, 16, 24, 32, 44, 56, 72, 88 мм | |
|
Другие типы питателей |
Вибропитатель для пеналов, поддоны | |
|
Фиксация печатной платы |
Боковые зажимы, подъемные штыри | |
|
Тип приводов по осям X, Y |
Линейный двигатель четвертого поколения | |
|
Потребление электроэнергии |
3 фазы; 380 В; 50 Гц; 5 кВт | |
|
Давление и расход воздуха |
0,55 МПа; 240 л/мин | |
|
Габариты |
1488 x 2090 x 1500 мм (только корпус) | |
|
Вес |
2000 кг | |
|
Параметры |
Mx серия |
MR Серия | |
|
Скорость по IPC |
Чип-шутер |
42 000 |
42 000 |
|
Универсальный |
22 000 (3P+3P) |
30 000 (4P+4P) | |
|
Реальная производительность (тестовая печатная плата «ЛионТех») |
35 000 |
38 000 | |
|
Минимальный компонент |
0201 (0603 мм) |
01005 (0402 мм) | |
|
Максимальная высота компонента |
Модульная голова |
10 |
10,5 |
|
Прецизионная голова |
18 (Mx200P)/20 |
25 | |
|
Максимальное количество 8мм питателей |
100 |
120 | |
|
Вместимость ANC (модульная голова) |
12 |
38 | |
|
Линейные двигатели |
3 поколение |
4 поколение | |
|
Камера на голове (верхняя) |
Сбоку (есть мертвые зоны |
По центру (нет мертвых зон) | |
|
Разрешение верхней камеры |
0,3 мегапикселя |
1,3 мегапикселя | |
|
Конвейер |
Круглый ремень |
Плоский ремень | |
|
ZHMD |
Не доступна |
Доступна как опция | |
|
Модификация автомата (на производстве заказчика) для работы с тележками |
Сложная модификация (требует калибровок) |
Простая модификация | |
|
Легкость работы |
нет |
да | |
|
Реальная эффективность |
60% (для Mx400L) |
70% (для MR40L) | |
|
Гарантия |
1 год |
2 года | |
Характеристики
|
Мин. шаг / Макс. высота, мм
|
0.3 / 10.5 |
|
Диапазон устанав-мых комп-тов (тип, размер), Мин.
|
0201 (01005 опция) |
|
Точность установки 3σ (QFP), мкм
|
± 35μm |
|
Масса, кг
|
2000 |
|
Типы и кол-во захватов (NOZZLE)
|
2 х 6 скоростных |
|
Диапазон устанав-мых комп-тов (тип, размер), Макс
|
50x50, 90x30 (BGA только 50x50 шаров) |
|
Технологические операции
|
Установка компонентов, Монтаж SMD компонентов, Монтаж светодиодов |
|
Мин. трансп. габ-т без учета конв-ров (Ш х Г х В), мм
|
1488 x 2090 x 1500 мм (только корпус) |
|
_Потребление электроэнергии
|
3P+PE; 400 В; 5 кВт; подкл.: кабель 4 м; 4 мм^2. |
|
Макс. кол-во ленточных питателей (8mm) шт.
|
120 |
|
Скорость установки по стандарту IPC9850, комп. / ч
|
55000 |
|
Габариты платы, мм (толщ 0,4 - 5 мм), Мин.
|
50 х 50 |
|
Габ-ты в составе линии с учетом конвейеров (Д х Ш х В), мм
|
1580 x 2090 x 1500 |
|
Точность установки 3σ (QFP), мкм
|
±35 |
|
Система управления (ПК)
|
управление с помощью ПК |
|
ПО импорта данных из CAD
|
опция |
|
Габариты платы, мм (толщ 0,4 - 5 мм), Макс.
|
700 х 460 (1200 х 460 опция) |
|
Питатель для работы с компонентами из россыпи
|
опция |
