LAPLACE-VC – автоматическая установка вертикального монтажа и лазерной пайки кристаллов
Скачать PDF

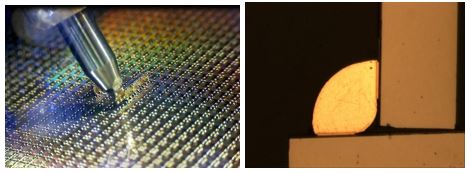

LAPLACE-VC – установка вертикального монтажа и пайки кристаллов и других компонентов. Подача кристаллов осуществляется из упаковки типа Waffle Pack (матричных поддонов). В оборудовании используется уникальный запатентованный лазерный термод, который интегрирован в монтажную головку установки. Благодаря высокой степени гибкости лазерного термода, для успешного выполнения пайки требуется тонкий слой припоя на подложке.
Основные возможности:
- Возможность встраивания в линию
- Высокая производительность
- Автоматическая коррекция по XY и развороту
Возможные применения:
- Вертикальный монтаж кристаллов
Техническая спецификация LAPLACE-VC:
|
Параметры |
LAPLACE-VC |
|
Габариты |
1520 х 1100 х 1890 мм |
|
Рабочая зона |
Рабочая зона: 330 х 330 мм Размер подложки: до 500 х 500 мм |
|
Время цикла (захват-монтаж-пайка) |
≥ 10 с / кристалл |
|
Точность |
± 3 мкм, 1σ |
|
Оснастка |
Индивидуальная |
|
Подача компонента |
Waffle Pack / из пластины |
|
Перемещение подложки |
Вручную / Автоматически |
|
Загрузка / выгрузка |
Вручную / Автоматически |
|
Система распознавания образов |
Есть |
|
2D пайка |
Нет |
|
3D пайка |
Да |
|
Ремонт |
Нет |
|
Виды изделий |
Кристаллы памяти, диоды (фотодиоды, LED, μLED), МЭМС (датчики, гироскопы и пр.) |
