Полуавтоматические печи оплавления шариков припоя на полупроводниковых пластинах RFM 200/300

Полуавтоматические печи оплавления шариков припоя на полупроводниковых пластинах RFM 200/300

Полуавтоматические печи RFM 200/300 предназначены для оплавления шариков припоя на полупроводниковых пластинах в инертной среде, а также в парах муравьиной кислоты. Габариты рабочих камер позволяют размещать в них пластины диаметром до 8”/200 мм и 12”/300 мм. Во время оплавления камера заполняется азотом в автоматическом режиме. Загрузка и выгрузка пластин осуществляется вручную.

В рабочую камеру встроена нагревательная плита с алюминиевым покрытием. Температура нагрева программируется в пределах до 350°С. Однородность температуры по всей поверхности плиты составляет ±5°С.

В печах используется система автоматического подъема пластины на программно заданные высоты. С помощью этой системы достигается точное соблюдение заданного термопрофиля оплавления.

Оплавление в инертной среде азота позволяет избежать окисления припоя. Также оплавление может осуществляться в формир-газе или другой активной газовой среде. Образующиеся во время оплавления пары удаляются из рабочей камеры через отдельное вытяжное отверстие.

Отличительными особенностями RFM 200/300 являются их компактные размеры, небольшая занимаемая площадь и низкий расход потребляемого азота.


Технические характеристики

  • Герметичная рабочая камера, пайка в среде азота;
  • Ручная загрузка/выгрузка пластин;
  • Диаметр пластин – до 12” / 300 мм;
  • Нагревательная плита с алюминиевым покрытием;
  • Программируемый термопрофиль;
  • Регулируемое время предварительного нагрева и охлаждения;
  • Регулируемая температура оплавления в диапазоне до 350 °С;
  • Однородность температуры по всей поверхности плиты ±5 °С;
  • Программируемые высоты подъема пластины относительно нагревательной плиты (до 4 уровней);
  • Регулируемое время охлаждения потоком азота;
  • Скорость охлаждения задается временем охлаждения и скоростью потока азота;
  • Контроль расхода азота;
  • Вакуумный датчик наличия пластины;
  • Ручной механизм для загрузки и выгрузки пластин;
  • Оплавление в среде азота с уровнем кислорода менее 50 ppm;
  • Вытяжное отверстие;
  • Продувка рабочей камеры осуществляется потоком азота;
  • Уровень вакуума до 500 мбар;
  • Расход азота до 50 л/мин;

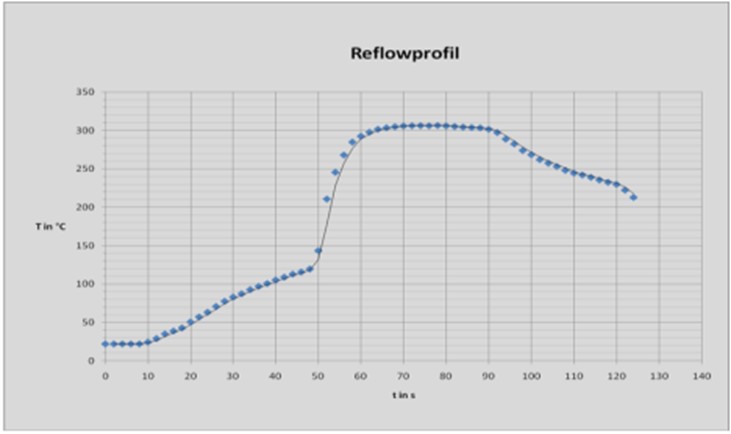

  • 3 этапа процесса оплавления: предварительный нагрев, оплавление, охлаждение потоком азота;
  • Управление: PLC-контроллер с 6” дисплеем. Работа оборудования выполняется в полуавтоматическом режиме;
  • Габариты 700 х 700 х 600 мм (ДхШхВ).

Опции

Система подготовки паров муравьиной кислоты, включая

  • стеклянная емкость для муравьиной кислоты, объем 1л
  • система циркуляции из материалов, стойких к воздействию муравьиной кислоты
  • расходомер, настраиваемый вручную (10-100 л/мин)
  • кислотостойкий соленоидный клапан.
