Свинцовая паяльная паста 818-Sn63/pb37 и Sn62/Pb36/Ag2, Тип 3, Тип 4 и Тип 5

Безотмывочная паяльная паста 818-Sn63/pb37 и Sn62/Pb36/Ag2, Тип 3, Тип 4 и Тип 5

818 - паяльная паста с низким количеством остатков флюса после процесса пайки

818 - паяльная паста, содержащая свинец, в состав которой входит безотмывочный флюс без содержания галогенов (по классификации J-STD-004 соответствует типу ROL0). После процесса пайки на печатной плате остается минимальное количество прозрачных, не коррозионных, непроводящих остатков флюса, по сравнению с обычными паяльными пастами. Свойства химической формулы данной пасты обеспечивают отличную активность, продолжительное сохранение клеящих свойств для удержания компонентов на печатной плате.

Преимущества

  • Минимальное количество остатков флюса после процесса пайки
  • Отличная активность
  • Сохранение клеящих свойств до 48 часов
  • Срок жизни на трафарете до 24 часов
  • Высокая скорость печати до 150 мм/сек
  • Для оплавления может быть использован парофазный метод

Сплавы

  • Sn63/Pb37
  • Sn62/Pb36/Ag2

Срок хранения

  • Закрытая банка 2°-10°C - 6 мес.
  • 25°C - 1 мес.

Рекомендованная температура хранения: 2°-10°C.

Физические/химические свойства

  • Цвет/внешний вид - Металлический серый
  • Тест «Медное зеркало» (на коррозионную активность флюса) - Проходит без нарушений
  • Тест на хромат серебра - Проходит без изменения цвета

Поверхностное сопротивление изоляции Ом

Классификация ROL0
J-STD-004 9,8 x1012 Ом (7 дней, 85°C, 85%R.H.)
Bellcore 4,12x1012 Ом (4 дня, 85°C, 85%R.H.)


Электромиграция Проходит
pH-5% Водный раствор 3.0 – 5.0
Точка размягчения 125°C

Вязкость

Метод Малкома 1 140-200 килоимпульс/сек, 90% метал, (-325+500 сетка)
Метод Брукфилда 2 900 килоимпульс/сек +/- 10%, 90% метал, (-325+500 сетка)

Время отверждения: 48 ч (22C, 45% RH.)

  1. Malcom PCU-Series, 10 RPM, 25°C
  2. Brookfield RVTD, TF spindle, 5 RPM, 25°C, 0.75” spindle depth
  3. Bellcore GR-78-CORE

Delta Elite® - зарегистрированный товарный знак «Qualitek International».



Тип 3

Тип 4

Тип 5

Тип 3

Тип 4

Тип 5

Артикул

P818-623

-89-J5

P818-624

-89-J5

P818-625

-89-J5

P818-633

-89-J5

P818-634

-89-J5

P818-635

-89-J5

Название пасты

818

818

818

818

818

818

Наименование сплава

Sn62/Pb36/

Ag2

Sn62/Pb36/

Ag2

Sn62/Pb36/

Ag2

Sn63/pb37

Sn63/pb37

Sn63/pb37


Размер частиц (тип)

25-45 мкм

20-38 мкм

15-25 мкм

25-45 мкм

20-38 мкм

15-25 мкм

Металлическая составляющая пасты (%)

89

89

89

89

89

89

Упаковка

Банка

Банка

Банка

Банка

Банка

Банка

Объем упаковки

500 гр

500 гр

500 гр

500 гр

500 гр

500 гр

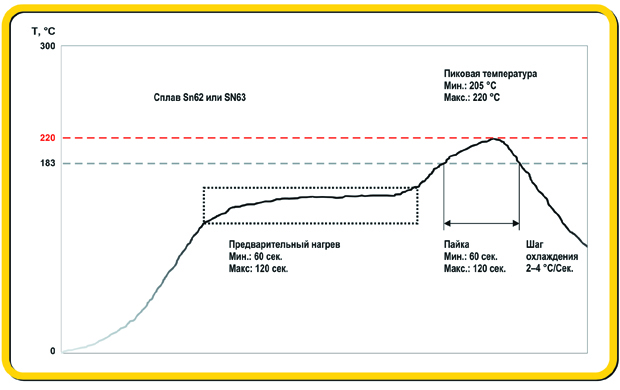

Рекомендованный профиль оплавления паяльной пасты
