Линия для монтажа SMD светодиодов LED

Линия рассчитана на производство светодиодных светильников и светодиодных экранов в промышленных объемах.

Производительность линии: 82 000 компонентов в час.


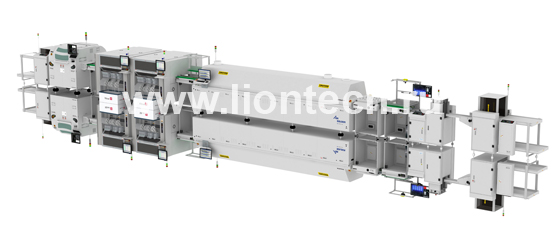

линия 3 на сайт в описание.jpg
Линия для сборки светодиодных изделий высокой производительности-01.jpg

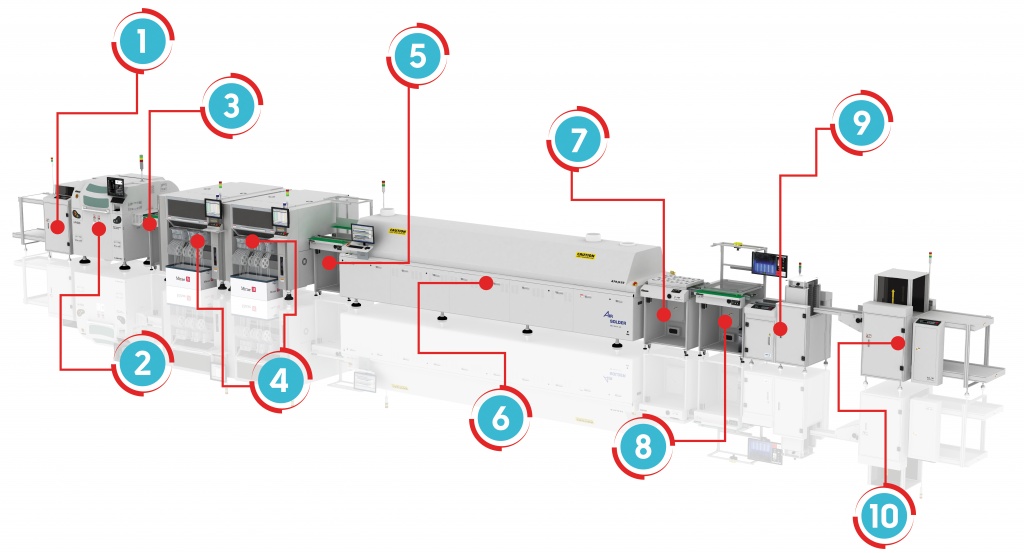

Состав линии

Производитель

Модель

Загрузчик печатных плат в линию

SJ Inno tech

SLD-120F

Принтер для нанесения паяльной пасты

SJ Inno tech

HP-680S

Промежуточный конвейер

SJ Inno tech

SCC-900X

Установщик SMD компонентов

Mirae

Mx-400L

Установщик SMD компонентов

Mirae

Mx-400L

Рабочее место визуального контроля

SJ Inno tech

SWT-900F

Печь оплавления паяльной пасты

TSM

A70-j132

Охлаждающий конвейер

SJ Inno tech

SCL-900F

Система функционального контроля и отбраковки

SJ Inno tech

LSC-900F

Буфер для отбракованных плат

SJ Inno tech

SRB-100F

Разгрузчик печатных плат из линии

SJ Inno tech

SUD-120F



Описание

Линия заточена на сборку плат размером до 680 х 460 мм, что на данный момент удовлетворяет наиболее востребованным запросам на рынке светодиодного освещения.

Такой размер платы позволяет собирать как классические светодиодные линейки, так и целую плату-заготовку популярного светильника «Армстронг».

Скорость линии составляет 82 000 компонентов в час по стандарту IPC-9850. Этого достаточно для выпуска 120 – 150 светильников «Армстронг» в час или 400 – 700 светодиодных линеек.

Линия вмещает 200 питателей по 8 мм, что позволяет собирать не только платы для светильников, но также осуществлять сборку блоков питания, плат управления и других более сложных изделий, содержащих в себе большое количество различных SMD компонентов.

Данное решение является универсальным. Автоматы работают со всеми современными видами упаковки светодиодов и SMD компонентов (катушки, стики, паллеты, россыпь светодиодов).

Характеристики линии

  • Размер печатной платы: от 50 х 50 мм до 680 х 460 мм
  • Производительность по стандарту IPC-9850: 82 000 компонентов в час для светодиодов и чип компонентов
  • Устанавливаемые компоненты: от 01005 до 18 х 18 мм (или 24 х 18 мм для разъёмов), максимальная высота компонента 10 мм
  • Количество 8 мм питателей: 200 шт.
  • Точность установки компонентов: ± 50 мкм (при 3 σ)
  • Контроль нанесения паяльной пасты: 2D оптическая система
  • Система функционального контроля встроенная в линию
  • Печь: 13 зон нагрева и 2 зоны охлаждения

Перечень опций

Для автомата установки SMD компонентов:

  • Классические ленточные питатели (C-Feeder) для ширины ленты 8 – 88 мм
  • Скоростные ленточные питатели (eX-Feeder) для ширины ленты 8 – 88 мм
  • Вибропитатель на 6 стиков (пеналов)
  • Автоматический питатель из россыпи (LSM2)
  • Ручной питатель для микросхем в паллетах JDEC

Для принтера нанесения паяльной пасты

  • Пневматические подпорные пины
  • Автоматическое добавление паяльной пасты
  • Cистема поддержания микроклимата в принтере

Для печи оплавления паяльной пасты

  • Устройство для контроля температуры на поверхности печатной платы
  • Возможна модификация печи для пайки в азотной среде
  • Возможность совмещения цепного и сетчатого конвейера для одновременной работы
