Линия малой производительности для SMD монтажа

Бюджетная линия рассчитана на небольшое собственное или контрактное производство.

Производительность линии: 15 000 компонентов в час.

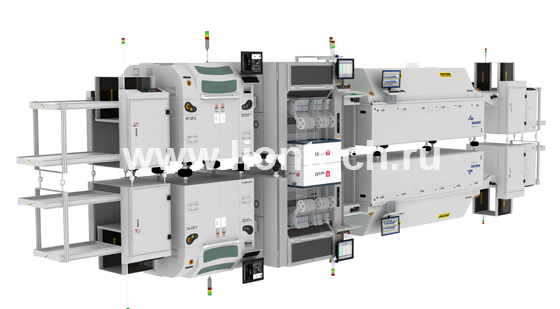

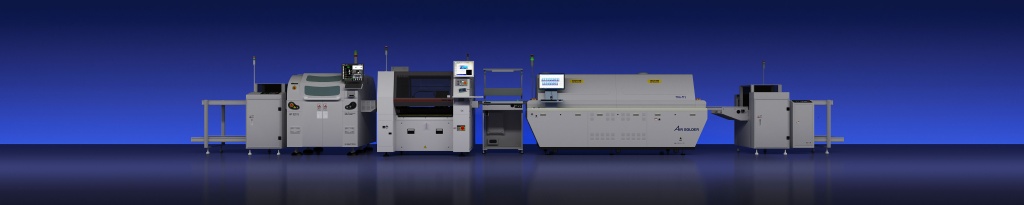

Линия малой производительности-01.jpg

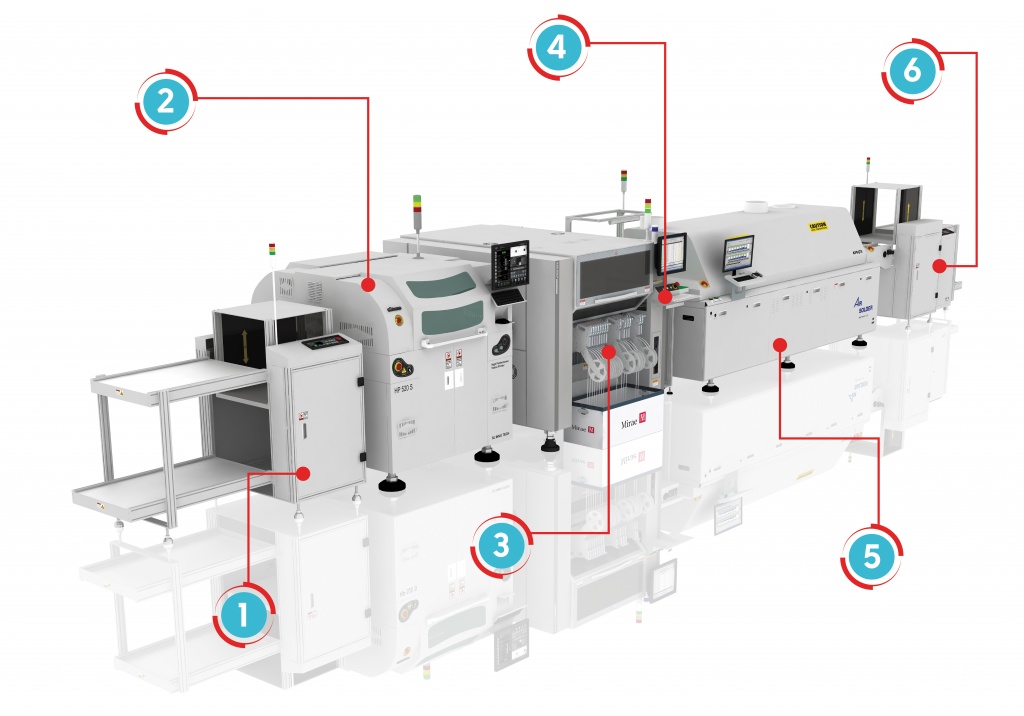

Состав линии

Производитель

Модель

Загрузчик плат в линию

SJ Inno tech

SLD

Принтер для нанесения паяльной пасты

SJ Inno tech

HP-520S

Установщик SMD компонентов

Mirae

Mx-200LР

Рабочее место визуального контроля

SJ Inno tech

SWT

Печь оплавления паяльной пасты

TSM

A70-j71

Разгрузчик плат из линии

SJ Inno tech

SUD

Описание

Оборудование в линии подобрано исходя из широкого диапазона задач начинающей компании или небольшого собственного производства.

В состав линии включено оборудование, максимально согласованное по техническим характеристикам и возможностям, что позволяет рассматривать данную линию как универсальное решение для сборки печатных плат различной сложности.

Линия полностью автоматическая от момента загрузки печатных плат до выхода собранных изделий. Достаточно всего одного-двух человек для обслуживания такой линии, что положительно отразится на себестоимости выпускаемой продукции. Это, соответственно, позволит выпускать конкурентноспособные изделия.

Линия работает с любыми наиболее часто используемыми современными SMD компонентами от маленьких чипов размером 01005 до крупных микросхем размером 50 х 50 мм. Точность установки компонентов ± 25 мкм (при 3 σ), что соответствует лучшим показателям по точности аналогичного современного оборудования.

Возможность подготовки рабочей программы Offline в сочетании с интеллектуальными питателями позволяет максимально подготовить проект до непосредственного запуска на линии. Переналадка линии на сборку нового проекта занимает всего несколько минут.

Производительность линии в будущем можно увеличить, дооснастив ее более производительным установщиком, что оставляет большой запас на дальнейшее развитии изначального производства при минимальных вложениях.

Характеристики линии

  • Размер печатной платы: от 50 х 50 мм до 510 х 460 мм
  • Производительность по стандарту IPC-9850: 15 000 компонентов в час для чип компонентов и 1 200 компонентов в час для микросхем
  • Устанавливаемые компоненты: от 01005 до 50 х 50 мм (или 90 х 30 мм для вытянутых компонентов), макс. высота компонента 18 мм
  • Количество 8 мм питателей: 100 шт.
  • Точность установки компонентов: ± 25 мкм (при 3 σ)
  • Контроль нанесения паяльной пасты: 2D оптическая система
  • Печь: 7 зон нагрева, 1 зона охлаждения

Перечень опций

Для автомата установки SMD компонентов:

  • Подкатные тележки с базами питателей для быстрой переналадки производства на новое изделие
  • ПО для Offline программирования ускоряет написание программ
  • Система считывания штрихкодов с катушек компонентов для удобства работы с электронным складом
  • Классические ленточные питатели (C-Feeder) для ширины ленты 8 – 88 мм
  • Cкоростные ленточные питатели (eX-Feeder) для ширины ленты 8 – 88 мм
  • Вибропитатель на 6 стиков (пеналов)
  • Ручной питатель для микросхем в паллетах JEDEC
  • Автоматический питатель на 20 паллет JEDEC

Для принтера нанесения паяльной пасты

  • Пневматические опорные пины
  • Автоматическое добавление паяльной пасты
  • Cистема поддержания микроклимата в принтере

Для печи оплавления паяльной пасты

  • Пайка в инертной среде
  • Устройство для контроля температуры на поверхности печатной платы
  • Возможность совмещения цепного и сетчатого конвейера для одновременной работы с платами разной ширины
