Новая система контроля MV-6 OMNI MIRTEC на особых условиях


Компания “ЛионТех”, официальный дистрибьютор MIRTEC Corp. в России, рада предложить российским заказчикам систему контроля MV-6 OMNI MIRTEC на особых условиях.

  MIRTEC Corp. является ведущим мировым поставщиком систем автоматической оптической инспекции в индустрии производства электроники. Компания оправдывает звание “Мирового лидера в технологии инспекции” благодаря наличию одинаково сильных подразделений в Корее, Соединенных Штатах, Европе, Китае и Японии. Продукты MIRTEC показали великолепные результаты как на крупных рынках, например производство мобильных телефонов, так и на мелкосерийном разноплановом производстве, таком как медицинская, автомобильная, авиакосмическая и оборонная промышленность. Компания делает огромные вложения в научно-исследовательские работы и в совершенствование продукта, сочетая собственные алгоритмы обработки изображения с современной оптикой, подсветкой и лазерными технологиями, при разработке своих технологически продвинутых инспекционных систем.

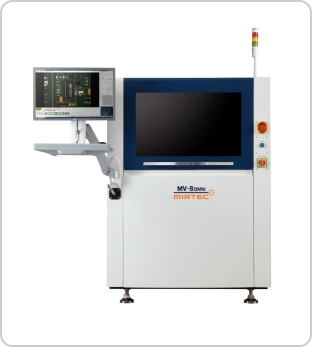

Осенью текущего года южнокорейская компания MIRTEC анонсировала выпуск новой модели MV-6 OMNI, осуществляющая контроль с помощью революционной технологии 2D/3D-инспекции OMNI-VISION® . Новейшая система MV-6 OMNI - это продукт, “впитавший” в себя весь многолетний опыт инженеров-разработчиков компании, и созданный с учетом анализа обратной связи, получаемой от заказчиков с их пожеланиями и замечаниями..

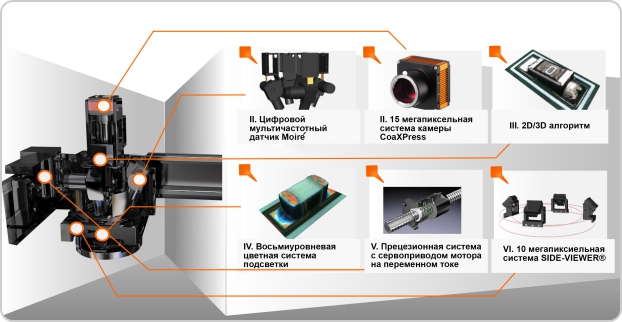

Рис. 1 -  Конфигурация системы MV-6 OMNI с 3D-технологией

Основные технические особенности системы контроля MV-6 OMNI:



1.    15-мегапиксельная цифровая камера



Камера собственного производства позволяет компании MIRTEC предлагать уникальные преимущества. Данное решение позволяет захватить изображение, размер окна которого составляет 58.56 мм x 58.56 мм при разрешении линзы 15 микрон и 39.04 мм x 39.04 мм при разрешении линзы 10 микрон. Благодаря большому размеру поля захвата, скорость 2D-инспекции собранной печатной платы сократилась в несколько раз по сравнению с системами, оснащенными камерами 10 Мегапикселей.

В условиях быстро растущего рынка электроники, а также с учетом уменьшения корпусов чип-компонентов, новые системы MV-6 OMNI оснащены приводами позиционирования камеры с повторяемостью ±1 микрон, что играет немаловажную роль при инспекции компонента 01005.



Уникальная система передачи видеосигнала CoaXPress



К камере высокого разрешения специалистами компании MIRTEC была разработана и запатентована система передачи видеосигнала CoaXPress, скорость передачи которого составляет 120 кадр/с. Высокая скорость инспекции позволяет инсталлировать систему MV-6 OMNI в высокоскоростные линии поверхностного монтажа без потерь для общей производительности.

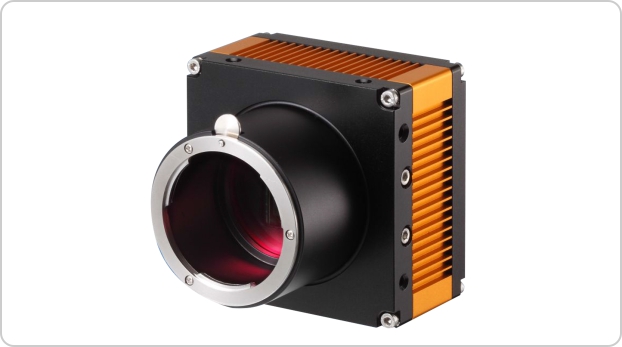

Рис. 2 - 15-мегапиксельная технология камеры сверхвысокого разрешения CoaXPress



2. Телецентрическая линза

Помимо цифровой камеры каждая система оснащена телецентрической линзой разрешением 10 (или 15 мкм). Данное решение исключает искажение изображений инспектируемой поверхности вне зависимости от высоты компонента и обеспечивает минимальное количество “ложных” дефектов.

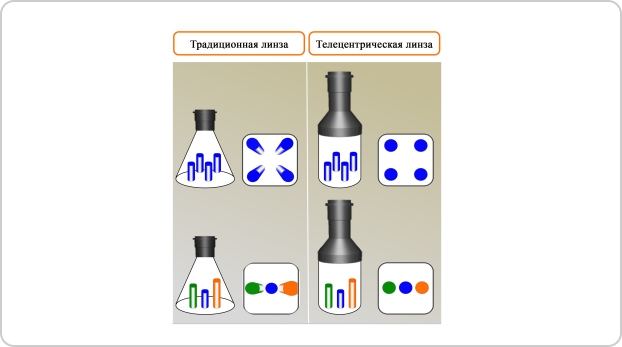

Рис. 3 - Телецентрическая линза практически исключает ошибку перспективы и обеспечивает качественное увеличение в диапазоне рабочего расстояния.

Рис. 4 - Пример изображения



3. Технология 3D-инспекции

В дополнении к традиционной 2D-инспекции система MV-6 OMNI имеет возможность инспектировать объекты и строить 3D-модели благодаря четырем проекторам, которые накладывают на заданную поверхность интерференционную сетку. Благодаря эффекту Moiré оператор получает на мониторе 3D-изображение, а также необходимые измерения, заранее указанные в рабочей программе.

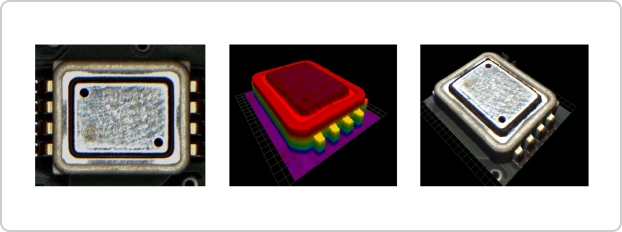

Рис. 5 - Изображение 2D/3D OMNI-VISION®



Например, система автоматически строит галтель чип-компонента и выдает результат инспекции, соотнося его с классами IPC. Оператор, понимая к какому классу относится его тип изделия, задает критерий, по которому система признает данную галтель “годной” или “негодной” в каждом конкретном случае. Также система 3D-инспекции используется для детального контроля выводов микросхем и выявляет все наиболее распространенные при пайке микросхем дефекты: поднятый вывод, перемычка и т.д.



4. 8-уровневая RGB-подсветка



Наличие обновленной 8-уровневой RGB-подсветки позволяет в процессе написания программы задать освещение таким образом, чтобы выявляемый тип дефекта просматривался с наименьшими помехами в зависимости от цвета корпуса или типа контактной площадки. Так для отслеживания наличия смещения компонента рекомендуется использовать белую подсветку, а для инспекции паяного соединения рекомендуется цветная RGB-подсветка.

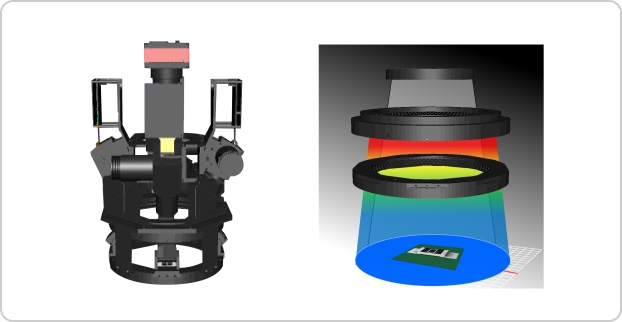

Рис. 6 - Передовая система 8-уровневой цветной подсветки





5. Дизайн  системы контроля MV-6 OMNI

Изменения коснулись и внешнего вида. Компания MIRTEC уменьшила общий габарит линейной системы, что позволило в условиях малого производственного пространства инсталлировать системы в существующие производственные мощности.

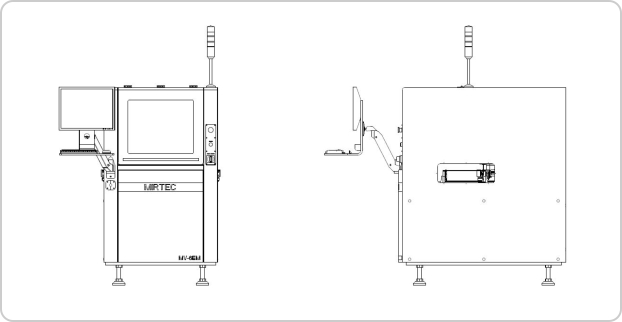

Габаритные размеры установки,мм(Д х Шх В): 1080 х 1470 х 1560



6. Программное обеспечение для технологического контроля процесса сборки

Программное обеспечение Intelly-Tracker при наличии в производственной линии нескольких систем инспекции позволяет собирать полный отчет по каждому конкретному элементу, начиная с момента нанесения паяльной пасты на контактную площадку под элемент и заканчивая конечным  изображением после этапа оплавления.



Компания «ЛионТех» предлагает комплексные решения для сборки изделий электроники любой сложности: от разработки проекта технологических линий до его воплощения с последующим техническим сопровождением уже поставленного оборудования и отработкой технологических процессов на предприятии. Официальный дистрибьютор MIRTEC в России с 2008 года.



По всем вопросам, пожалуйста, обращайтесь:

kozhev@liontech.ru , инженер проектов Александр Кожев

Тел.: 8-800-555-68-89 (звонок по России бесплатный)

www.liontech.ru



Дата публикации: 25.12.2015 15:58:00
