MIRTEC MV-6 OMNI. Кто сказал, что наиболее высокопроизводительная система 3D АОИ не может быть доступна по цене ниже любой другой системы в данном классе?


r1.jpgMIRTEC является ведущим мировым поставщиком систем Автоматической Оптической Инспекции в индустрии производства электроники. Продукты MIRTEC показали великолепные результаты как на крупных рынках, включая производство мобильных телефонов и MP3 плееров, так и на мелкосерийном разноплановом производстве, таком как медицинская, автомобильная, авиакосмическая и оборонная промышленность. Компания оправдывает звание “Мирового лидера в технологии инспекции” благодаря наличию одинаково сильных подразделений в Корее, Соединенных Штатах, Европе, Китае и Японии.




На 21-й международной выставке инновационного производства электроники Productronica 2015 мы пообщались с Дэвидом Беннетом (David Bennett), президентом компании Mirtec Europe, и обсудили, что нового происходит в компании и как создается ее история.

Мы представляем на выставке два новых решения. Одно из них - новая система трехмерной автоматической оптической инспекции (3D АОИ) MV-6 OMNI для работы в составе конвейерных линий. Ключевая особенность системы - уникальное сочетание высочайших технических характеристик, производительности и низкой цены. Не случайно MV-6 OMNI на этой выставке удостоилась престижной награды 2015 Global Technology Award в категории "Лучший продукт - Азия" (поскольку компания Mirtec - южнокорейская).

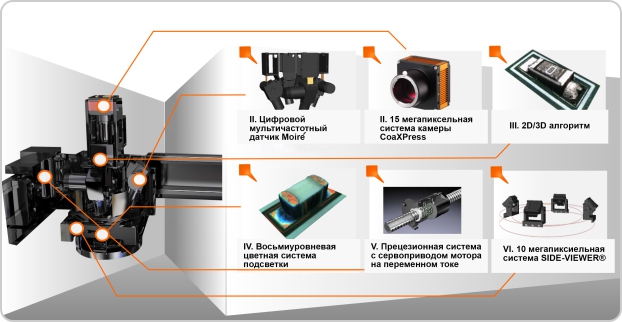

Рис. 2 - Конфигурация системы MV-6 OMNI с 3D-технологией. Основные технические особенности системы контроля MV-6 OMNI

Рис. 2 - Конфигурация системы MV-6 OMNI с 3D-технологией. Основные технические особенности системы контроля MV-6 OMNI.


В системе MV-6 OMNI используется 15-мегапиксельная фронтальная камера с телецентрическим объективом, обеспечивающая разрешение до 10 мкм/пиксель. При этом поле зрения составляет 39,04 x 39,04 мм. Возможно оснащение системы камерой с разрешением 15 мкм - тогда поле зрения вырастает до 58,56 x 58,56 мм. Столь большое поле зрения существенно ускоряет время инспекции. В камере используется стандартный интерфейс CoаXPress со скоростью передачи данных 25 Гбит/с, что позволяет работать с частотой до 120 кадров в секунду. В машину также интегрированы четыре 10-мегапиксельные камеры бокового обзора. Эта опция не обязательна, но существенно расширяет возможности инспекции при работе со сложными печатными платами.

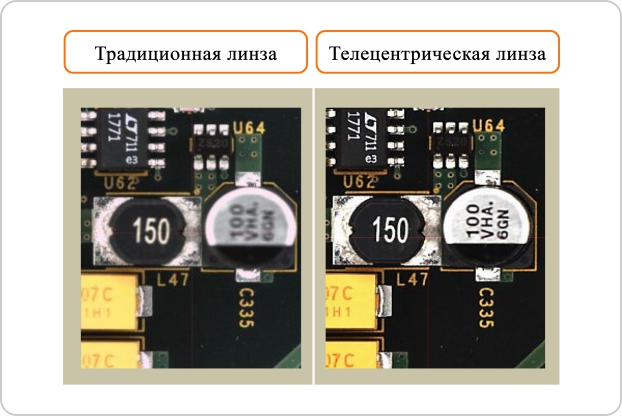

Рис. 3 - Телецентрическая линза практически исключает ошибку перспективы и обеспечивает качественное увеличение в диапазоне рабочего расстояния. Пример изображения.

Рис. 3 - Телецентрическая линза практически исключает ошибку перспективы и обеспечивает качественное увеличение в диапазоне рабочего расстояния. Пример изображения.


Для 3D-инспекции используется технология "мультичастотного муара", при которой на изделие проецируются несколько сеток с различными шагами - "частотами". Более крупный шаг сетки позволяет распознавать компоненты, а мелкий – точно измерять их высоту. MV-6 OMNI оснащена четырьмя проекторами муаровой сетки с переменным шагом, чтобы исключить затененные участки на 3D-модели, шаг сетки меняется программно.

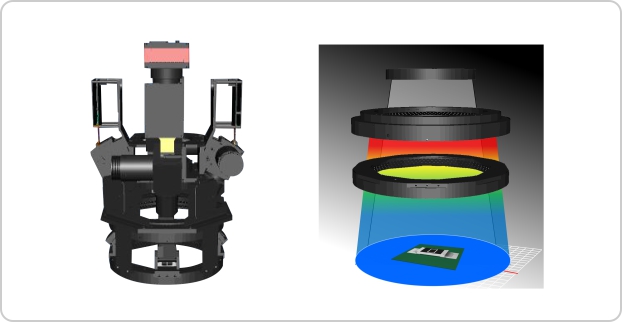

Рис. 4 - Передовая система 8-уровневой цветной подсветки

Рис. 4 - Передовая система 8-уровневой цветной подсветки


Для подсветки платы при 2D-инспекции используется многоуровневая система освещения (RGB) с восемью вариантами цветовой гаммы. Это позволяет выявлять фрагменты изображения, которые не видны при менее разнообразных режимах освещения. Примечателен и компактный дизайн - габариты установки составляют 1080 x 1470 x 1500 мм (ширина x глубина x высота).

Рис. 5 - Компания MIRTEC уменьшила общий габарит линейной системы, что позволило в условиях малого производственного пространства инсталлировать системы в существующие производственные мощности.

Рис. 5 - Компания MIRTEC уменьшила общий габарит линейной системы, что позволило в условиях малого производственного пространства инсталлировать системы в существующие производственные мощности.

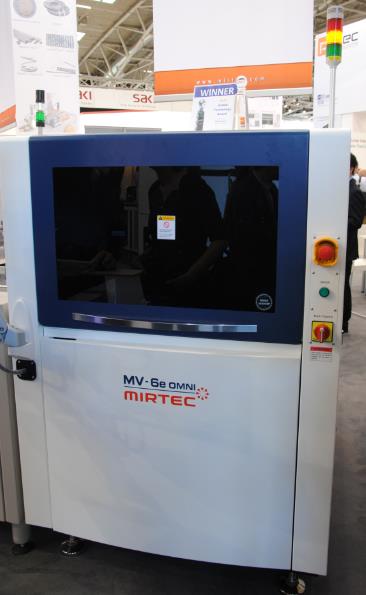

Рис. 6 -  Система MV-6 OMNI на выставке Productronica-2015

MV-6 OMNI - это наиболее высокопроизводительная система 3D АОИ на рынке. И при этом ее цена ниже любой другой системы в данном классе. Привлекательность системы столь высока, что у нас уже есть подтвержденные запросы на покупку 500 машин. Во многом возможность обеспечения низкой цены обусловлена унификацией наших установок. Например, и системы АОИ, и установки контроля нанесения паяльной пасты (SPI) имеют единую аппаратную платформу. Система собирается в Южной Корее на 60% в базовой конфигурации, а затем в зависимости от запросов заказчиков она исполняется как 2D АОИ MV-6E, или как 3D АОИ MV-6 OMNI, или в виде SPI-системы MS-11. Мы заморозили цену на долгое время, и тем самым реально проводим очень-очень агрессивную ценовую политику для 3D АОИ.


Рис. 6 - Система MV-6 OMNI на выставке Productronica-2015



Подчеркну, что мы сохраняем свою позицию технологического лидера в области АОИ. Главное в оптической инспекции - это оптическая камера. В свое время мы первыми создали и продемонстрировали в установках АОИ 10-мегапиксельные камеры, затем перешли к 15 и даже к 25-мегапиксельным матрицам. На следующей выставке Productronica, возможно, вы увидите в наших системах АОИ 30- и даже 40-мегапиксельные камеры.

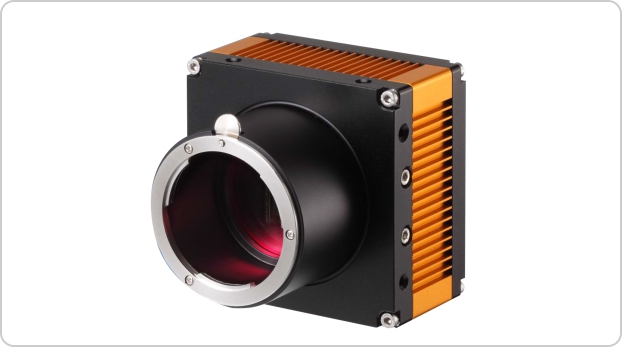

Рис. 7 – Система MV-6 OMNI оснащена 15-мегапиксельной технологией камеры сверхвысокого разрешения CoaXPress

Рис. 7 – Система MV-6 OMNI оснащена 15-мегапиксельной технологией камеры сверхвысокого разрешения CoaXPress


Не менее важная составляющая - это система проекции муаровой сетки с высоким разрешением QHD (Quantum High Definition), такими возможностями не обладает ни один наш конкурент. Это все равно, что разница между обычным телевидением и ТВ высокой четкости. Таким образом, наши машины обладают лучшими сенсорами, лучшими камерами, и все это - за фантастически низкую цену.

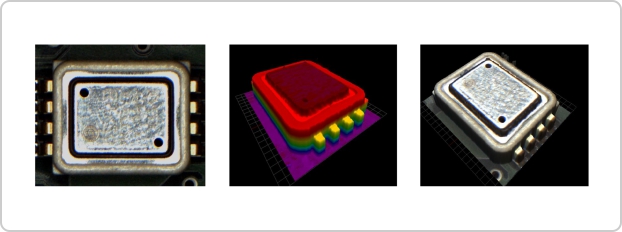

Рис. 8 - Изображение 2D/3D OMNI-VISION®. Благодаря эффекту Moiré оператор получает на мониторе 3D-изображение, а также необходимые измерения, заранее указанные в рабочей программе.

Рис. 8 - Изображение 2D/3D OMNI-VISION®. Благодаря эффекту Moiré оператор получает на мониторе 3D-изображение, а также необходимые измерения, заранее указанные в рабочей программе.


Второй абсолютно новый продукт, который мы демонстрируем на Productronica - наше совместное решение с компанией YXLON, направленное на радикальное увеличение выхода годных при сборке электроники. Оно заключается в интеграции наших конвейерных систем 3D АОИ с 2D-системами рентгеновской инспекции Y.Cheetah от YXLON. В основе такой интеграции - программа SmartLoop, обеспечивающая обмен данными между этими установками - они начинают "слышать" друг друга. Решение SmartLoop столь революционно, что удостоилось награды 2015 Global Technology Award в категории "Программное обеспечение".

Новая система на основе SmartLoop позволяет системам 3D АОИ выявлять возможные проблемы, например, отклонения в высоте корпусов BGA, без детального анализа, в составе конвейерных линий. И уже затем рентгеновская инспекция позволяет точно установить причину такого отклонения, выяснить, есть ли дефект и точно локализовать его для дальнейшего ремонта. Такой подход существенно ускоряет процесс 3D АОИ. С другой стороны, кардинально ускоряется и рентгеновская инспекция, поскольку теперь анализировать нужно не всю плату, а только конкретные проблемные места, автоматически обнаруженные в процессе 3D АОИ. Таким образом, существенно возрастает производительность технологической линии в целом. Это очень интересная технология контроля производственного процесса. А в совокупности с расширенными возможностями системы 3D АОИ и агрессивной ценой такое решение будет интересно для любого рынка, в том числе и российского.

В России компании Yxlon и Mirtec представлены разными дистрибьюторами. Как будет реализована цепь поставок решений на основе SmartLoop?

Заключено глобальное дистрибьюторское соглашение, и эти системы могут поставлять как представители компании Mirtec, так и YXLON - здесь проблем не возникнет. Например, в России нас представляет компания «ЛионТех», которая может поставлять системы на основе SmartLoop, не вступая в противоречие с российскими дистрибьюторами YXLON.



Дата публикации: 16.02.2016 12:20:00
