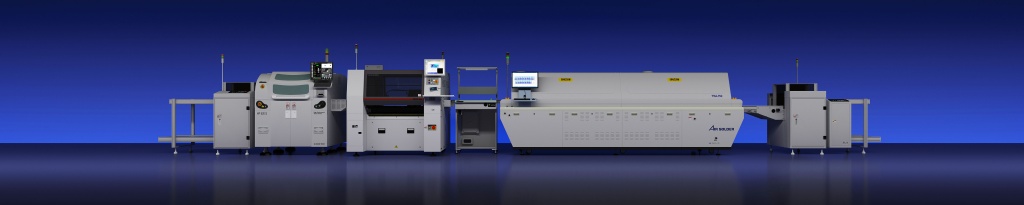

Линия для сборки светодиодных изделий малой производительности (LED монтаж)

Линия рассчитана на производство светодиодных светильников различных модификаций.

Производительность линии: 15 000 компонентов в час.



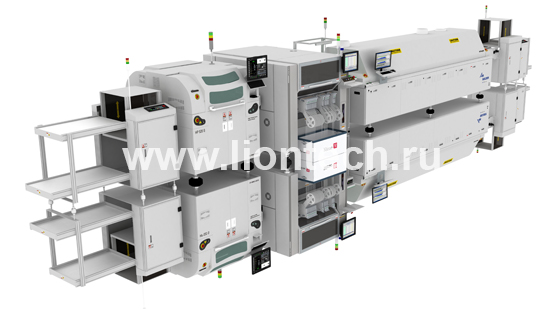

линия 4 на сайт в описание.jpg

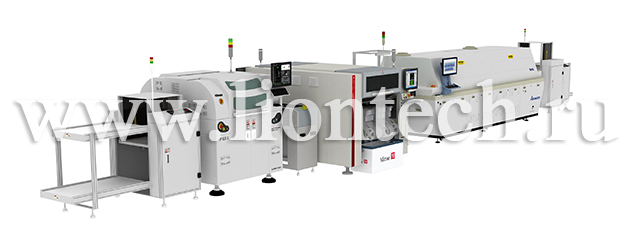

Линия для сборки светодиодных изделий малой производительности-01.jpg

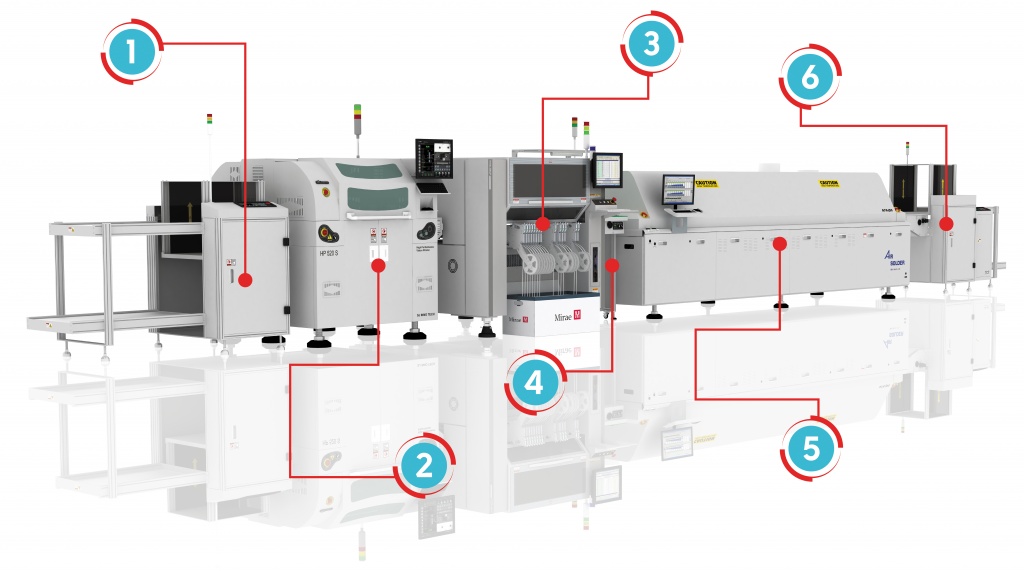

Состав линии

Производитель

Модель

Загрузчик плат в линию

SJ Inno tech

SLD

Принтер для нанесения паяльной пасты

SJ Inno tech

HP-520S

Установщик SMD компонентов

Mirae

Mx-200LED

Рабочее место визуального контроля

SJ Inno tech

SWT

Печь оплавления паяльной пасты

TSM

A70-j93

Разгрузчик плат из линии

SJ Inno tech

SUD



Описание

Данная линия разработана специально для начинающих производителей светодиодного освещения.

Специфика светодиодного производства заключается в необходимости иметь скоростное оборудование, способное работать со светодиодами различных модификаций, а также минимальным набором SMD компонентов.

В основе линии заложена архитектура стандартной линии сборки SMD компонентов, но оборудование модифицировано специально для работы со светодиодами.

Линия работает как с платами, выполненными из FR4, так и с алюминиевыми платами размером до 510 x 460 мм.

Длина печи позволяет работать с длинными алюминиевыми платами (с высокой теплоемкостью) согласно температурному профилю рекомендованному производителем светодиодов без снижения скорости работы остальной линии.

Для установки светодиодов на платы применяются специальные вакуумные захваты, которые исключают повреждение силиконовых линз компонентов.

Они выполнены из безадгезионных материалов, что исключает вероятность прилипания линз к захвату.

Уникальной особенностью линии является возможность работы с россыпью светодиодов, что позволяет снизить стоимость закупаемых компонентов и сократить конечную стоимость выпускаемых светильников.

Характеристики линии

  • Размер печатной платы: от 50 х 50 мм до 510 х 460 мм
  • Производительность по стандарту IPC-9850: 15 000 компонентов в час для светодиодов и чип компонентов
  • Устанавливаемые компоненты: от 0201 до 18 х 18 мм (или 24 х 18 мм для разъёмов), макс. высота компонента 10 мм
  • Количество 8 мм питателей: 50 шт.
  • Точность установки компонентов: ± 50 мкм (при 3 σ)
  • Контроль нанесения паяльной пасты: 2D оптическая система
  • Печь: 9 зон нагрева, и 3 зоны охлаждения

Перечень опций

Для автомата установки SMD компонентов:

  • Классические ленточные питатели (C-Feeder) для ширины ленты 8 – 88 мм
  • Скоростные ленточные питатели (eX-Feeder) для ширины ленты 8 – 88 мм
  • Вибропитатель на 6 стиков (пеналов)
  • Автоматический питатель из россыпи (LSM2)
  • Ручной питатель для микросхем в паллетах JEDEC
  • Опция расширения конвейера для работы с платами до 1 200 мм в длину

Для принтера нанесения паяльной пасты

  • Пневматические опорные пины
  • Автоматическое добавление паяльной пасты
  • Cистема поддержания микроклимата в принтере

Для печи оплавления паяльной пасты

  • Устройство для контроля температуры на поверхности печатной платы
  • Возможна модификация печи для пайки в азотной среде
