M10 V Автомат для установки SMD компонентов

M10 – универсальный автомат для установки компонентов поверхностного монтажа от 0201 до 35х35 мм, с функцией видеоцентрирования компонентов. Автомат - оптимальное решение для производственных участков с малой площадью и небольшими объемами выпуска продукции.Данная модель представляет собой идеальное соотношение цены, качества и производительности.

Производительность: 1 200 - 1 600 комп/час.

M10V снабжен камерой для считывания реперных знаков с платы и визуального обучения при программировании новой продукции.

Данные возможно вводить вручную в режиме «TEACH-IN» или конвертировать из CAD-файла.
Система имеет удобное программное обеспечение,что позволяет сочетать высокую точность и качественное распознавание.

Оси X и Y работают при помощи шаговых двигателей и редукторов, которые обеспечивают на один шаг двигателя 0,01 мм перемещения головы по оси. Считывание местоположения монтажной головки основано на использовании высокоточных магнитных энкодеров с шагом магнитных меток 5 мкм. Таким образом, благодаря простому механическому решению выдерживается высокая точность работы системы. В установщике на передвижения по всем осям используются только ременные передачи, что позволяет свести к минимуму техническое обслуживание.

Достоинства автомата М10V:

  • высокая точность установки в своем классе
  • надежная конструкция питателей
  • простое программирование
  • быстрая переналадка
  • минимальное техническое обслуживание
  • высокий уровень надежности
  • минимальные затраты на содержание автомата
  • доступная цена

Спецификация моделей:


Параметры

MX80

MX70

M10V

Скорость установки

по стандарту IPC9850

4 000

комп/час

2 400

комп/час

1 200–1 600

комп/час

Максимальное количество

ленточных питателей

(8 мм)


80 шт.


64 шт.


32 шт.

Точность установки

0,08 мм

Максимальный размер печатной платы

325 х 500 мм

330 х 500 мм

300 х 400 мм

Рабочая область

325 х 500 мм

330 х 500 мм

300 х 400 мм

Диапазон устанавливаемых

компонентов

Мин.

0201

Макс.

40 х 40 мм (QFP, BGA)

Минимальный шаг выводов микросхем

0,4 мм

0,5 мм

Шаг перемещения

по осям X, Y

5 мкм с контролем при помощи линейных магнитных сенсоров

Типы подачи

компонентов

Ленты 8, 12, 16, 24, 32, 44 мм; вибропитатель SO8–PLCC84; лотки; поддоны; питатель компонентов из россыпи;

Круговая ориентация с шагом

0,05°

Устройство смены насадок

Автоматическое, 8 насадок

Давление и расход воздуха

0,6 МПа; 20 л/мин

Потребление электроэнергии

230 В; 50 Гц; 0,4 кВт


Видеосистема

Система центрирования компонентов; автоматическое распознавание реперных отметок; автоматическое распознавание «плохих» отметок

Панель управления

ЖК 17’’, клавиатура, мышка

Опции

CAD конвертер

CAD конвертер, дозатор паяльной пасты

Габариты

900 x 1250 x 1230 мм

750 x 1100 x 1350 мм

750 x 830 x 550

мм

Вес

250 кг

150 кг

70 кг

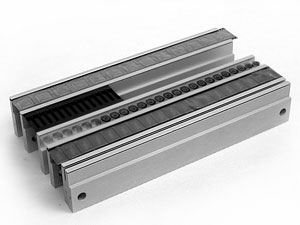

strip feeder

* данный тип питателя располагается в рабочей зоне автомата, позволяет устанавливать компоненты, находящиеся в специальных лентах.

Автомат спроектирован и изготавливается польской компанией Mechatronika c применением оригинальных технологий.
