Отслеживайте дефекты перед установкой компонентов и используйте качественные паяльные материалы


Главной целью каждого производителя является выпуск качественного продукта без затрат на его ремонт. Для достижения такого результата необходим контроль и управление каждым этапом производственного процесса. В рамках проводимой акции компания «ЛионТех» проведет на Вашем производстве технологический аудит и отработку технологического процесса нанесения паяльной пасты. Ведь именно некачественное нанесение паяльной пасты часто является первопричиной дефектов, которые проявятся на последующих этапах производства.

Основными причинами брака являются недостаточное или избыточное нанесение паяльной пасты. Основные параметры, непосредственно влияющие на процесс нанесения пасты:

материал, твердость и степень износа ракеля;

угол наклона рабочей поверхности ракеля (т.н. «угол атаки»);

усилие вертикального прижима ракеля;

скорость перемещения ракеля;

величина зазора между ПП и трафаретом (контактный/бесконтактный способ);

высота отделения трафарета от ПП;

скорость отделения трафарета от ПП.


Система контроля нанесения паяльной пасты MS-11

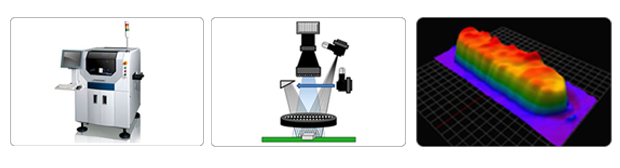

Рис. 1 - Система контроля нанесения паяльной пасты MS-11.


Новейшая система оптического контроля SPI MS11 фирмы MIRTEC (Южная Корея) помогает не только обнаружить некачественное нанесение паяльной пасты, но и предупредить дефект при помощи «3D-инспекции». Данная технология позволяет проводить анализ причин возникновения дефектов, после чего происходит организация обратной связи с оборудованием нанесения пасты (трафаретные принтеры и дозаторы) и отладка техпроцесса. Другими словами, системы SPI предназначены не для фиксации дефектов, а для их предупреждения. Применение системы автоматической оптической инспекции нанесения паяльной пасты позволяет на порядок снизить количество дефектов, возникающих на этом этапе, исключить влияние человеческого фактора, т.е. делает производственную линию более сбалансированной и управляемой. Легче отладить нанесение паяльной пасты, чем ремонтировать продукцию в последствии.

MS-11 (3D SPI) Система автоматической 3D инспекции паяльной пасты с камерой 15.0МПкс сегодня это:

  • Инспекция паяльной пасты  с помощью технологии трёхмерной проверки после нанесения трафаретным или каплеструйным принтером. Определение дефекта на первом же этапе в процессе сборки ПП  приводит к улучшению  качества  на протяжении всего цикла.
  • Точность Благодаря получению трехмерного изображения с погрешностью  измерения  ±2 мкм. Система может точно вычислить объем и форму нанесенной паяльной пасты на площадку для компонентов типоразмерами – 01005.
  • Скорость Камера разрешением 15 Мегапикселей позволяет достигать высокую скорость инспекции с сохранением заявленной точности измерения.
  • Технология Наличие 4-х проекторов, работающих по бестеневой технологии Moiré, позволяет строить объемное изображение контактной площадки с нанесенной паяльной пастой  и выводить изображение на монитор оператора в реальном времени.

Читать подробнее о системе MS-11(3D SPI)

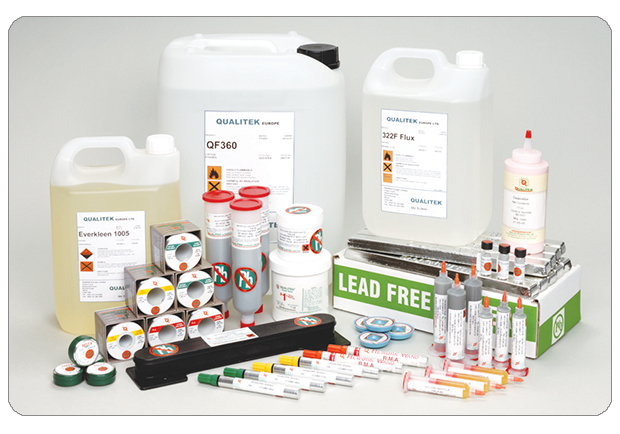

Qualitek – мировой производитель полной линейки паяльных материалов для электронных отраслей промышленности. Компания была основана в 1980 году в штате Иллинойс, США. Инженеры компании Qualitek разработали передовые технологии промышленного производства практически безоксидного припойного порошка, который является основой для производства паяльных паст. Быстрый рост компании стал результатом ориентации на качество, сервис и технологию. Технологии производства паяльной пасты Qualitek непрерывно обеспечивают высокое качество пасты, подтверждением чему служит сертификация компании согласно стандартам качества ISO 9002 и QS 9000. Более того, продукты компании Qualitek не только соответствуют или превышают действующие отраслевые стандарты IPC и ASTM J_STD, но и преуспевают в сравнении с продукцией конкурентов. Сегодня Qualitek является международным поставщиком высококачественных припоев, паяльной химии и других материалов. В России официальным дистрибьютором компании Qualitek выступает ООО «ЛионТех».

Перейти в каталог паяльных материалов



Дата публикации: 27.08.2015 08:41:00
