БУ комплексная SMT-линия поверхностного монтажа
Комплексная SMT-линия: установщики Assemblion MG-1R_SF_CL i, принтер MPM Momentum, АОИ CyberOptics Flex Ultra 12M
Предлагается полностью укомплектованная линия поверхностного монтажа, включающая три высокопроизводительных автомата установки компонентов MG-1R_SF_CL i (2008, 2011, 2012 г.в.), трафаретный принтер MPM Momentum (2008 г.в.) и систему автоматической оптической инспекции CyberOptics Flex Ultra 12M. Оборудование идеально подходит для среднего и крупносерийного производства, обеспечивая высокую точность, производительность и контроль качества на всех этапах.

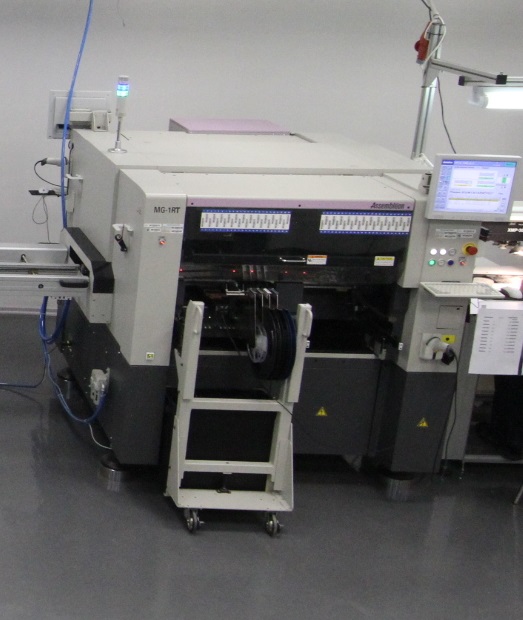

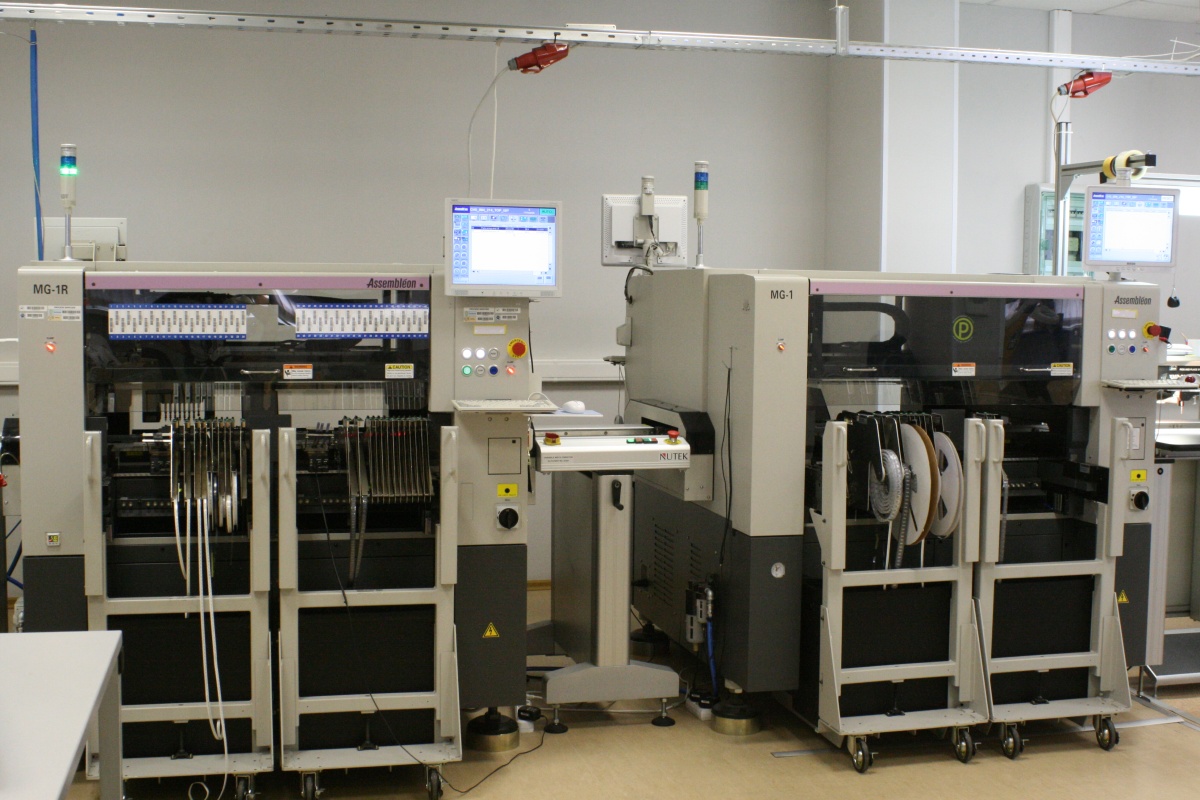

1.Высокопроизводительные установщики MG-1R_SF_CL i (3 единицы)
Состав:
Автоматы установки компонентов - 3 единицы
Модель: MG-1R_SF_CL i
Годы выпуска: 2008, 2011, 2012
Установочные головки: 8 шт. SF с сервоприводом (на каждом автомате)
Базовая комплектация:
Вакуумные захваты:
-
Набор вакуумных захватов:
-
Захват тип 212A - 8 шт
-
Станция смены захватов включает:
-
Захват тип 211А - 8 шт
-
Захват тип 213А - 4шт
-
Захват тип 214А - 4шт
-
Захват тип 215А - 1шт
-
Система очистки захватов
Системы технического зрения:
-
Камера линейной матрицы 45 мм (фронтальное и боковое освещение) для центровки.
-
Перемещаемая камера распознавания реперных знаков с авторегулировкой освещения.
Управление:
-
15" ЖК-монитор, панель, клавиатура, мышь (с фронтальной стороны)
-
SMEMA интерфейс
Оснастка и ЗИП:
Набор инструментов для обслуживания
Комплект ЗИП первого приоритета, включая захваты:
-
Захват тип 211А - 1шт
-
Захват тип 212А - 1шт
-
Захват тип 213А - 1шт
-
Захват тип 214А - 1шт
10 питателей-заглушек
-
Система автоматической смены ширины конвейера.
-
Накопитель отбракованных компонентов.
-
Две корзины для отработанной ленты.
Дополнительные опции (установлены на каждый автомат):
-
Двойная система поддержки печатных плат с сервоуправлением (включая 12 штырей и фиксацию по краям).
-
Система индикации состояния питателей.
-
Дополнительный ЖК-монитор, панель, клавиатура, мышь (с задней стороны).
-
Система контроля правильной установки питателей.
Система смены питателей FES
Каждый автомат оснащен системой быстрой смены питателей FES:
-
Фронтальная часть: две сменные тележки FES (2×24 позиции) для оперативной переналадки.
-
Задняя часть: фиксированная база питателей.
-
Дополнительно в комплект входят 4 отдельные тележки FES для хранения и подготовки питателей.
Общий комплект системы FES включает:
-
Система FES смены CLi питателей 2×24 позиции с фронтальной стороны - 1 комплект
-
Телеги для питателей FES: 10 шт. (2 сменных спереди на каждом автомате и 4 дополнительных)
Полное количество питателей:
-
Питатель 8 мм - 108 шт
-
Питатель 8 мм (0402) - 49 шт
-
Питатель 12 мм - 16 шт
-
Питатель 16 мм - 12 шт
-
Питатель 24 мм - 7 шт
-
Питатель 32 мм - 2 шт
-
Питатель 44 мм - 2 шт
-
Питатель 56 мм - 2 шт
-
Мультистик (вибро) - 3 шт
Документация и сертификация:
-
Пакет документации (английский)
-
CD со справочником
-
Руководство по питателям
-
Соответствие стандарту безопасности CE
-
Соответствие стандарту ESD в области антистатики

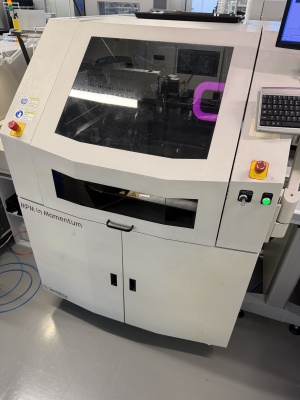

2.Трафаретный принтер MPM Momentum (Моментум) с опциями 2D-инспекции и автоматической расстановки штырей
|
Параметр |
Значение |
|
Тип |
Трафаретный принтер |
|
Модель |
MPM Momentum |
|
Год выпуска |
2008 |
|
Точность нанесения пасты/клея |
±25.0 мкм |
|
Повторяемость процесса совмещения |
±12.5 мкм |
|
Время цикла |
12.5с |
|
Интерфейс связи |
SMEMA, Ethernet |
|
Питание |
1 фаза, 208В / 240В |
|
Цвет |
Gemini Light Gray (стандартный) |
1. Печатный узел и ракели
-
Головка принтера с программируемым давлением каждого ракеля (независимое управление).
-
Три пары металлических ракелей различных размеров:
-
300 мм
-
460 мм
-
608 мм
-
Программируемая очистка трафарета (режимы: сухая, с растворителем, с вакуумом).
2. Система совмещения и контроля
-
Цифровая видеокамера с телецентрической оптикой, светодиодной подсветкой и ультразвуковым сенсором наличия платы.
-
Автоматическое позиционирование трафарета.
-
Высокая стабильность совмещения благодаря системе параллельного управления процессами CanOpen.
3. Транспортировка и позиционирование плат
-
Конвейер с передним неподвижным рельсом (ширина рельса 3 мм).
-
Диапазон толщин плат: 0.2 мм – 5.0 мм.
-
Размеры плат (X × Y): от 50.8 × 50.8 мм до 609.6 × 508 мм.
-
Программируемая остановка платы (жестким упором или по сенсору).
-
Удержание платы:
-
ножом сверху;
-
вакуумом (вакуумный насос встроен в принтер).
-
Комплект вакуумных планок трех размеров: 254 мм, 460 мм, 608 мм.
4. Работа с трафаретами
-
Размер рамы трафарета по промышленному стандарту: 29" x 29".
-
Возможность использования рам других размеров с применением адаптера (приобретается отдельно).
5. Управление и интерфейс
-
Интуитивно понятный графический интерфейс Benchmark на базе ОС Windows XP.
-
Управление на основе PC (клавиатура, трэкбол, DVD-RW, USB).
-
Программное обеспечение сбора статистики процесса.
-
SMEMA интерфейс, Ethernet, соответствие нормам безопасности CE.
-
Сигнальный фонарь.
6. Поддержка плат
-
Поддерживающие штыри: 10 штук в базовой комплектации.
Установленные опции:
-
Contrast Based 2D Inspection 2D инспекция на основе анализа контрастности (Система автоматического контроля нанесения пасты на контактные площадки)
-
AutoTooling (Автоматическая расстановка штырей поддержки печатной платы)

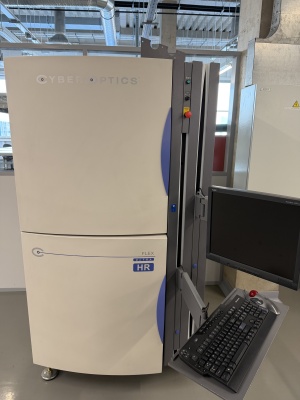

3. Система автоматической оптической инспекции (АОИ) CyberOptics Flex Ultra 12M
|
Параметр |
Значение |
|
Модель |
CyberOptics Flex Ultra 12M |
|
Тип |
Автоматическая оптическая инспекция (АОИ) |
|
Максимальный размер печатной платы |
304 × 508 мм |
|
Типовая скорость инспекции |
>50 см²/сек |
|
Максимальная высота компонентов |
до 32 мм |
|
Оптическая система |
13 цветных камер высокого разрешения (3.1 Mpx CCD) + стерео система 3D |
|
Интерфейс связи |
SMEMA (опционально) |
|
Питание |
Уточняется |
|
Цвет |
Стандартный промышленный |
Комплектация и технические особенности
1. Оптическая система и технологии инспекции
-
13 цветных камер высокого разрешения (3.1 Mpx CCD) — обеспечивают детальное изображение всей поверхности платы.
-
Стереоскопическая 3D-система — позволяет точно измерять высоту компонентов, выявлять приподнятые выводы, «холодную» пайку и другие объемные дефекты.
-
Программное обеспечение Statistical Appearance Modeling (SAM) — интеллектуальный алгоритм обнаружения дефектов на основе статистической модели внешнего вида, минимизирующий ложные срабатывания и упрощающий настройку.
2. Транспортировка и позиционирование
-
Автоматическая регулировка ширины конвейера — быстрая переналадка под различные типоразмеры плат без участия оператора.
-
Конвейерная система с интерфейсом SMEMA для легкой интеграции в производственную линию.
3. Инспекционные возможности
Типы инспектируемых компонентов:
-
Все типы SMD-компонентов: от чип-компонентов 0201 до микросхем с шагом выводов 0.3 мм
-
Компоненты, монтируемые в отверстия (THT)
-
Разъемы, индуктивности, экраны и другие элементы
Обнаруживаемые дефекты компонентов:
-
Отсутствие компонента
-
Нарушение полярности
-
Разворот на ребро («tombstone»)
-
Распознавание маркировки (несоответствие номинала)
-
Повреждение выводов
-
Приподнятые выводы (на основе 3D-данных)
-
Поворот/смещение компонента
Обнаруживаемые дефекты паяных соединений:
-
«Холодная» пайка (недостаточное смачивание)
-
Отсутствие припоя
-
Избыточное количество припоя
-
Короткое замыкание (перемычки припоя)
-
Проблемы смачиваемости
-
Приподнятые выводы (определяются по 3D-профилю)
Дополнительные опции
-
Рабочая станция для offline-программирования и просмотра дефектов.
