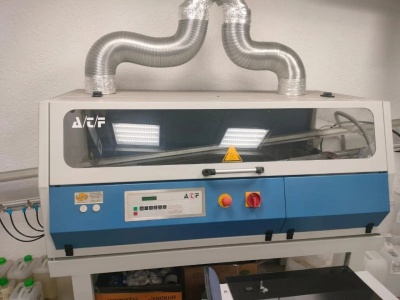

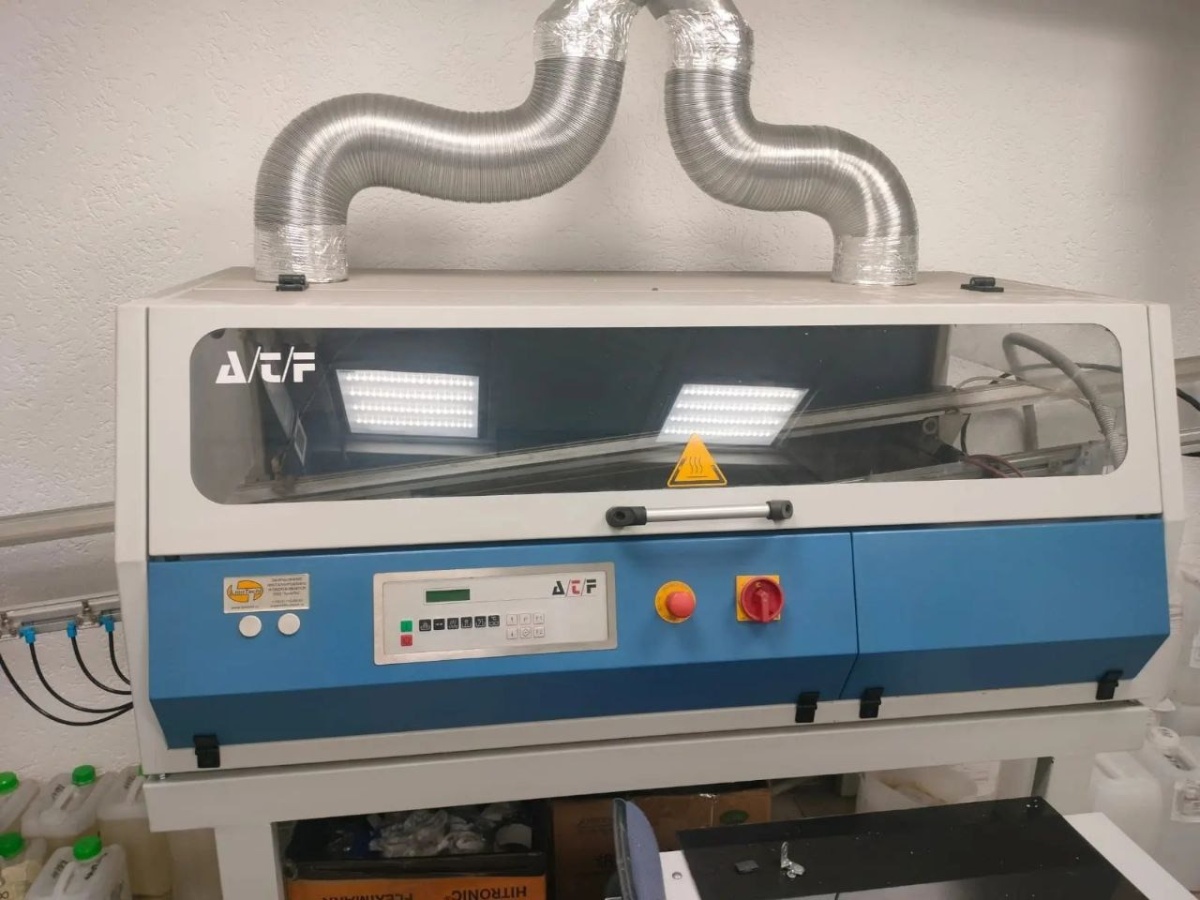

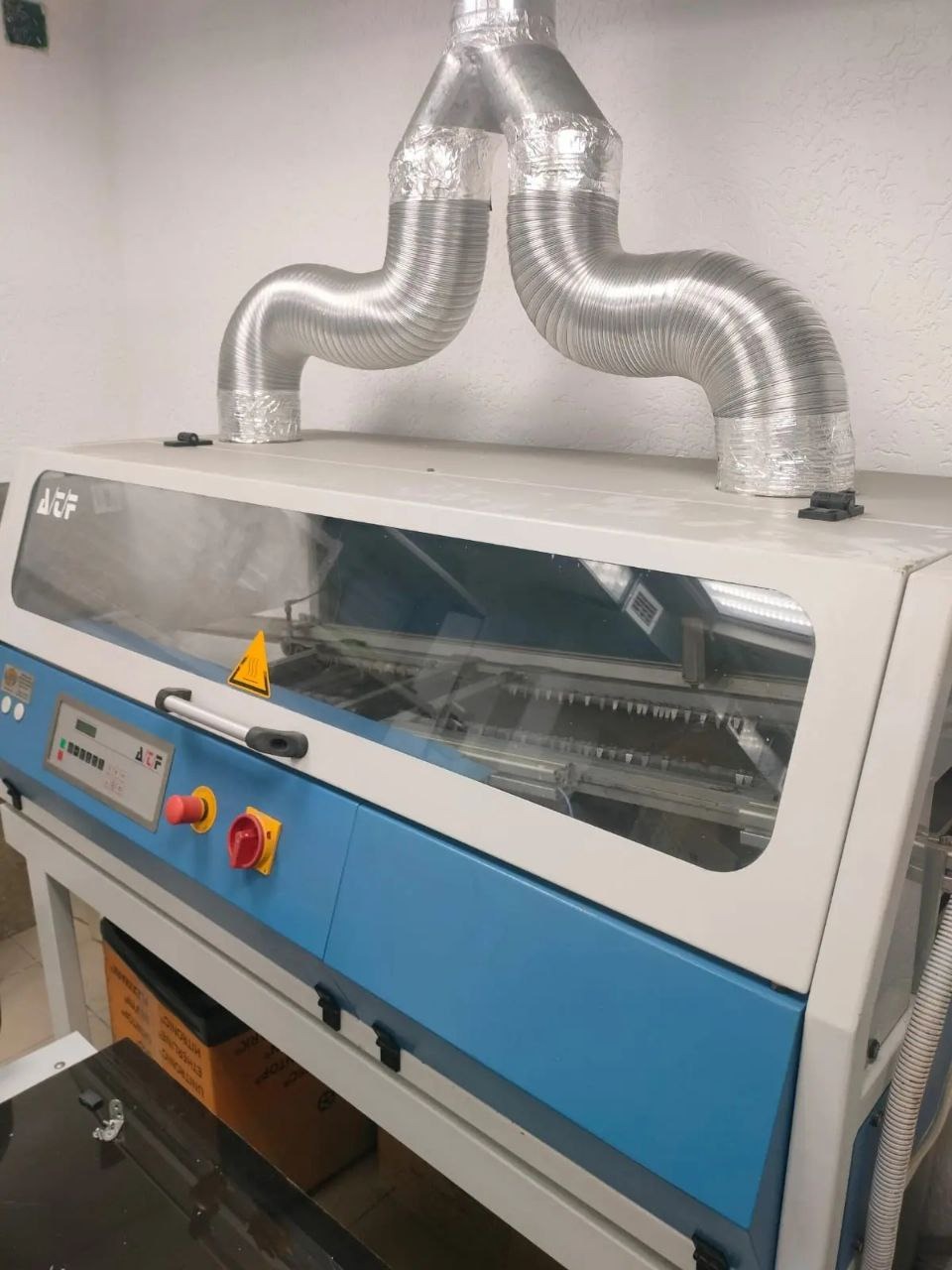

БУ Установка для пайки двойной волной припоя настольного типа ATF 13/25
Предлагается компактная установка для пайки двойной волной припоя настольного типа ATF 13/25 - идеальное решение для мелкосерийного и опытного производства, ремонтных участков и лабораторий. Благодаря двойной волне припоя и регулируемому углу наклона конвейера, оборудование обеспечивает качественную пайку
Установка оснащена зоной предварительного нагрева длиной 700 мм, регулируемой скоростью конвейера и максимальной температурой припоя до 300°C. Компактные размеры (1600×850×760 мм) позволяют разместить её в ограниченном пространстве без потери функциональности. В базовой комплектации - рамка для плат размером до 330×250 мм.
|
Параметр |
Значение |
|
Тип |
Установка пайки двойной волной, настольная |
|
Модель |
ATF 13/25 |
|
Год выпуска |
2011 |
|
Рабочая ширина |
250 мм |
|
Длина зоны предварительного нагрева |
700 мм |
|
Угол наклона конвейера |
5° - 9° (регулируемый) |
|
Скорость движения конвейера |
0.2 - 2 м/мин |
|
Максимальная температура припоя |
300° C |
|
Вес припоя |
120 кг |
|
Объем емкости с флюсом (пенный) |
2,5 л |
|
Объем емкости с флюсом (спрей, опция) |
15 л |
|
Потребление воздуха |
60 л/мин при 6 Бар |
|
Потребление азота (опция) |
5 - 8 м³/ч, чистота ≥ 99,996% |
|
Требование к вытяжке |
2 трубы Ø150 мм, 600 м³/ч |
|
Электропитание |
230/400 В, 3 фазы, 50/60 Гц |
|
Потребляемая мощность (макс.) |
12 кВт |
|
Габаритные размеры (Д×Ш×В) |
1600 × 850 × 760 мм |
|
Вес |
190 кг |
Комплектация:
Базовая комплектация:
-

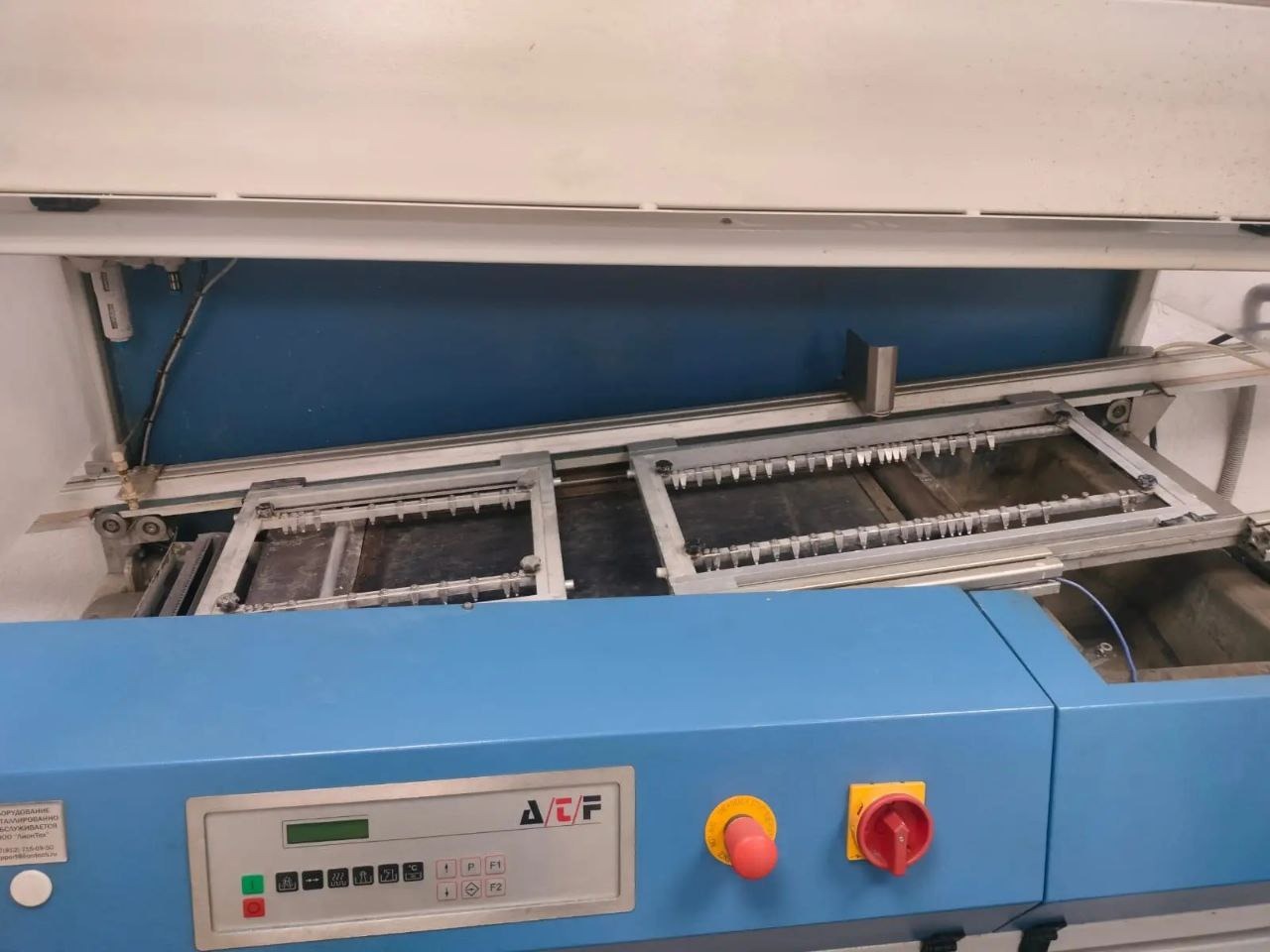

Рамка для плат - 1 шт. (максимальный размер платы 330×250 мм);
-
Пенный флюсователь - емкость 2,5 л;
-
Система двойной волны припоя;
-
Зона предварительного нагрева 700 мм;
-
Регулируемый угол наклона конвейера (5°-9°);
-
Конвейер с регулируемой скоростью (0.2-2 м/мин)
-
Система управления температурой припоя (до 300°C);
-
Вытяжные патрубки для подключения вентиляции.
Дополнительные опции (приобретаются отдельно):
-
Система подачи азота – снижает окисление припоя, улучшает качество пайки и уменьшает образование шлака (потребление 5–8 м³/ч, чистота ≥99,996%)
