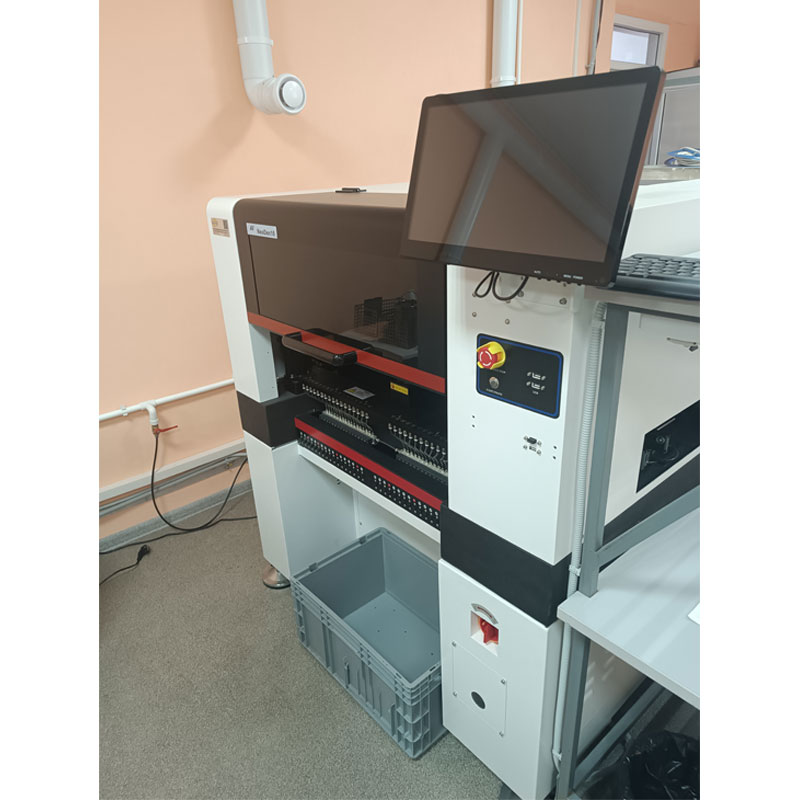

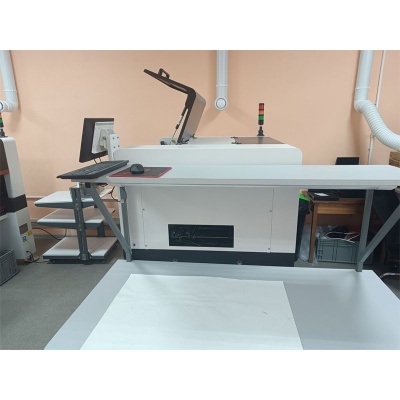

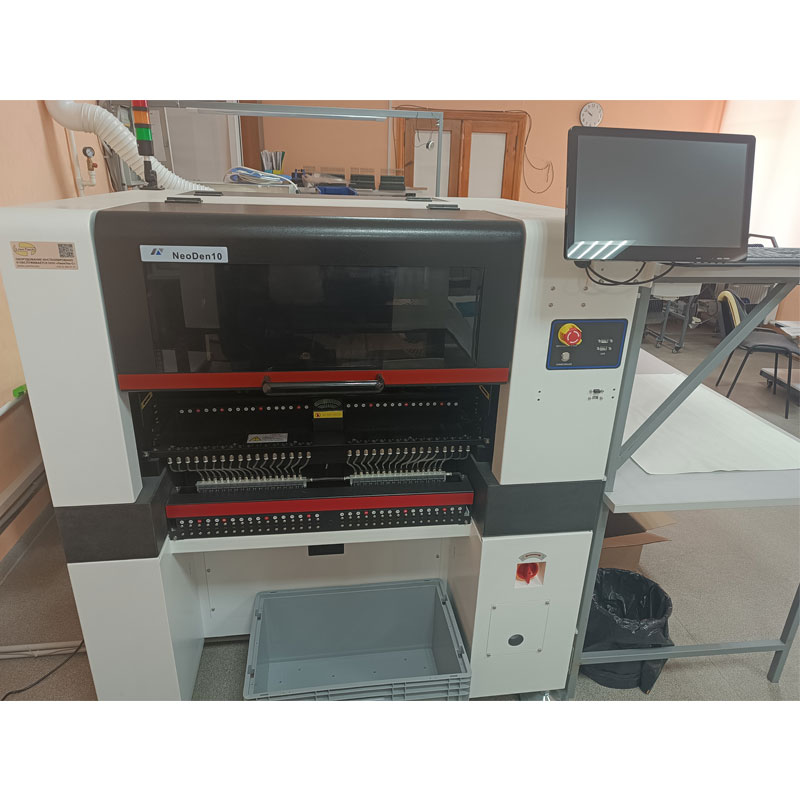

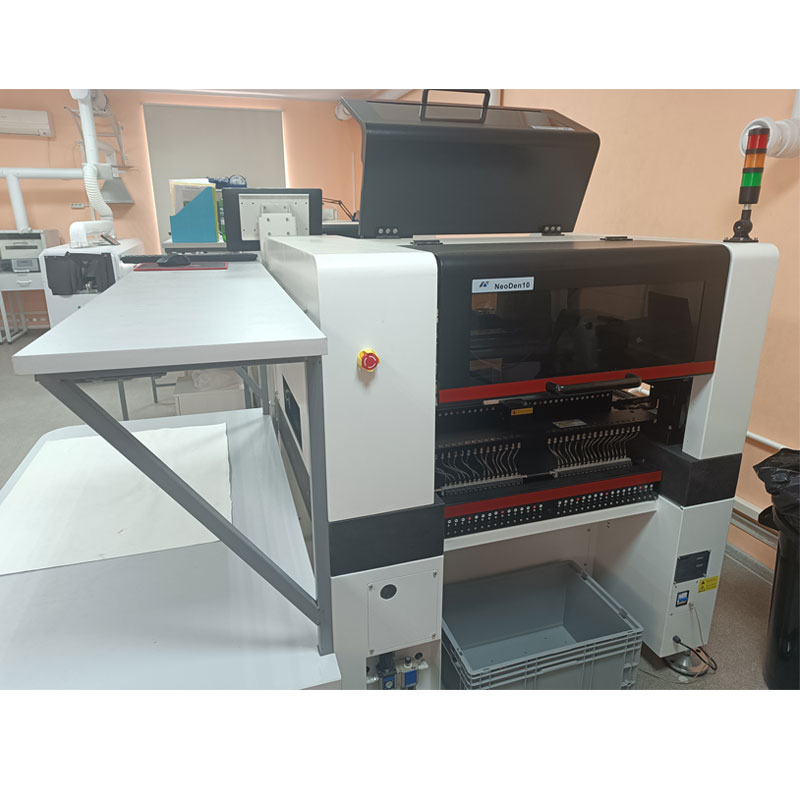

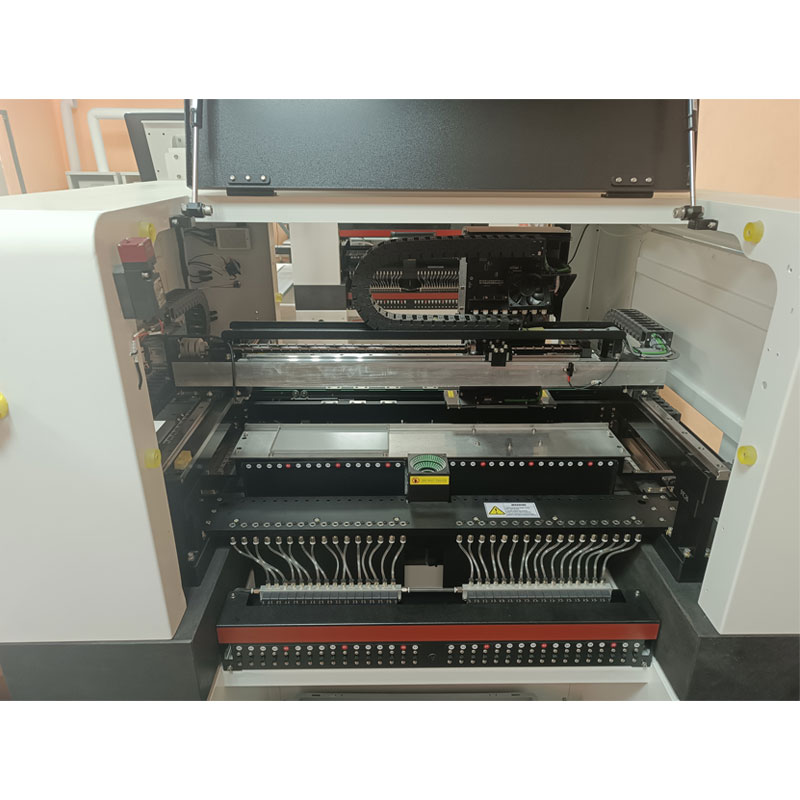

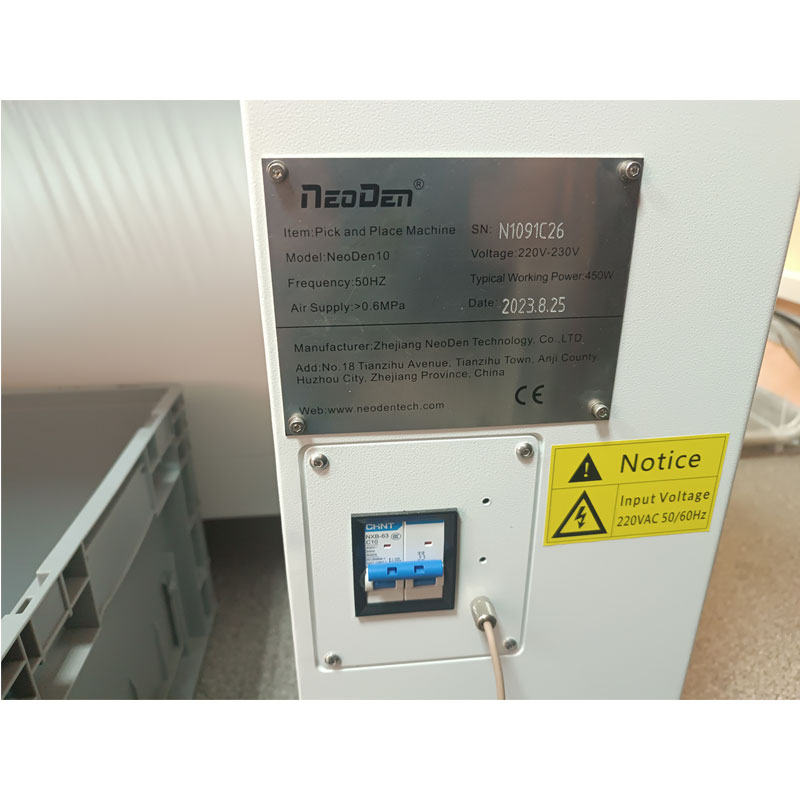

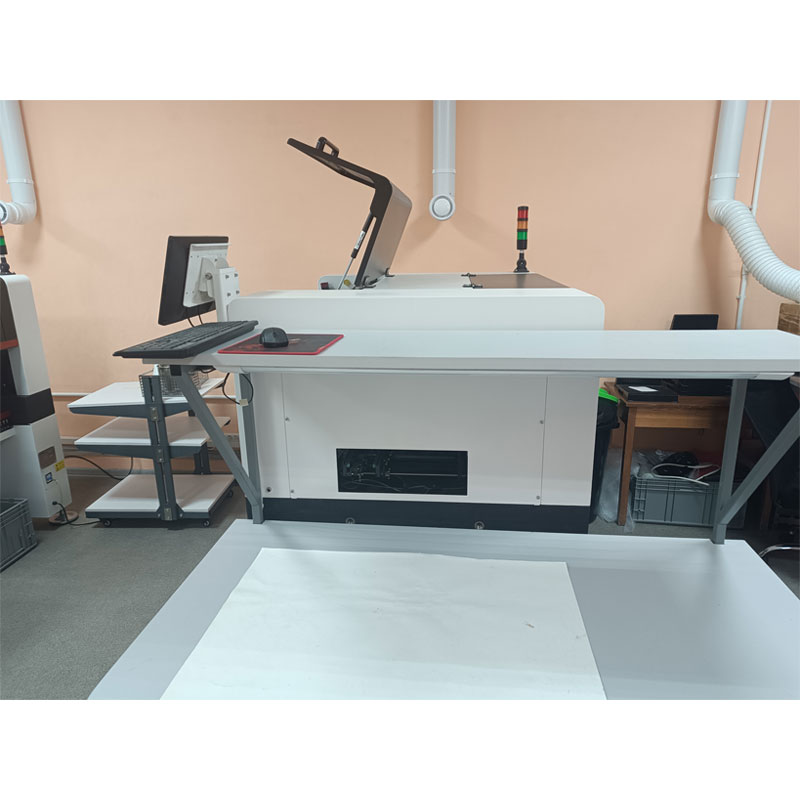

Б/У автомат для установки SMD компонентов NeoDen 10
Предлагается высокопроизводительный автомат установки компонентов с 8 установочными головками, обеспечивающий максимальную скорость монтажа 16 000 компонентов в час. Оборудование сочетает высокую точность позиционирования (±0,01 мм) и широкий диапазон обрабатываемых компонентов - от миниатюрных 0402 (0201 с электрическим питателем) до микросхем размером 40×40 мм с шагом выводов 0,5 мм.
Автомат поддерживает различные типы подачи: ленточные питатели (8-56 мм), пеналы, поддоны (до 10 JEDEC-поддонов). В комплект входит 10 вакуумных захватов разных типов, питатель для паллет с микросхемами, система распознавания линейного типа, ПО импорта CAD-данных. Оборудование идеально подходит для среднего и крупносерийного производства печатных плат.
Основные характеристики
|
Параметр |
Значение |
|
Максимальная скорость установки |
16 000 комп/ч |
|

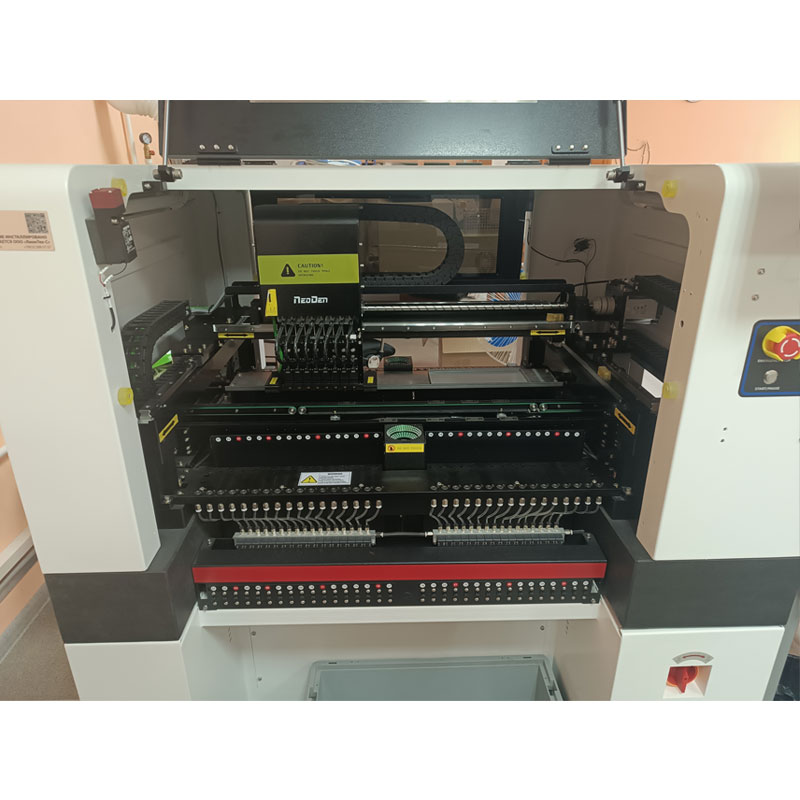

Количество установочных головок |
8 шт |
|
Точность установки |
± 0,01 мм |
|
Максимальные габариты платы (стандарт) |
540 × 300 мм |
|
Максимальные габариты платы (опция) |
540 × 1200 мм |
|
Максимальные габариты платы (с Tray-feeder) |
540 × 200 мм |
|
Минимальный размер компонента |
0402 (0201 при подаче из электрического питателя) |
|
Максимальный размер компонента |
40 × 40 мм (шаг выводов 0,5 мм) |
|
Максимальная высота компонента |
16 мм |
|
Максимальное количество питателей |
66 шт |
|
Максимальное количество поддонов |
10 шт (2 стандартных JEDEC-поддона 322,6 × 136 мм на стол) |
|
Виды ленточных питателей* |
8, 12, 16, 24, 32, 44, 56 мм |
|
Типы подачи компонентов |
Ленточные, пенальные, поддоны |
|
Вибропитатель |
Опция |
|

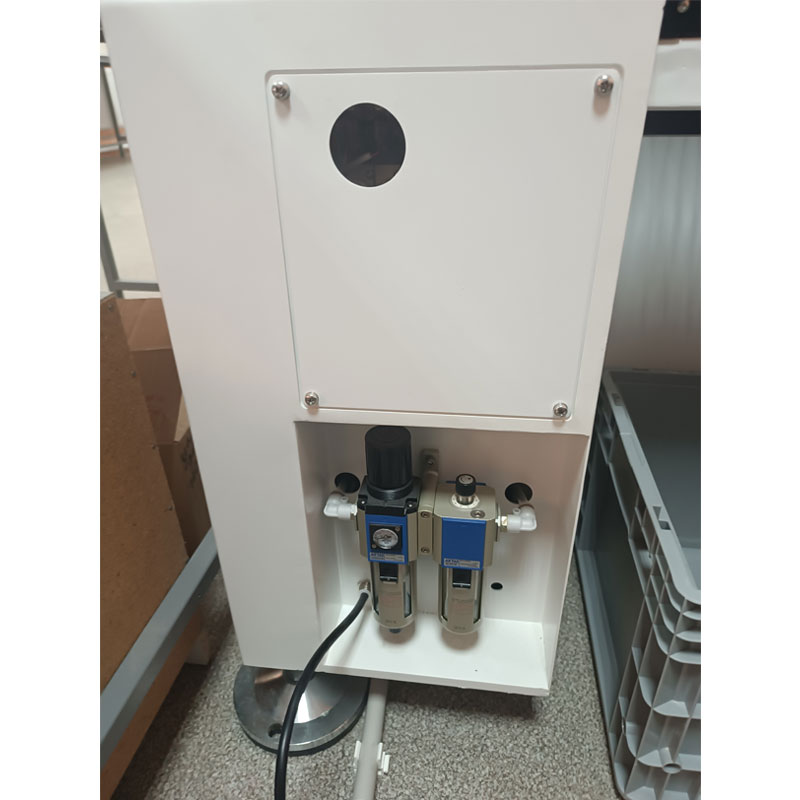

Потребление воздуха |
150 л/мин |
|
Энергопотребление |
220 В, 500 Вт |
|
Габариты (Д × Ш × В) |
1288 × 1064 × 1390 мм |
|
Масса |
1100 кг |
Комплектация
В комплект поставки включено:
Вакуумные захваты (10 шт.):
-
CN40 (1 шт.) - для компонентов 0402
-
CN65 (2 шт.) - для компонентов 0402, 0603
-
CN100 (2 шт.) - для 0805, диодов, 1206, 1210
-
CN140 (2 шт.) - для 1206, 1210, 1812, 2010, SOT23, 5050
-
CN220 (1 шт.) - для SOT89, SOT223, SOT252
-
CN400 (1 шт.) - для микросхем от 5 до 12 мм
-
CN750 (1 шт.) - для микросхем от 12 мм
- Прочее оборудование и ПО:
-
Питатель для паллет с микросхемами (Tray-feeder)
-
Скоростная видеосистема распознавания линейного типа
-
ПО для импорта данных из CAD
-
Базовое программное обеспечение
Питатели в комплект не входят.
Технические особенности:
-
Высокая производительность - 16 000 компонентов в час обеспечивают быструю окупаемость в серийном производстве.
-
Точность позиционирования - ±0,01 мм позволяет работать с мелкими компонентами и плотным монтажом.
-
Гибкость - поддержка плат длиной до 1200 мм (опция) и возможность работы с поддонами (Tray-feeder).
-
Широкая номенклатура компонентов - от 0201 до крупных микросхем 40×40 мм.
-
Развитая система захватов - 10 насадок в комплекте покрывают большинство типов компонентов.
-
Удобство программирования - импорт CAD-данных и скоростное распознавание компонентов.
-
Экономичность - низкое энергопотребление (500 Вт) и умеренный расход воздуха (150 л/мин).
Преимущества оборудования
-
Идеально для средне- и крупносерийной сборки.
-
Работает с ленточными, пенальными и поддонными подачами.
-
Имеет полный комплект захватов.
-
Промышленный ПК и линейная видеосистема обеспечивают стабильность.
Состояние и готовность
-
Состояние: б/у
-
Год выпуска: 2023
-
Документация: руководство по эксплуатации
