IP-500 Desktop Factory - настольная фабрика

IP-500 Desktop Factory - настольная фабрика

Скачать PDF


Настольная система IP-500 Desktop с рабочим полем 400х400 мм является идеальной платформой для задач мелкосерийного производства, прототипирования, выполнения НИОКР и часто используется на начальном этапе автоматизации производства. Она строится на базе 2-осевого робота с линейными приводами, не требующими обслуживания. Оси системы открыты, но благодаря тому, что скорости перемещения по осям и усилия подачи снижены, система остается безопасной для работы оператора. Несмотря на настольное исполнение, IP-500 Desktop обеспечивает качество, точность и надежность выполняемых процессов на уровне серийного оборудования.


Пример возможного функционала настольной системы IP-500 Desktop:

  • Сборка с относительным ориентированием компонентов
  • Многоуровневая сборка
  • Монтаж компонентов (размер от 200х200 мкм)
  • Монтаж преформ
  • Монтаж кристаллов и флип-чипов (диаметр пластины до 6”)
  • Переворот компонента на 90°/180°
  • Автоматическая смена инструмента
  • Дозирование методом «время/давление»
  • Шнековое дозирование
  • УФ-отверждение
  • Измерение высот
  • Очистка дозирующих игл
  • Автокалибровка дозирующей иглы
  • Оптическая инспекция
  • Прослеживаемость производства

В зависимости от поставленной задачи IP-500 Desktop может быть оснащена практически любым из доступных модулей Component Matrix. Таким образом, на этой компактной настольной установке может быть реализован тот технологический процесс, который необходим для решения текущих задач производства.

Для внедрения IP-500 Desktop не требуется больших инвестиций, но эта «мини-фабрика» позволяет автоматизировать производство на начальном этапе и быстро выводить на рынок новые разработанные продукты.

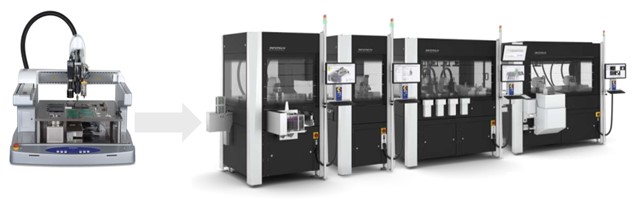

В случае необходимости параметры рабочих процессов могут быть легко транслированы на производственные модули Infotech IC-900/1200/1600/1800/2000. Поэтому переход от полуавтоматического мелкосерийного производства к полностью автоматическому может быть выполнен с минимальными затратами на внедрение оборудования и адаптацию технологического процесса.


Технические характеристики IP-500

Модель

IP-500

Рабочее поле

400 х 400 мм

Габариты устанавливаемого компонента/кристалла

от 200 х 200 мкм

Точность монтажа

±10 мкм / 3σ

Время цикла

4,4 с (в зависимости от задачи)

Внешние размеры (ШхГхВ)

823 х 836 х 758 мм
