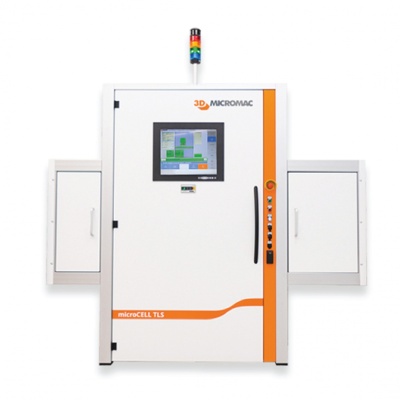

microCELL TLS – высокопроизводительная система лазерной резки солнечных элементов

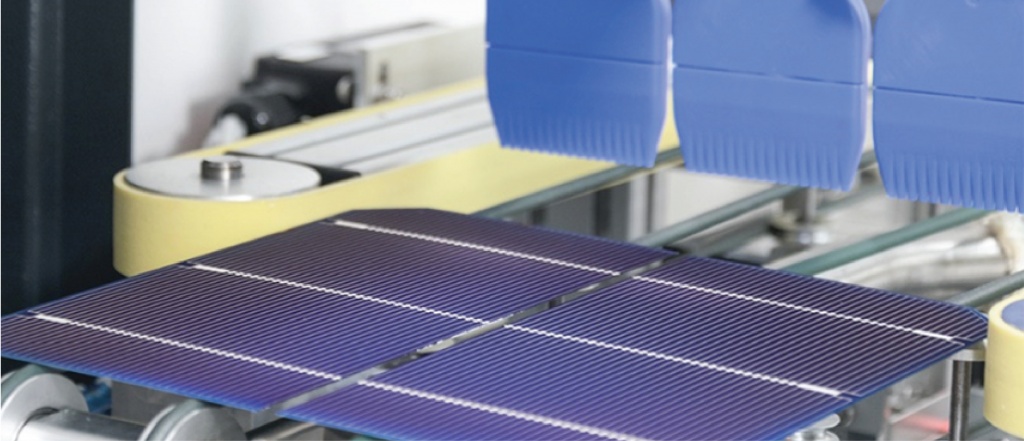

Система microCELL TLS – это высокопроизводительная система лазерной резки, предназначенная для разделения полноразмерных солнечных элементов на половинные ячейки Half-Cells или на полоски, используемые при сборке солнечных панелей по технологии Shingled-Cells (перекрывающиеся ячейки).
Технология TLS (лазерное управляемое термораскалывание), применяемая в этом оборудовании, позволяет добиваться высочайшего качества кромки при сохранении механической прочности ячеек. Эти факторы в совокупности обеспечивают высокую надежность солнечных модулей и низкую скорость деградации их мощности на протяжении всего срока службы.
Благодаря высокой скорости резки и инновационной конструкции конвейерной системы, установка microCELL TLS может использоваться в крупносерийном производстве ячеек Half Cell и Shingled-Cell.
Особенности microCELL:
- Высокоскоростная лазерная резка «на лету» с непревзойденным соотношением затраты/качество
-
Бесконтактное разделение за один проход
-
Высокая производительность – более 5000 пластин в час при разделении на половинные ячейки half-cells, более 4000 пластин в час при разделении на shingled-cells
- Невысокий объем необходимых капиталовложений, низкая стоимость владения оборудованием
- Оборудование доступно к заказу как в автономном исполнении, так и для встраивания в линию
Преимущества технологии TLS:
-
Технология TLS, по сравнению с традиционной технологией резки лазерной абляцией, позволяет получать идеально гладкие, бездефектные кромки реза. Это приводит к увеличению мощности солнечного модуля, а также снижает скорость деградации мощности.
- На кромке реза нет следов разрушения кристалла, которые обычно наблюдаются после лазерной абляции (как правило, в виде наплывов переплавленного кремния)
-
Не образуется никаких побочных продуктов резки
-
Сохранение механической прочности ячеек
-
Гладкие бездефектные кромки реза обеспечивают снижение вероятности рекомбинации носителей заряда на них; возможность нанесения пассивации

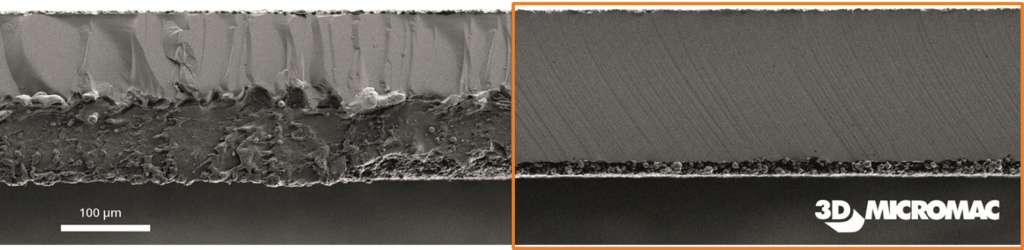

Кромка реза после лазерной абляции | Кромка реза после резки методом TLS |
Техническая спецификация модели microPRO
Параметры |
microCELL TLS |
Материал и габариты пластин |
Моно- или поликристаллический кремний; габариты от 156х150 мм2 до 210х210 мм2 (M2-M12), квадрат или псевдоквадрат; толщина от 0,1 мм до 0,25 мм |
Производительность |
> 5000 пластин в час (half-cells); > 4000 пластин в час (shingled-cells) |
Шаблон разделения |
Half-cells; shingled-cells (тройные или шестерные); другие по запросу |
Источник лазерного излучения |
Два интегрированных оптоволоконных лазера |
Передающая система |
Две лазерные головы – для предварительного скрайбирования и для лазерного термораскалывания |
Система позиционирования |
Система датчиков для активного позиционирования пластин |
Загрузка и выгрузка |
Автоматическая загрузка-выгрузка из магазина в магазин; встраивание в автоматическую линию |
Опции |
Считыватель RFID или DMC; инспекционная камера для контроля качества резки; буферная система для пластин; система контроля поломок |
Безопасность |
Лазер класса 1; CE или UL сертификат |
Габариты и вес |
2150 х 1450 х 2312 мм; приблизительно 1100 кг |
