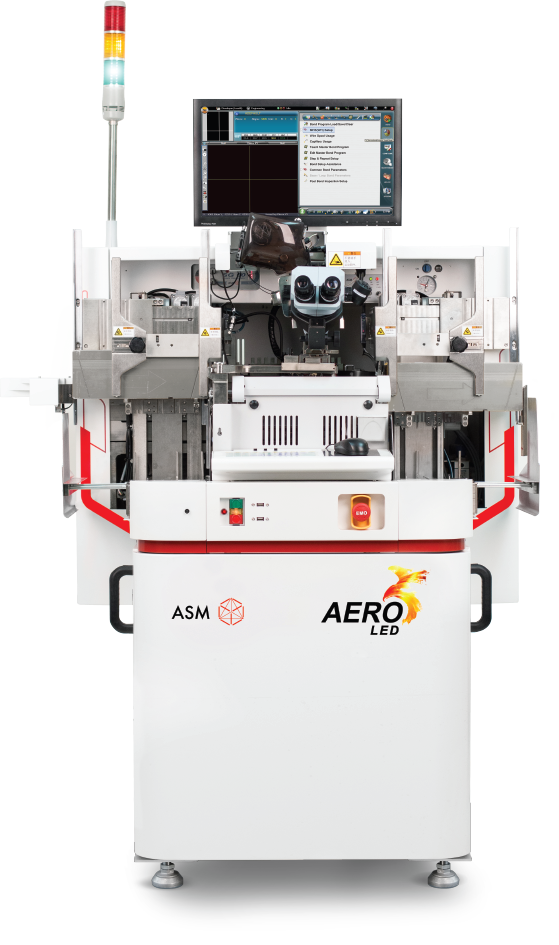

AERO LED - Автоматическая машина разварки кристаллов. Разварка Au, Cu, CuPd, Ag.

AERO LED — это самое оптимальное решение для организации производства светодиодов различных типов. Данная машина используется всеми известными компаниями-производителями светодиодов. Высокопроизводительная автоматическая установка для термозвуковой разварки золотой, медной, серебрянной проволокой (ball bonder), специально оптимизированная для производства светодиодов (LED).

Основные технические характеристики

• Производительность: высокая скорость сварки — до 24 проволок в секунду (для петли длиной 2 мм).

• Размер шарика (Bonded Ball Size): 35 мкм.

• Точность: использование нано-драйверов (Nano driver solution) и стабильного XY-стола для прецизионного позиционирования.

• Тип преобразователя: двунаправленный (Dual directional transducer).

Ключевые особенности и технологии

• Специализация: система адаптирована под нужды светотехнического сегмента, обеспечивая высокую повторяемость при массовом производстве LED-компонентов.

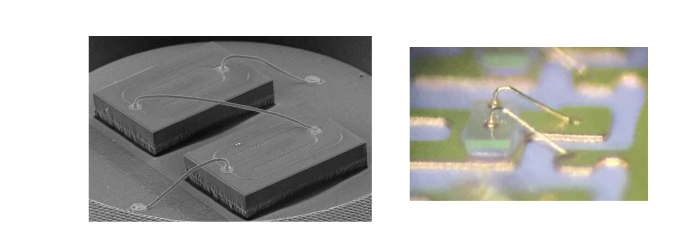

Диаграмма разварки светодиода с одним и двумя  кристаллами

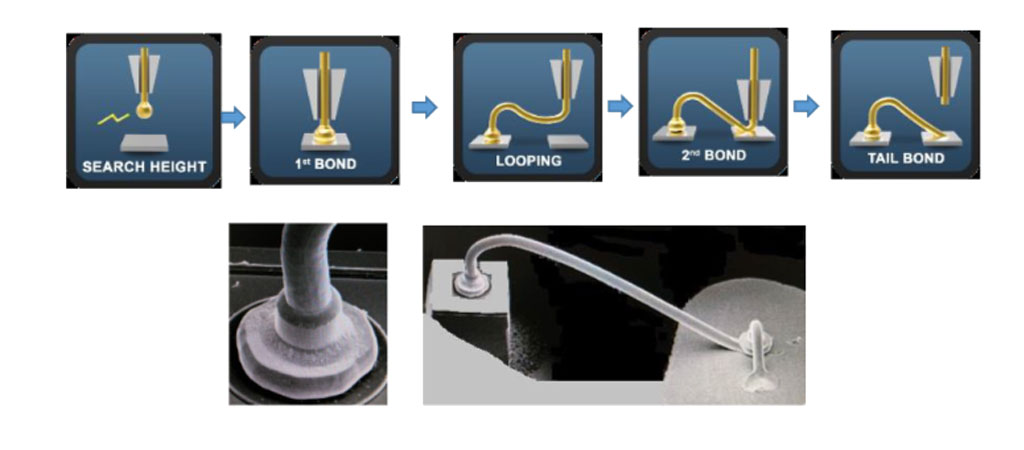

Полный контроль процесса разварки

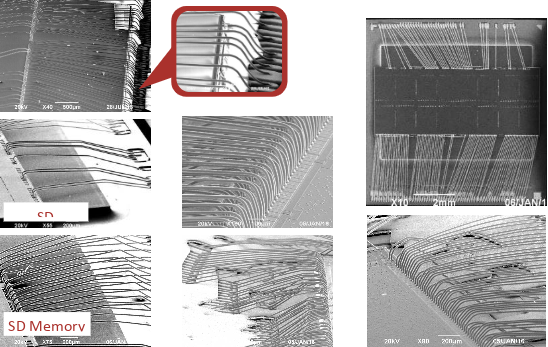

Машина отлично работает со сложными диаграммами разварки

Ключевые характеристики и технологии:

• Технология X-POWER 2.0: оснащена инновационным ультразвуковым преобразователем (AEROducer) из композитных материалов. Он обеспечивает точную передачу энергии в направлениях X и Y, что позволяет формировать однородные шарики (ball) диаметром до 35 мкм.

• Производительность: за счет новой антивибрационной системы достигнуто увеличение скорости (UPH) по сравнению с предыдущими моделями.

• Работа с проволокой: машина поддерживает широкий диапазон диаметров от 0,5 до 2,0 mil (12,7–50,8 мкм) и длину перемычек от 0,2 до 8,0 мм.

• Рабочая область:рассчитана на выводные рамки (подложки) размером до 105 × 300 мм.

Интеллектуальные функции (AERO series):

• AERO EYE: система мониторинга в реальном времени и контроля качества.

• AERO Diagnostics & Predictive Maintenance: функции самодиагностики и предсказуемого обслуживания для минимизации простоев.

• Автоматизация: полная готовность к интеграции с роботизированными системами (AGV, RGV, OHT) и заводскими системами управления (MES).

Параметры машины

• Габариты: 1200 x 900 x 1760 мм, вес около 800 кг.

• Точность: ±2.0 мкм при 3σ.

• Скорость разварки: ~24 разварок в секунду (при длине петли 2 мм)

• Автоматизация: Полная поддержка Industry 4.0, интеграция с системами AGV и MES.

• Энергопотребление: 1500 ватт

• Сжатый воздух: min 4,2 Бар, расход 150 лит/мин

• Возможность формирования атоматизированных линий (in-line)
