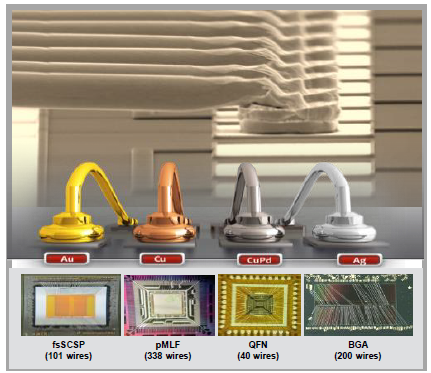

AERO PRO — Автоматическая машина разварки кристаллов - Разварка Au, Cu, CuPd, Ag

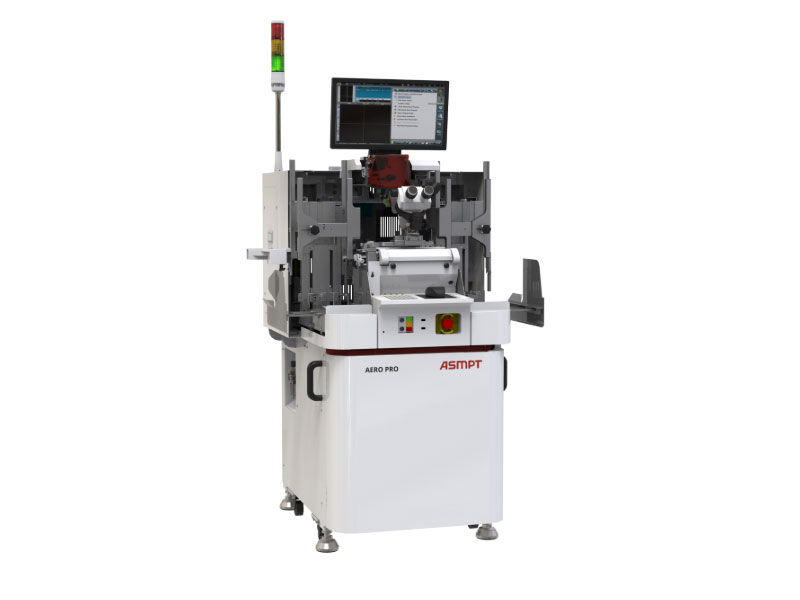

AERO PRO — это флагманская высокопроизводительная автоматическая установка для термозвуковой разварки золотой, медной, серебрянной проволокой (ball bonder), предназначенная для сборки полупроводниковых устройств высокой плотности (SiP, MCM, BGA, Memory).

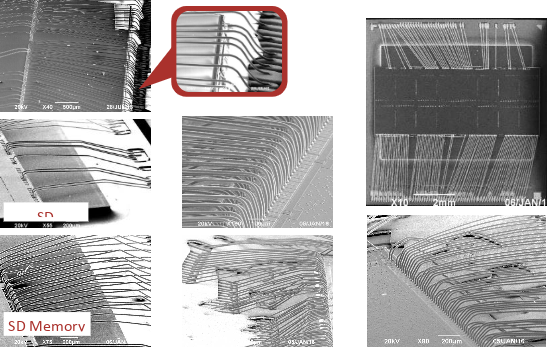

Машина отлично работает со сложными диаграммами разварки

Ключевые характеристики и технологии:

• Технология X-POWER 2.0: оснащена инновационным ультразвуковым преобразователем (AEROducer) из композитных материалов. Он обеспечивает точную передачу энергии в направлениях X и Y, что позволяет формировать однородные шарики (ball) диаметром до 22 мкм.

• Производительность: за счет новой антивибрационной системы достигнуто увеличение скорости (UPH) до 38% по сравнению с предыдущими моделями.

• Компактность: занимаемая площадь (footprint) уменьшена на 20%, что оптимизирует использование пространства в чистых помещениях.

• Работа с проволокой: машина поддерживает широкий диапазон диаметров от 0,5 до 2,0 mil (12,7–50,8 мкм) и длину перемычек от 0,2 до 8,0 мм.

• Рабочая область:рассчитана на выводные рамки (подложки) размером до 105 × 300 мм.

Интеллектуальные функции (AERO series):

• AERO EYE: система мониторинга в реальном времени и контроля качества.

• AERO Diagnostics & Predictive Maintenance: функции самодиагностики и предсказуемогообслуживания для минимизации простоев.

• Автоматизация: полная готовность к интеграции с роботизированными системами (AGV, RGV, OHT) и заводскими системами управления (MES).

Параметры машины

• Габариты: 1200 x 990 x 1760 мм, вес около 800 кг.

• Точность: ±2.0 мкм при 3σ.

• Скорость разварки:  ~30 разварок в секунду (при длине петли 2 мм)

• Автоматизация: Полная поддержка Industry 4.0, интеграция с системами AGV и MES.

• Энергопотребление: 1200 ватт

• Сжатый воздух:  min 4,2 Бар, расход 150 лит/мин

• Возможность формирования атоматизированных линий (in-line)
