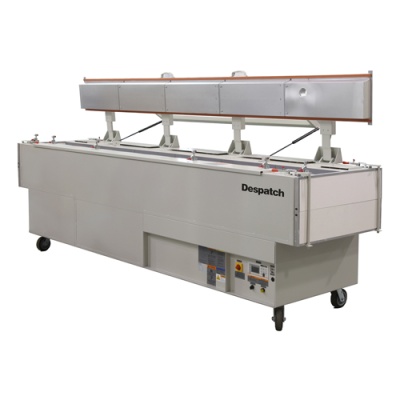

Печи для температурных испытаний каротажных зондов серии PTC

Скачать PDF

Печи серии PTC с вертикальной загрузкой предназначены для выполнения температурный и других квалификационных испытаний оборудования для геофизического исследования скважин, используемого в нефтегазовой отрасли. Рабочая камера печи может выдерживать жесткие условия, аналогичные условиям в скважинах, на протяжении долгого времени. Внутренняя обшивка рабочей камеры выполнена из коррозионностойкой алитированной стали. Горизонтальные регулируемые потоки воздуха обеспечивают равномерность температуры по всей длине рабочей камеры.

Печи PTC спроектированы таким образом, чтобы занимать минимально возможную площадь. Для облегчения перемещения печи, в ее основании установлены роликовые ножки. На торцах рабочей камеры могут быть установлены заглушки для подключения тестового оборудования. Заглушки легко снимаются, чтобы состыковать две печи, если необходимо проводить испытания изделий большой длины. Конструкция с вертикальной загрузкой позволяет помещать в рабочую камеру печи тяжелые изделия с помощью подъемного крана. На дверцу печи установлен замок, а сама дверца надежно уплотнена.

Управление осуществляется с помощью микропроцессорного контроллера температуры Protocol 3^TM с большим жидкокристаллическим дисплеем. В контроллере предусмотрена функция генерации импульсов времени для возможности автоматического запуска работы оборудования. На ЖК-дисплее отображается температура в рабочей камере и другая информация о работе печи. Контроллер может работать в трех режимах: ручной, таймер и термопрофиль. Во время процесса информация по температурному режиму в камере непрерывно записывается в файл регистрации, который впоследствии можно экспортировать через USB-порт для анализа данных.

Особенности системы:

• Модельный ряд с объемом рабочих камер: 76,5, 113,3, 339 и 1360 л

• Максимальная рабочая температура 260°С

• Горизонтальная циркуляция потоков воздуха в камере

• Надежное уплотнение дверцы рабочей камеры

• Защита от перегрева

• Микропроцессорный контроллер температуры Protocol 3^TM

• Встроенная система регистрации температуры с возможностью экспорта данных

• Компактная конструкция – тепловентиляторы и блоки управления расположены под рабочей камерой

• Прочная конструкция, обеспечивающая долговременную и надежную работу оборудования с минимальными затратами на техобслуживание

• Возможность стыковки печей, в случае необходимости проведения испытаний изделий большой длины.

Опции:

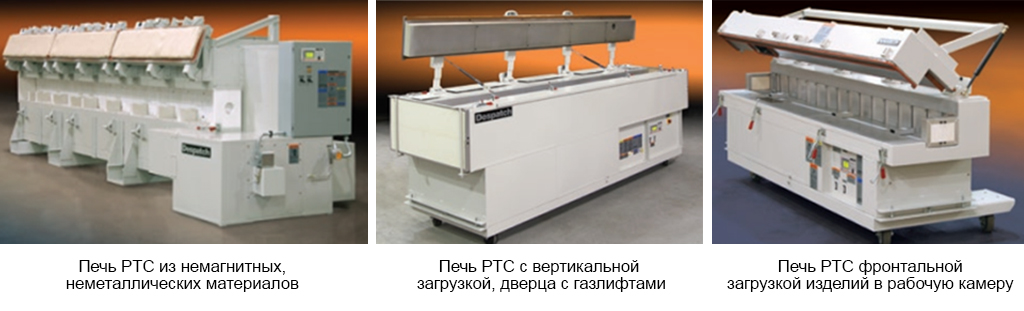

• Исполнение из немагнитных, неметаллических материалов

• Модель PTC1-27 с фронтальной загрузкой изделий в рабочую камеру

• СЕ-сертификат

Техническая спецификация серии

* трехфазное по запросу
