Б/У Автоматическая линия поверхностного монтажа SMD
Предлагается полностью укомплектованная линия поверхностного монтажа, включающая автоматический трафаретный принтер LTE SP-450, высокоскоростной автомат установки компонентов NeoDen 10 (16 000 комп/ч) и конвекционную печь оплавления NeoDen IN12C с цепным конвейером. Оборудование оптимально для мелкосерийного и среднесерийного производства, обеспечивая точное нанесение пасты, быстрый монтаж и стабильно высокое качество пайки.

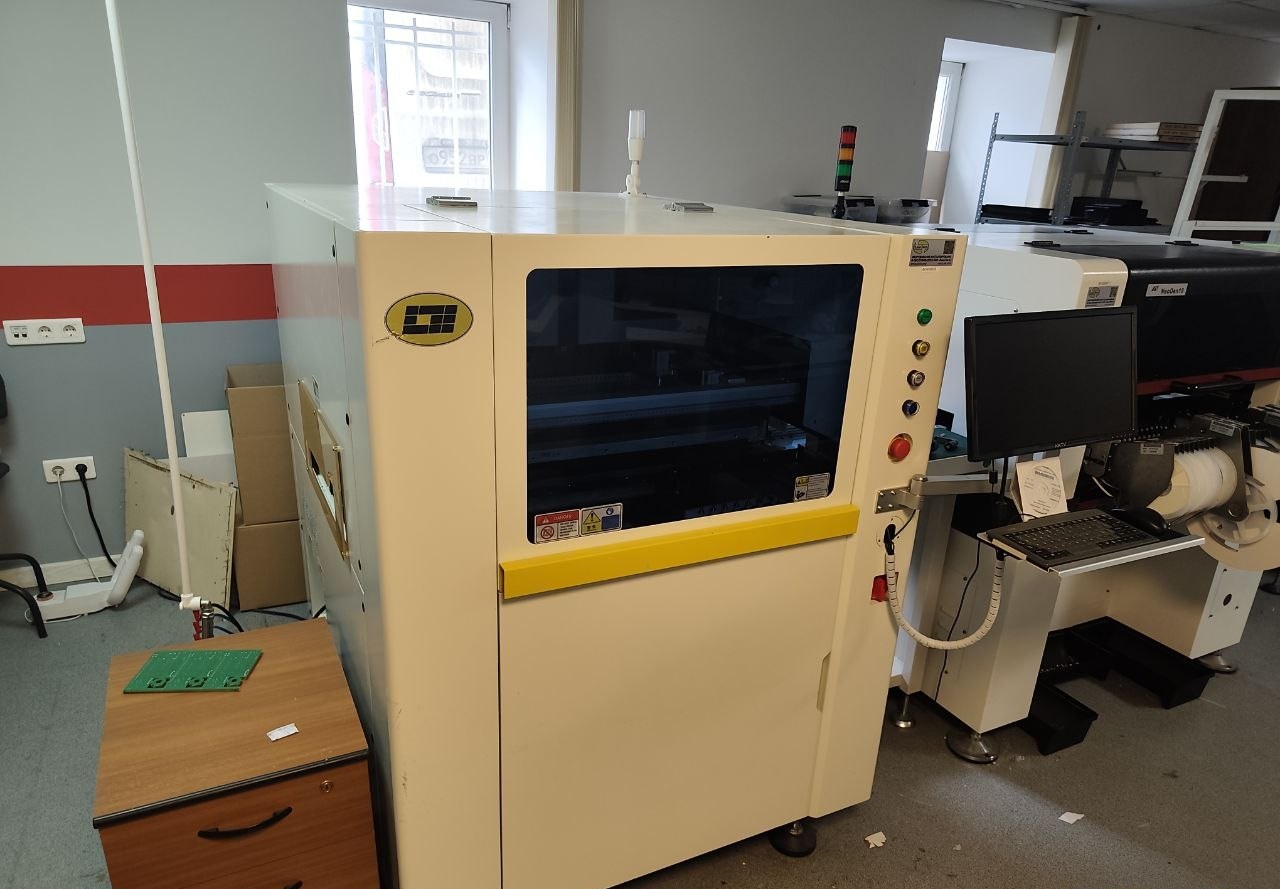

Трафаретный принтер автоматический LTE SP‑450
Краткое описание
Автоматический трафаретный принтер LTE SP-450 предназначен для высокоточного нанесения паяльной пасты на печатные платы размером до 450×340 мм. Модель оснащена двунаправленной CCD-камерой, подвижным столом совмещения, сервоприводами с точностью ±0,010 мм и повторяемостью ±0,025 мм. Обеспечивает стабильное качество печати даже для плат с изгибом до 1%.
|
Параметр |
Значение |
|
Модель |
LTE SP-450 |
|
Тип |
Автоматический трафаретный принтер |
|
Мин. размеры платы (Д×Ш) |
50 × 50 мм |
|
Макс. размеры платы (Д×Ш) |
450 × 340 мм |
|
Толщина платы |
0,4 - 6 мм |
|
Допустимый изгиб платы |
1% |
|
Макс. вес платы |
6 кг |
|
Макс. высота компонентов с нижней стороны |
16 мм |
|
Высота конвейера |
900 ± 40 мм |
|
Фиксация платы |
по бокам |
|
Поддержка платы |
магнитные блоки + вакуум (опция) |
|
Размер рамки трафарета (мин. - макс.) |
370×470 - 737×737 мм |
|
Типы ракелей |
стальной/полиуретановый, угол 45°/55°/60° |
|
Ширина ракеля |
220 - 450 мм |
|
Высота ракеля |
65±1 мм |
|
Толщина ракеля |
0,25 мм |
|
Скорость отделения платы |
0,02 - 12 мм/с |
|
Скорость движения ракеля |
6 - 200 мм/с |
|
Давление ракеля |
0,5 - 20 кг |
|
Поле обзора камеры |
8×6 мм |
|
Тип совмещения |
подвижный стол |
|
Диапазон совмещения |
XY:±7 мм, θ:±2,0° |
|
Видеосистема |
двунаправленная CCD камера с распознаванием изображения |
|
Точность сервоприводов совмещения |
±0,010 мм |
|
Повторяемость |
±0,025 мм |
|
Время цикла (без учета прохода ракеля) |
7 с |
|
Среднее время переналадки |
5 мин |
|
Электропитание |
220 В±10%, 50/60 Гц, 3,3 кВт (пик) |
|
Сжатый воздух |
0,4-0,6 МПа, 8 л/мин, трубка 10 мм |
|
Габариты (Д × Ш × В) |
1140 × 1415 × 1480 мм |
|
Габариты в упаковке |
1290 × 1940 × 1800 мм |
|
Вес |
800 кг |
|
Вес в упаковке |
1050 кг |
Базовая комплектация
- Комплект из 2х стальных ракелей
- Магнитные блоки и пины для поддержки платы
- Бумага для очистки трафарета - 1 рулон
- Набор ручного инструмента (отвертки, ключи и т.п.)

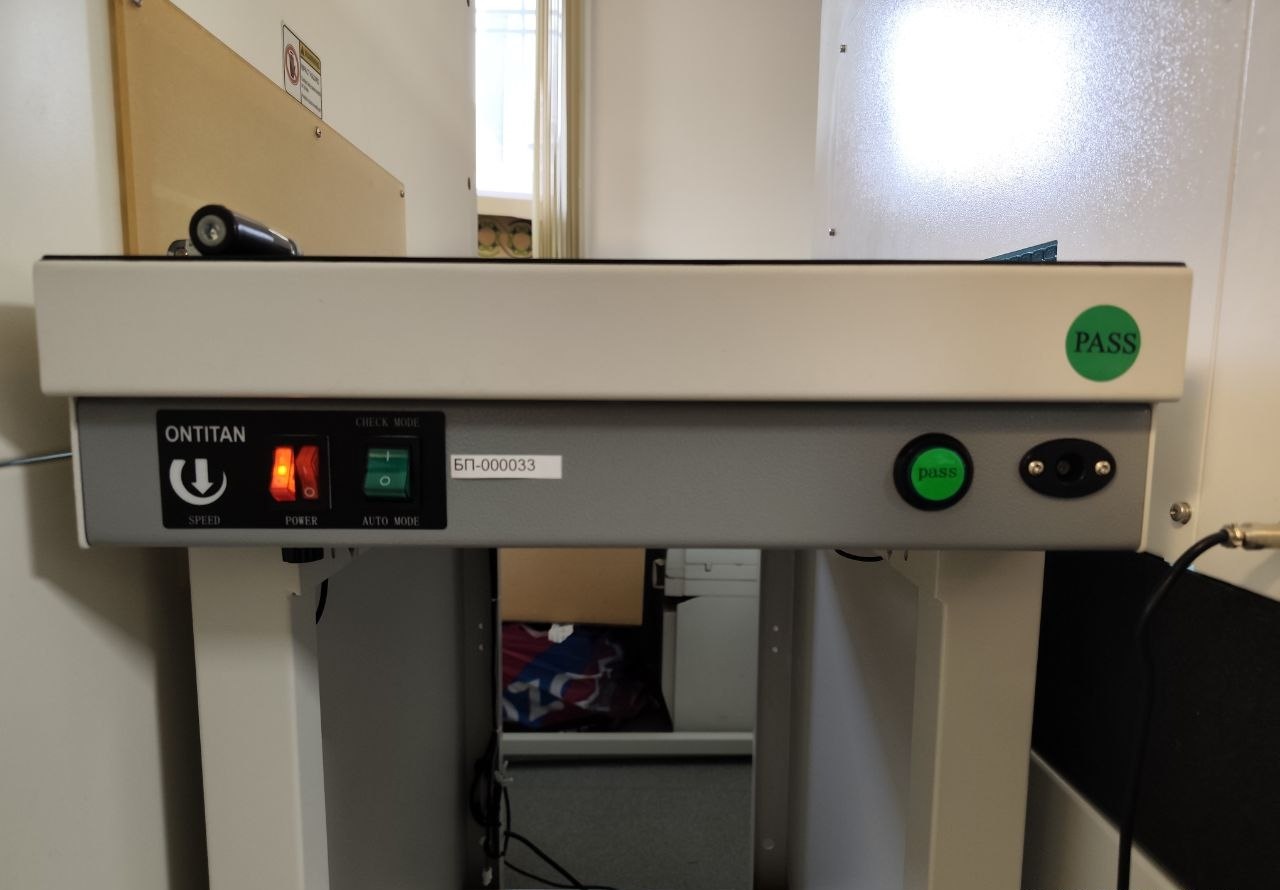

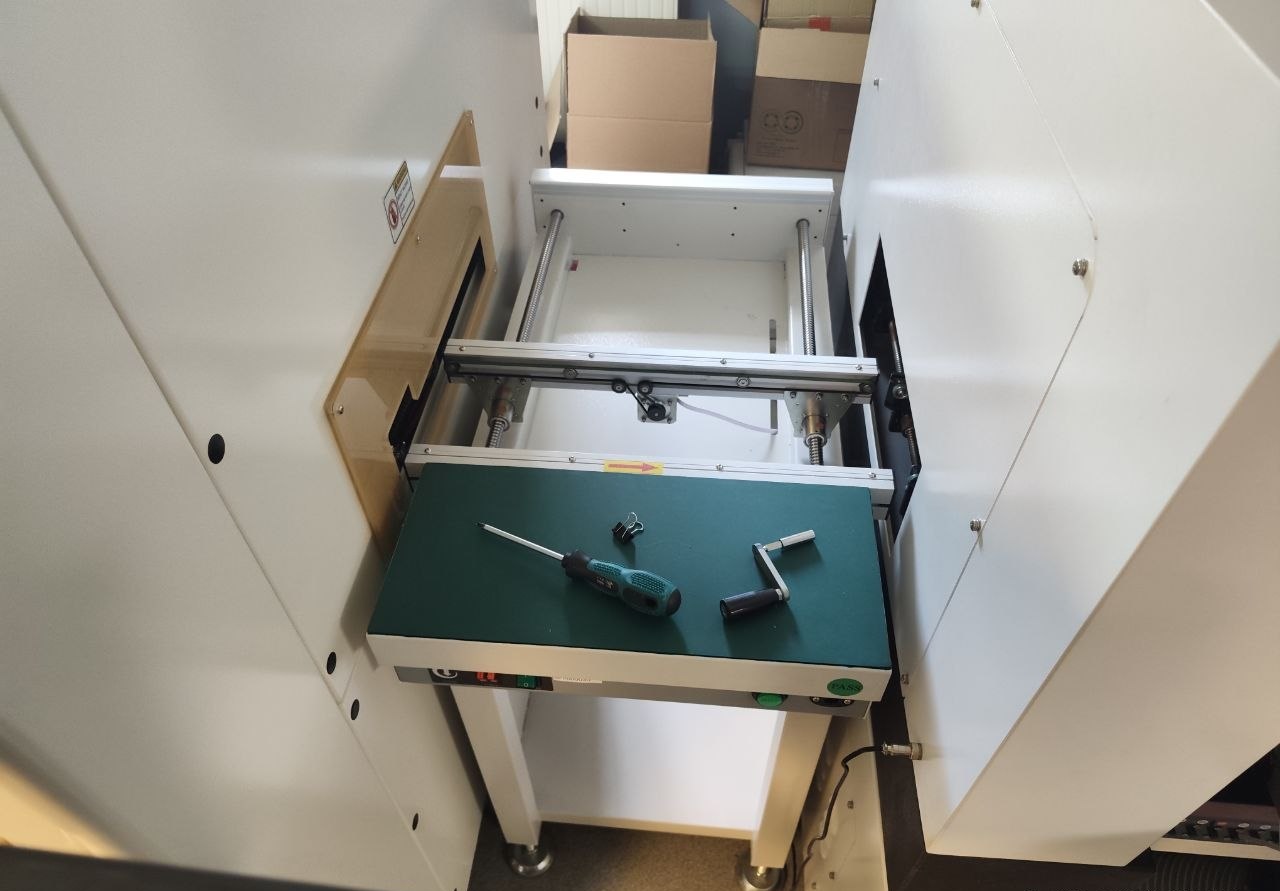

2. Промежуточный конвейер ELC-500XL
Технические характеристики:
|
Параметр |
Значение |
|
Размер ПП |
60х60 - 500х460 мм |
|
Высота конвейера |
910±30 мм |
|
Тип конвейера |
плоские антистатические ремни, ширина 4 мм |
|
Направление движения |
слева направо |
|
Интерфейс SMEMA |
да |
|
Электропитание |
220 В 1 ф 50 Гц 30 Вт |
|
Габаритные размеры |
500 x 810 x 910 мм |
|
Вес |
100 кг |

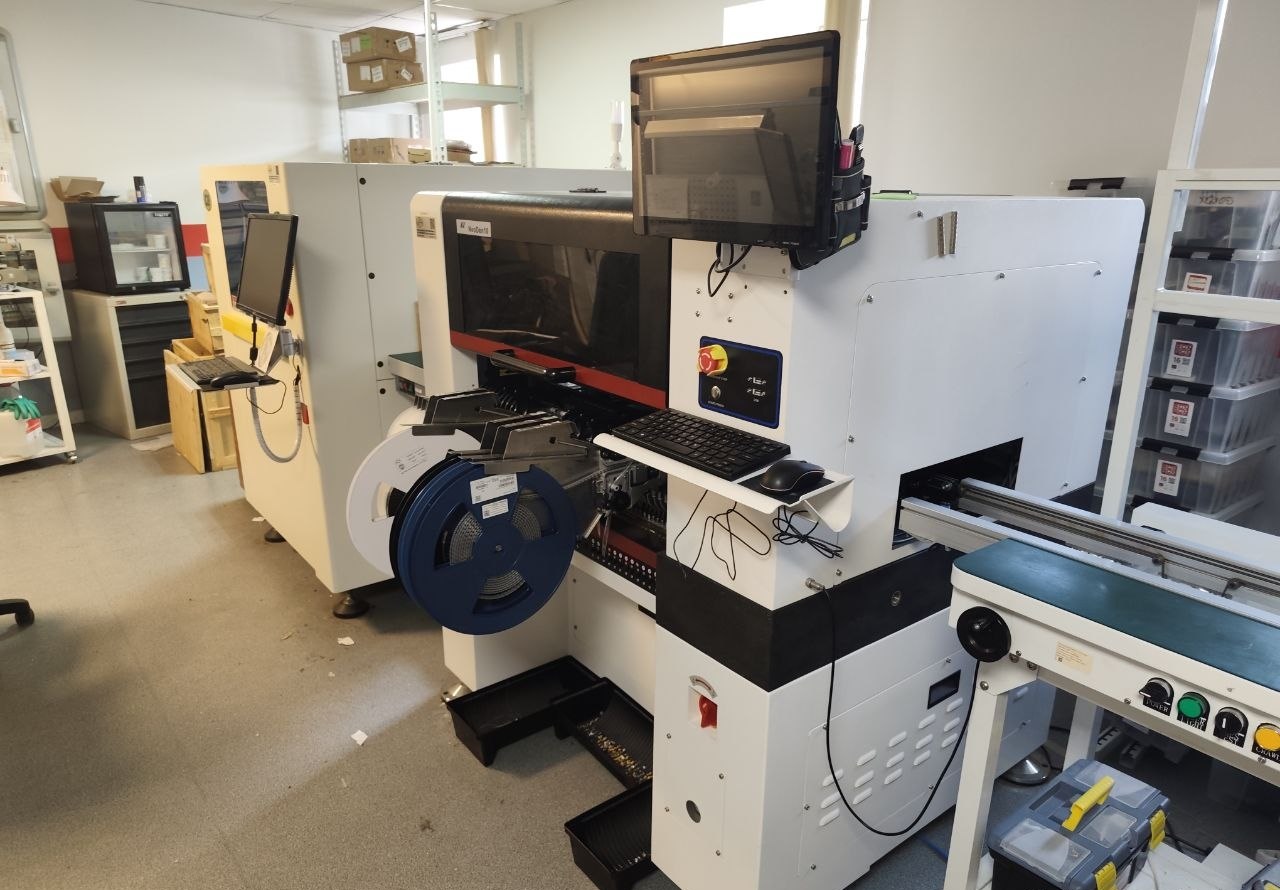

Установщик компонентов NeoDen 10
Краткое описание
Высокоскоростной автомат установки компонентов NeoDen 10 с 8 установочными головками обеспечивает скорость монтажа до 16 000 комп/ч при точности ±0,01 мм. Поддерживает широкий спектр компонентов: от типоразмера 0402 (0201 с электрическим питателем) до микросхем 40×40 мм (шаг выводов 0,5 мм). Оборудование совместимо с ленточными (8–56 мм) и пенальными питателями, а также с поддонами (до 10 JEDEC-поддонов, на стол устанавливается 2 стандартных JEDEC поддона 322,6×136 мм). В комплект входят 10 вакуумных захватов, питатель для паллет с микросхемами (Tray-feeder), CAD-импорт и линейная видеосистема.
|
Параметр |
Значение |
|
Максимальная скорость установки |
16 000 комп/ч |
|
Количество установочных головок |
8 шт |
|
Точность установки |
± 0,01 мм |
|
Максимальные габариты платы (стандарт) |
540 × 300 мм |
|
Максимальные габариты платы (опция) |
540 × 1200 мм |
|
Максимальные габариты платы (с Tray-feeder) |
540 × 200 мм |
|
Минимальный размер компонента |
0402 (0201 при подаче из электрического питателя) |
|
Максимальный размер компонента |
40 × 40 мм (шаг выводов 0,5 мм) |
|
Максимальная высота компонента |
16 мм |
|
Максимальное количество питателей |
66 шт |
|
Максимальное количество поддонов |
10 шт (2 шт стандартных JEDEC-поддона 322,6 × 136 мм на стол) |
|
Типы подачи компонентов |
Ленточные, пенальные, поддоны |
|
Вибропитатель |
Опция |
|
Потребление воздуха |
150 л/мин |
|
Энергопотребление |
220 В, 500 Вт |
|
Габариты (Д × Ш × В) |
1288 × 1064 × 1390 мм |
|
Масса |
1100 кг |
Комплект поставки
- Вакуумные захваты (10 шт.):
- CN40 (1 шт.) - для компонентов 0402
- CN65 (2 шт.) - для 0402, 0603
- CN100 (2 шт.) - для 0805, диодов, 1206, 1210
- CN140 (2 шт.) - для 1206, 1210, 1812, 2010, SOT23, 5050
- CN220 (1 шт.) - для SOT89, SOT223, SOT252
- CN400 (1 шт.) - для микросхем от 5 до 12 мм
- CN750 (1 шт.) - для микросхем от 12 мм
- Питатель для паллет с микросхемами (Tray-feeder)
- Скоростная видеосистема распознавания линейного типа
- ПО импорта данных из CAD
- Система управления на базе ПК
- Комплект питателей:
- Пневматический питатель 8 мм для - 30 шт
- Пневматический питатель 12 мм для - 2 шт
- Пневматический питатель 16 мм для - 2 шт

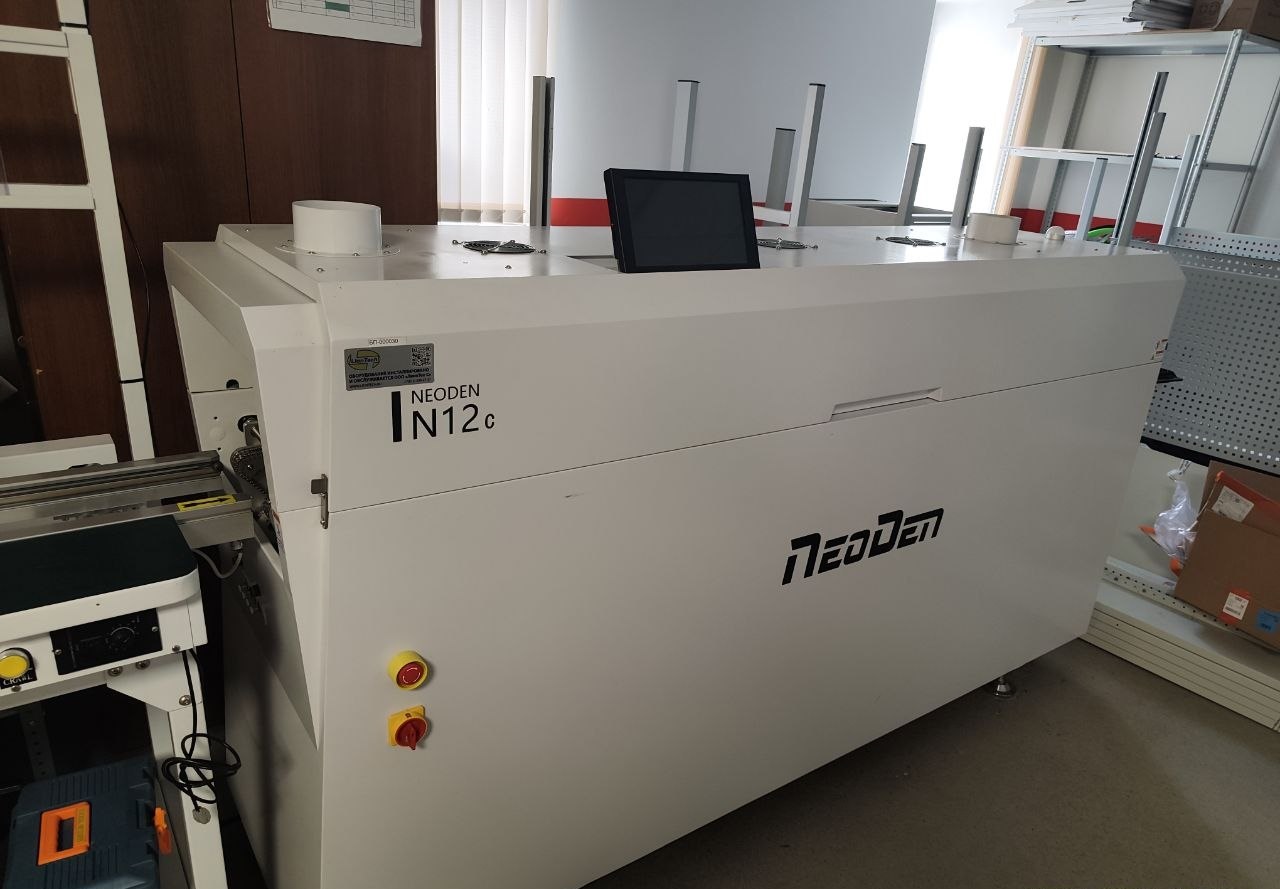

Конвекционная печь оплавления NeoDen IN12C с цепным конвейером
Краткое описание
Конвекционная печь оплавления NeoDen IN12C предназначена для бессвинцовой пайки SMD-компонентов. Оснащена 6 верхними и 6 нижними зонами нагрева (до 300°C) и одной зоной охлаждения. Конвейер цепной, с моторизированной и ручной регулировкой ширины. Встроенный 4-канальный термопрофайлер гарантирует точность поддержания температуры ±1°C. Время выхода в режим - около 30 минут.
|
Параметр |
Значение |
|
Модель |
NeoDen IN12C |
|
Тип |
Конвекционная печь оплавления, цепной конвейер |
|
Скорость конвейера |
5 - 60 см/мин |
|
Максимальная температура |
300 °C |
|
Управление |
ПЛК с сенсорным экраном |
|
Регулировка ширины конвейера |
моторизированная + ручная |
|
Точность поддержания температуры |
±1 °C |
|
Встроенный термопрофайлер |
4 канала |
|
Максимальный монтажный зазор |
сверху ~22 мм, снизу ~20 мм |
|
Ширина зоны пайки |
300 мм |
|
Длина рабочей камеры |
1354 мм |
|
Система охлаждения |
есть |
|
Время выхода в режим |
~30 мин |
|
Количество зон нагрева |
6 верхних / 6 нижних |
|
Количество зон охлаждения |
1 |
|
Электропитание |
220 В, 1 фаза |
|
Мощность при нагреве |
2,4 - 4,8 кВт (настраиваемая) |
|
Рабочая мощность |
~2 кВт |
|
Габариты (Д × Ш × В) |
2300 × 650 × 1230 мм |
|
Вес |
300 кг |
Особенности
- Точный контроль температуры - ПЛК с сенсорным экраном и 4-канальный термопрофайлер.
- Гибкость - цепной конвейер с моторизированной регулировкой ширины.
- Энергоэффективность - регулируемая мощность нагрева (2,4-4,8 кВт) и низкая рабочая мощность (~2 кВт).
- Бессвинцовая пайка - нагрев до 300°C обеспечивает работу с современными припоями.
Ключевые преимущества:
-Полная совместимость - все станки оснащены SMEMA-интерфейсом и легко интегрируются в единую линию.
-Высокая производительность - скорость печати от 7 с, монтаж до 16 000 комп/ч, пропускная способность печи до 60 см/мин.
-Точность - CCD-совмещение ±10 мкм, точность установки ±10 мкм, термопрофилирование с погрешностью не более ±1°C.
-Исключительная гибкость - поддержка широкого спектра плат (от 50×50 до 540×1200 мм), компонентов (0201 - 40×40 мм) и систем подачи.
-Быстрая переналадка - среднее время переналадки принтера 5 мин, моторизированная регулировка ширины конвейера печи.
-Экономическая эффективность - низкое энергопотребление (500 Вт у установщика, ~2 кВт у печи) и умеренный расход сжатого воздуха.
Состояние и готовность
- Состояние: б/у
- Год выпуска: 2023-2024г.
- Документация: Полный пакет документации (руководство, ПО)
