Б/У автоматической линии поверхностного монтажа
Предлагается полностью укомплектованная линия поверхностного монтажа, включающая загрузчик магазинного типа NeoDen L3340, два инспекционных конвейера (0,6 м), автоматический трафаретный принтер DEKTEC HT2000 (610×610 мм), прецизионную систему установки компонентов Mx‑100LP (8 000 комп/ч, ±25 мкм), поворотный конвейер SHT‑90X (изменение оси), конвекционную печь оплавления NeoDen IN8C (4+4 зоны, до 300°C), разгрузчик плат NeoDen UL3340 и полный комплект пневмолинии (компрессор, осушитель, ресивер). Оборудование идеально подходит для среднесерийного производства печатных плат, обеспечивая автоматизацию загрузки/выгрузки, точную печать пасты, высокоточный монтаж, гибкую транспортировку и качественную пайку.

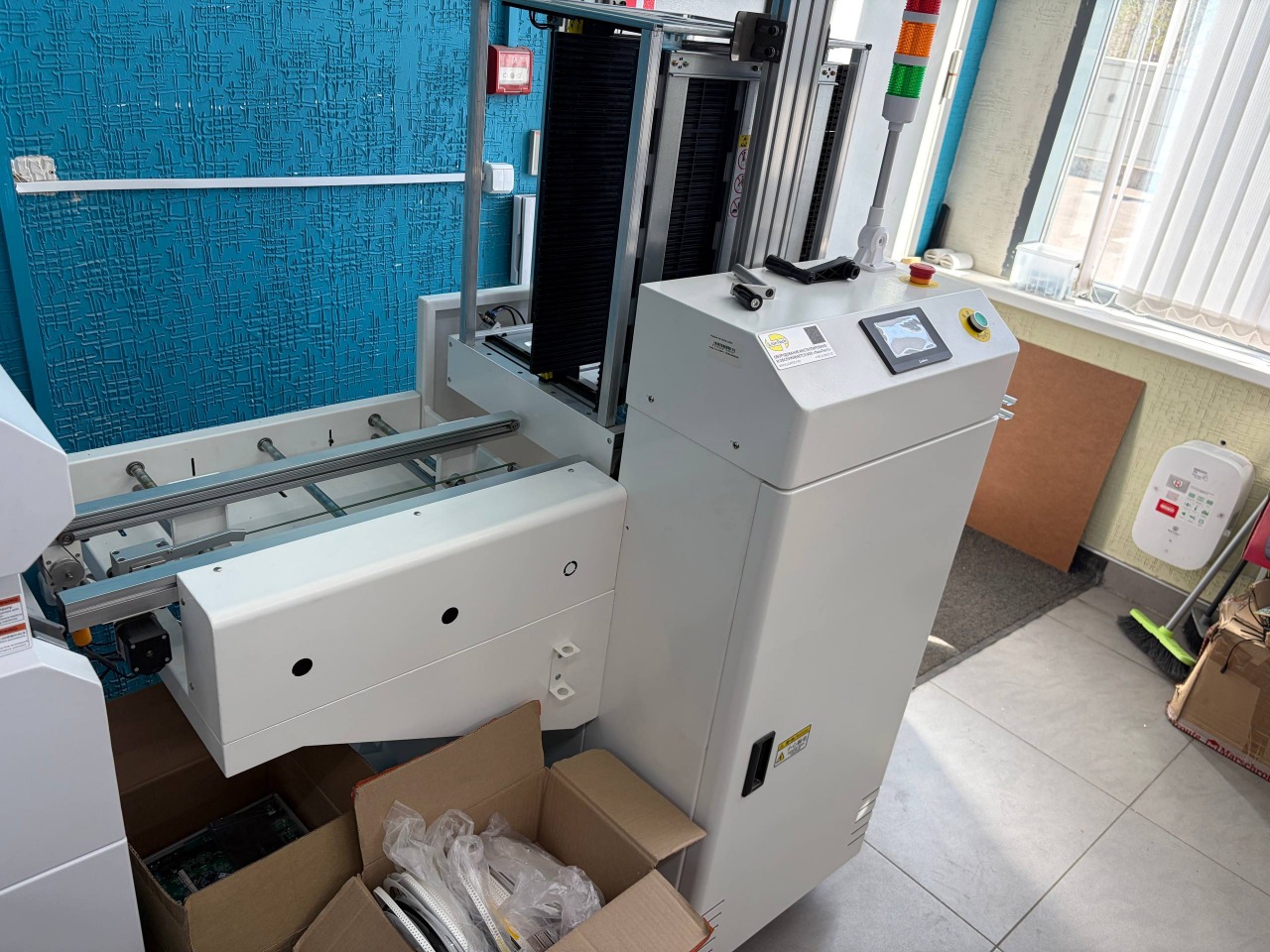

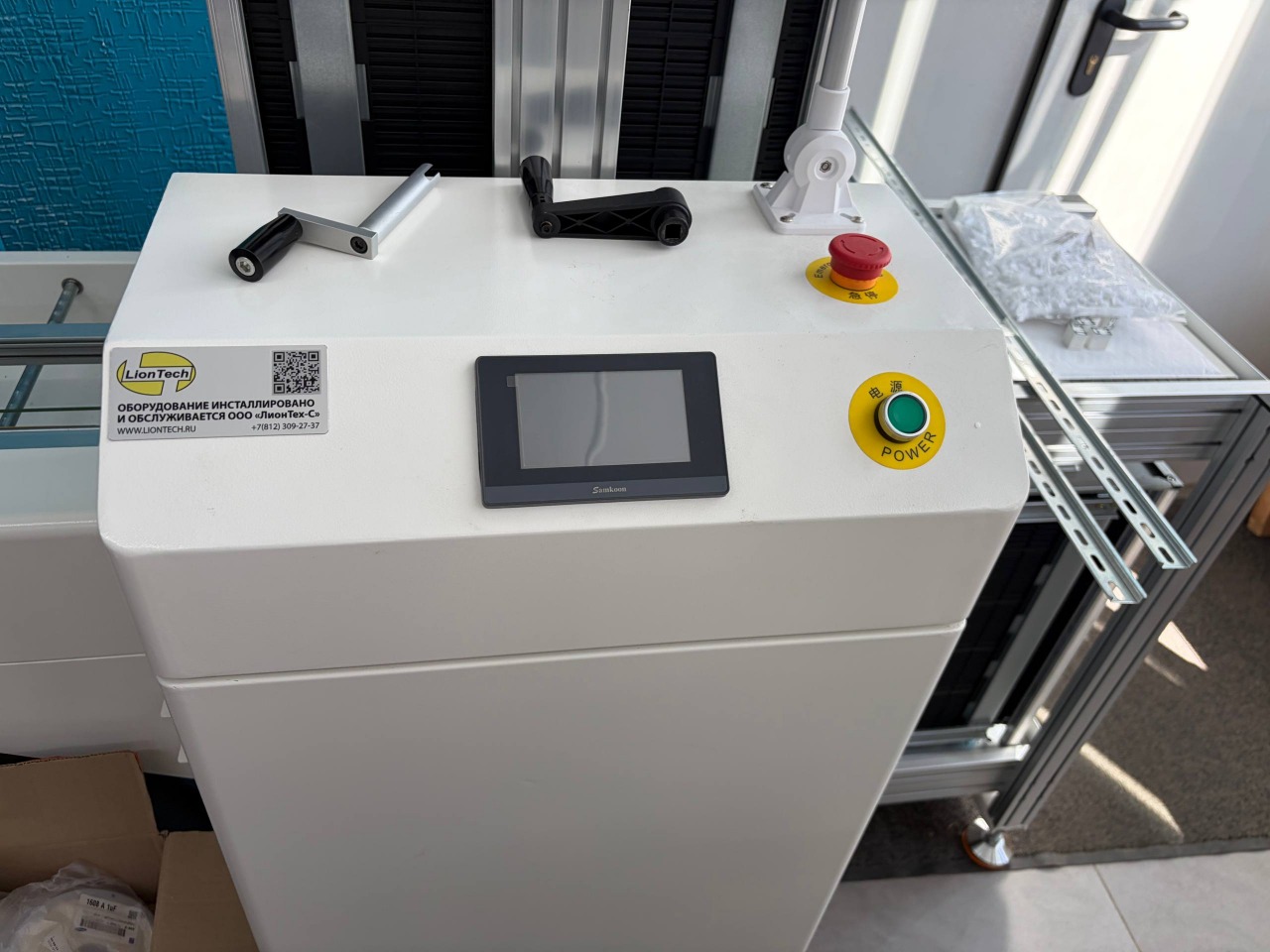

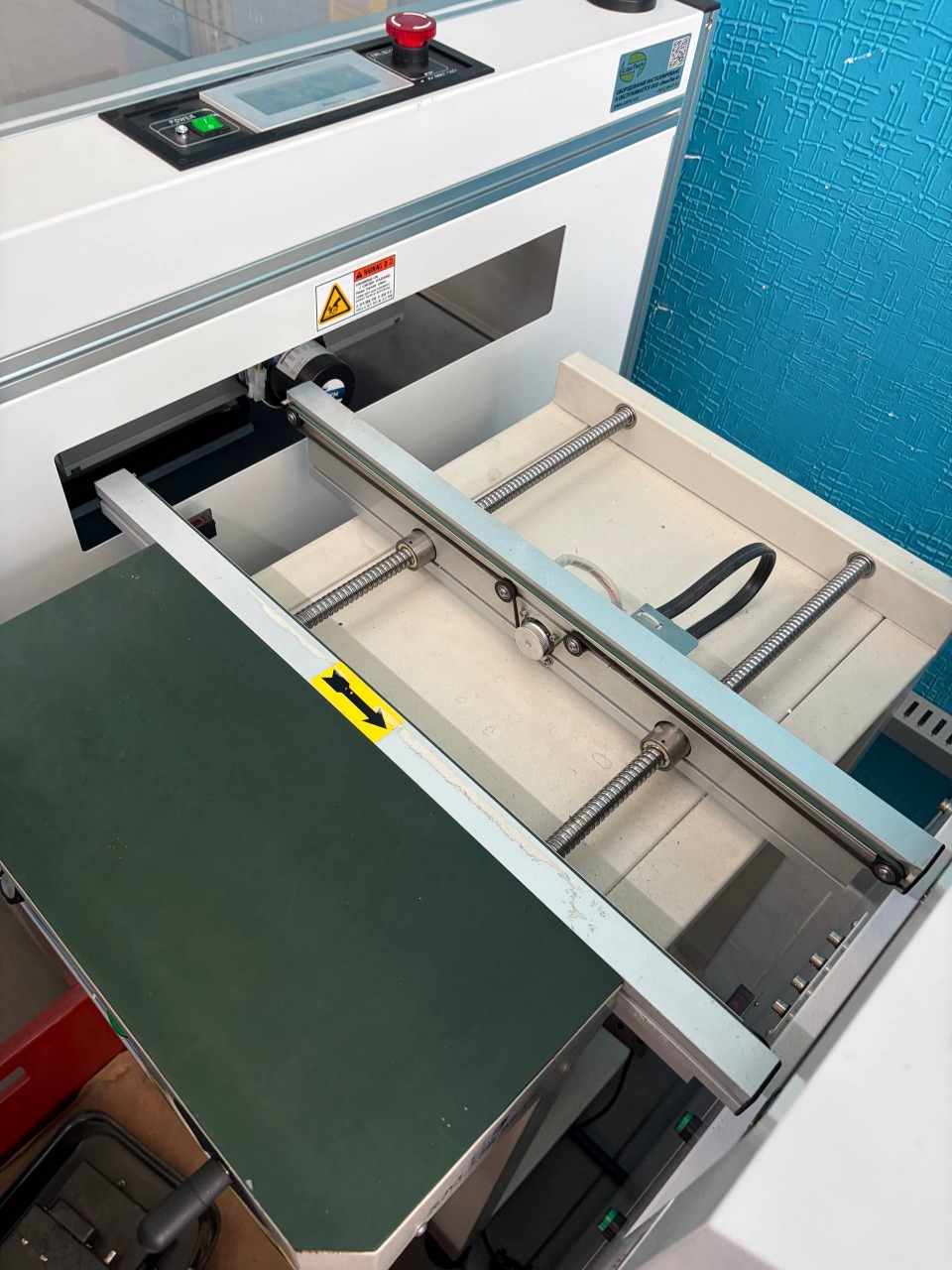

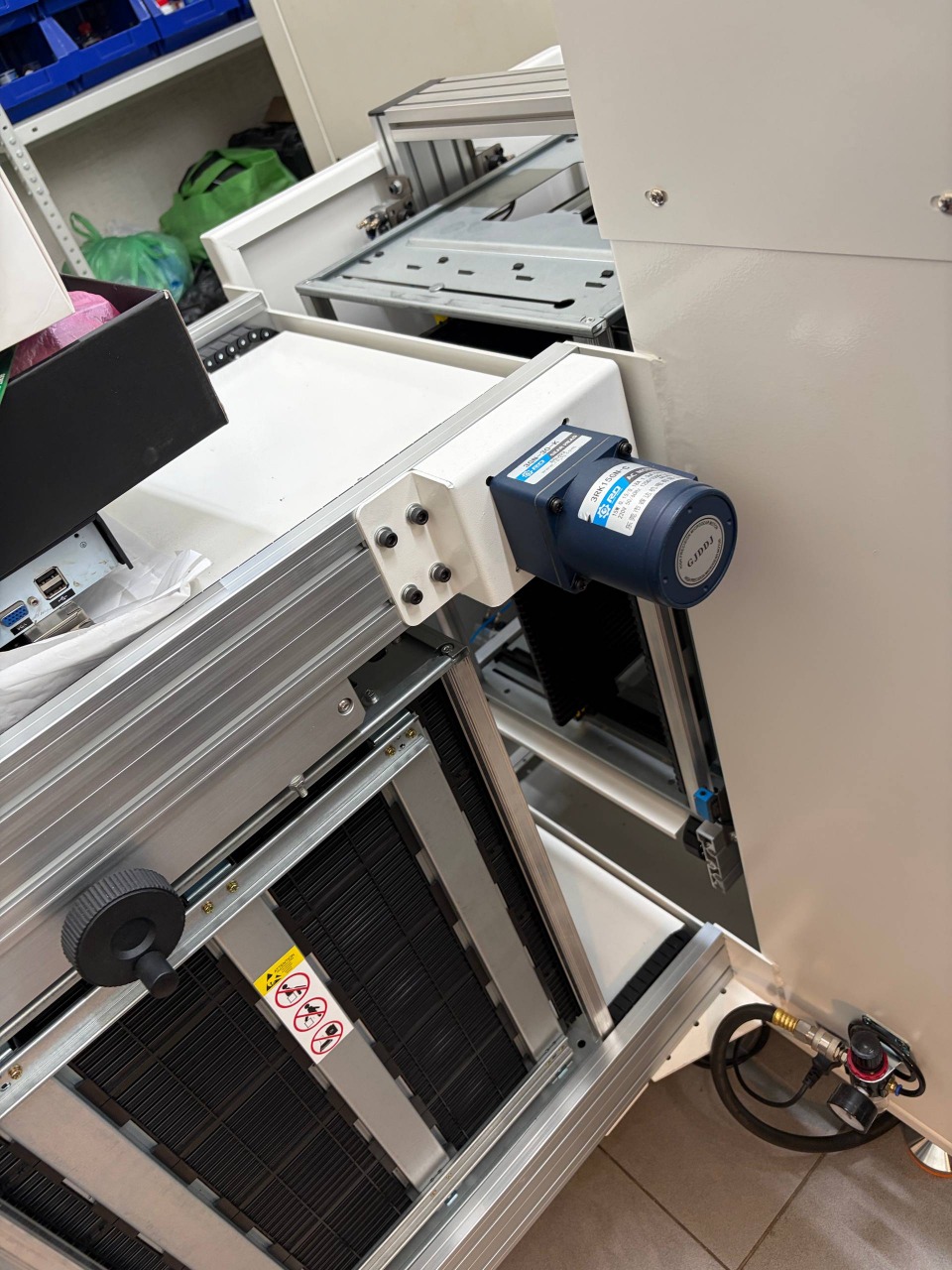

Загрузчик NeoDen L3340
Автоматический загрузчик печатных плат магазинного типа. Подаёт платы из магазина (до 50 шт.) на конвейер. Совместим с SMEMA/NeoDen.
|
Параметр |
Значение |
|
Модель |
NeoDen L3340 |
|
Размер ПП (макс.) |
330 × 400 мм |
|
Толщина ПП |
0,6 - 4,0 мм |
|
Вес ПП |
0,06 - 2 кг |
|
Высота конвейера |
900 ± 20 мм |
|
Скорость передачи ПП |
10 с |
|
Направление передачи |
влево → вправо (по умолчанию) |
|
Емкость магазина |
50 шт. |
|
Интерфейс |
SMEMA / NeoDen |
|
Габариты (Д×Ш×В) |
1470 × 900 × 1300 мм |
|
Напряжение |
220 В |
|
Расход воздуха |
0,5 МПа, 20 л/мин |
|
Вес |
205 кг |
Конвейер инспекционный 0.6м - 2 шт
Промежуточный конвейер для визуального контроля.Имеет SMEMA-интерфейс.
|
Параметр |
Значение |
|
Длина конвейера |
600 мм |
|
Макс. длина платы |
до 320 мм |
|
Ширина платы |
50 - 300 мм |
|
Скорость транспортировки |
0,5 - 500 мм/с |
|
Высота конвейера |
860 - 920 мм |
|
Макс. вес платы |
1 кг |
|
Интерфейс |
SMEMA |
|
Питание |
220 В, 30 Вт |
|
Габариты (Д×Ш×В) |
600 × 650 × 900 мм |
|
Вес |
45 кг |

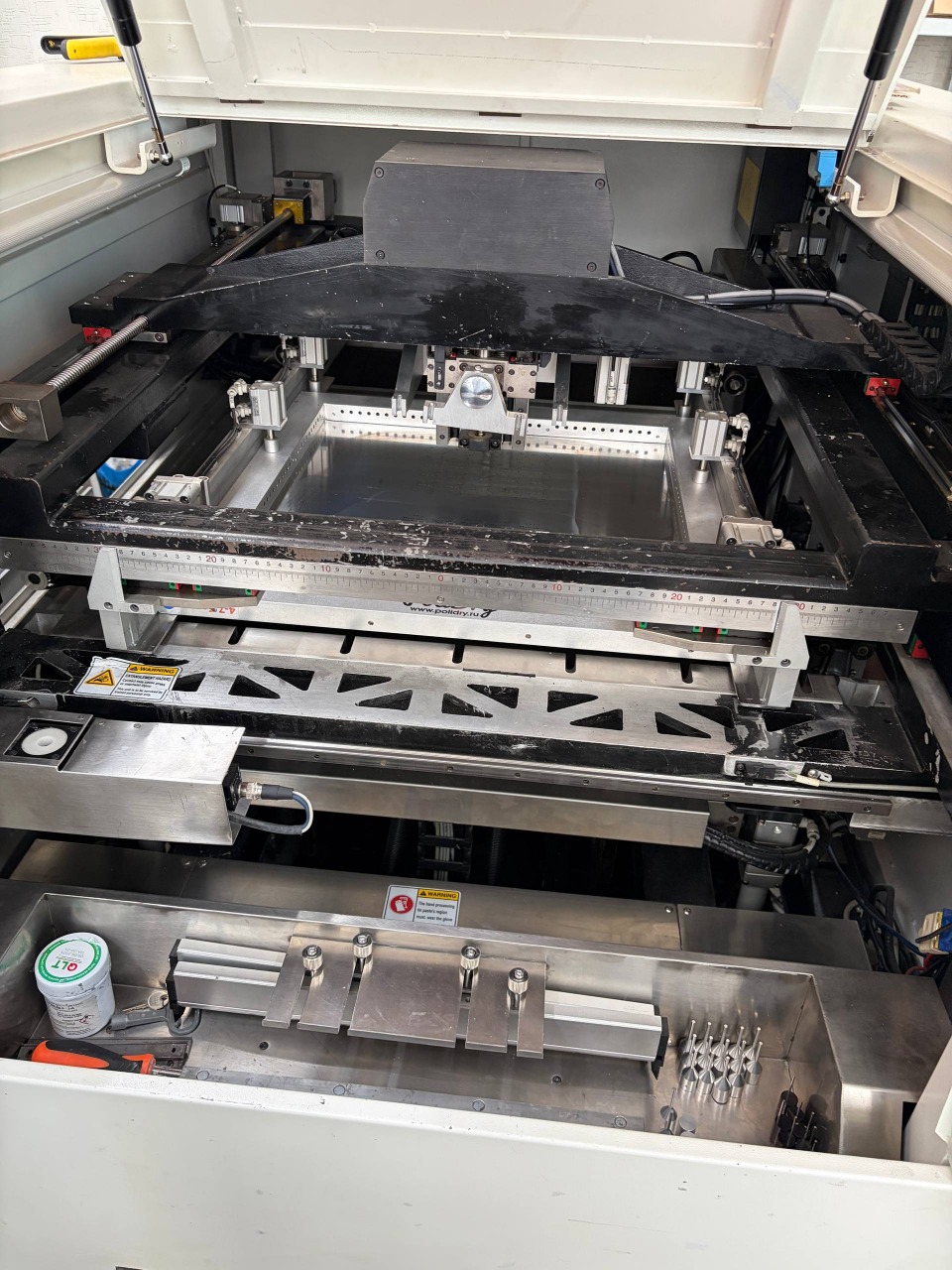

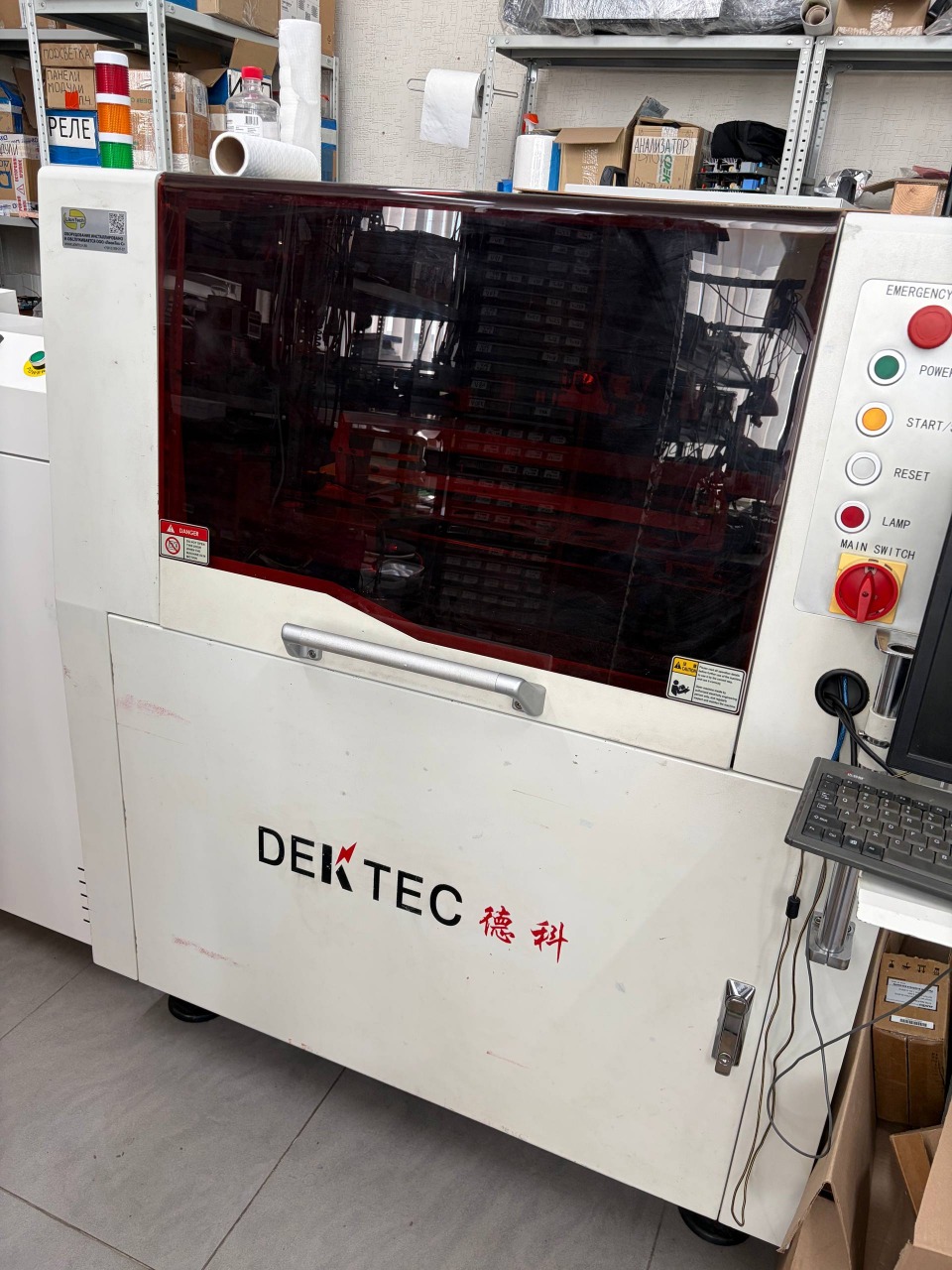

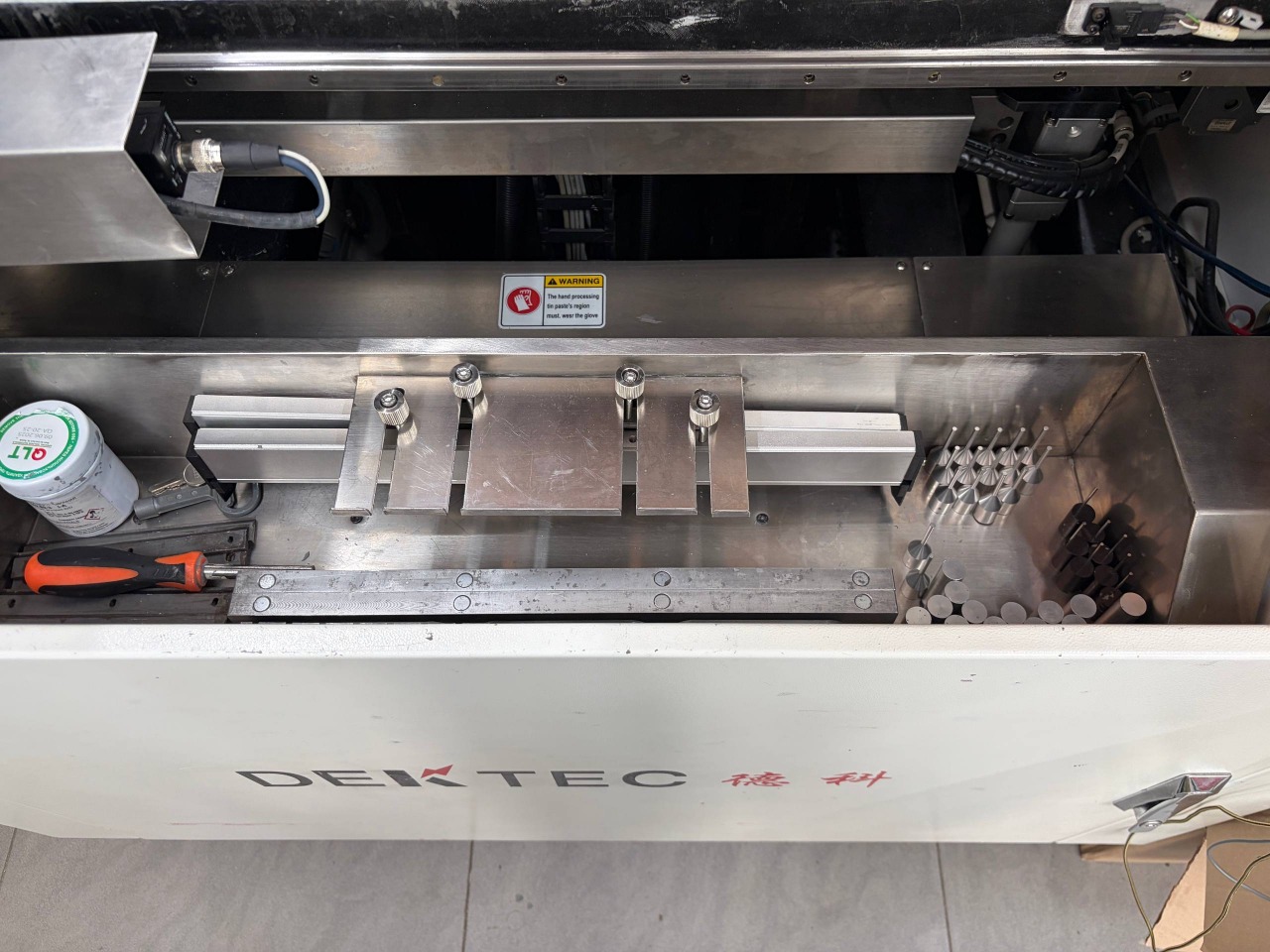

Автоматический принтер DEKTEC HT2000
Автоматический трафаретный принтер для паяльной пасты с максимальным размером платы 610×610 мм. Оснащён двунаправленной CCD-камерой, подвижным столом совмещения, точностью сервоприводов ±0,01 мм и повторяемостью ±0,025 мм.
|
Параметр |
Значение |
|
Модель |
DEKTEC HT2000 |
|
Мин. размеры платы (Д×Ш) |
50 × 50 мм |
|
Макс. размеры платы (Д×Ш) |
610 × 610 мм |
|
Толщина платы |
0,4 - 6 мм |
|
Допустимый изгиб платы |
1% |
|
Макс. вес платы |
6 кг |
|
Макс. высота компонентов снизу |
16 мм |
|
Высота конвейера |
900 ± 40 мм |
|
Фиксация платы |
сверху / по бокам |
|
Поддержка платы |
магнитные блоки + вакуум |
|
Размер рамки трафарета (мин.-макс.) |
370×470 - 737×737 мм |
|
Типы ракелей |
стальной/полиуретановый, угол 45°/55°/60° |
|
Ширина ракеля |
220 - 610 мм |
|
Высота ракеля |
65 ± 1 мм |
|
Толщина ракеля |
0,25 мм |
|
Скорость отделения платы |
0,02 - 12 мм/с |
|
Скорость движения ракеля |
6 - 200 мм/с |
|
Давление ракеля |
0,5 - 20 кг |
|
Поле обзора камеры |
6,4 × 4,8 мм |
|
Тип совмещения |
подвижный стол |
|
Диапазон совмещения |
XY: ±7 мм, θ: ±2,0° |
|
Видеосистема |
двунаправленная CCD камера |
|
Точность сервоприводов |
±0,01 мм |
|
Повторяемость |
±0,025 мм |
|
Время цикла (без ракеля) |
7 с |
|
Среднее время переналадки |
5 мин |
|
Электропитание |
220 В ±10%, 50/60 Гц, 3,3 кВт (пик) |
|
Сжатый воздух |
0,4 - 0,6 МПа, трубка 10 мм |
|
Габариты (Д×Ш×В) |
1140 × 1400 × 1480 мм |
|
Вес |
1000 кг |
В комплекте Пневматическая рамка 23х23 - 1шт

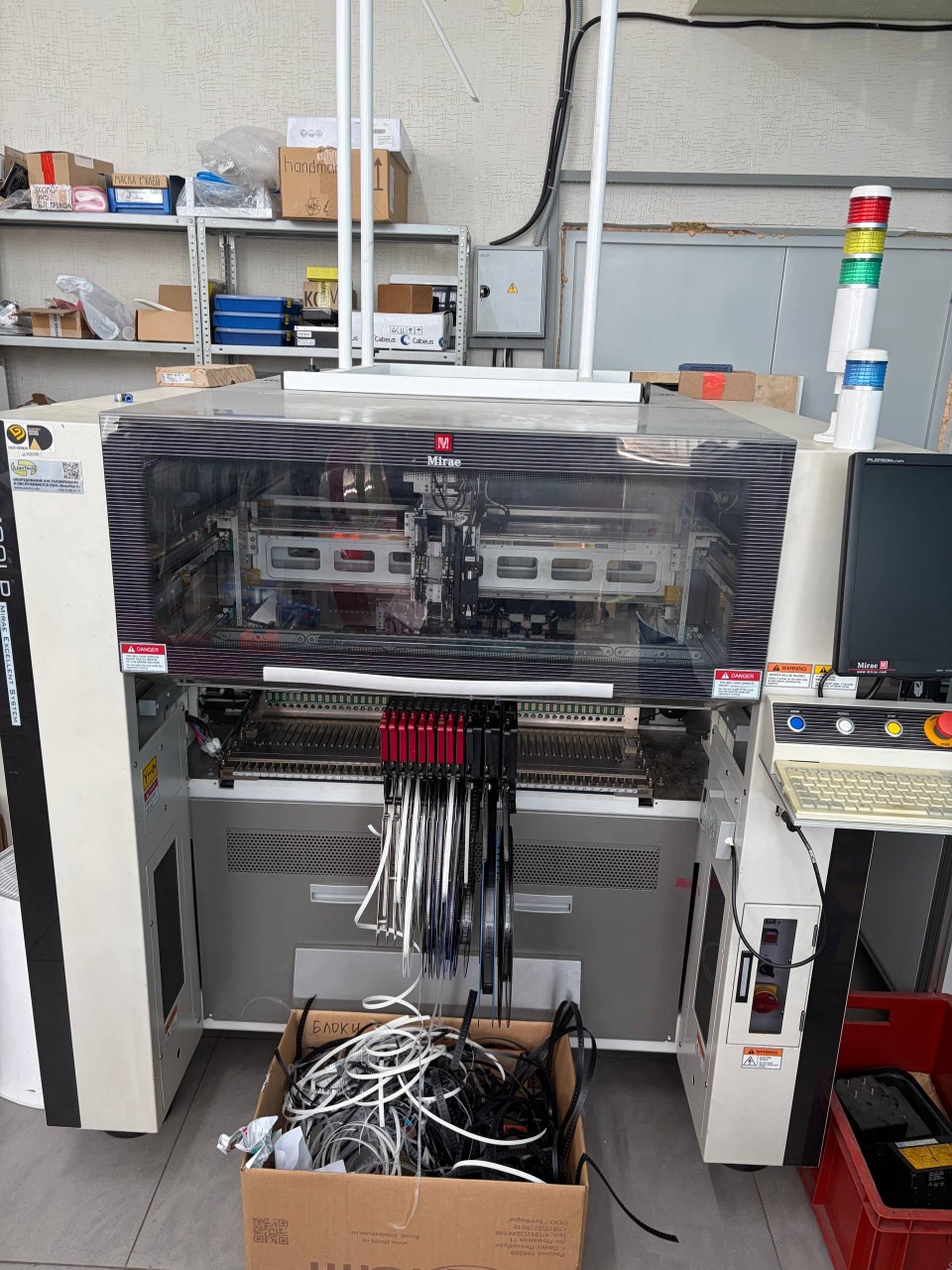

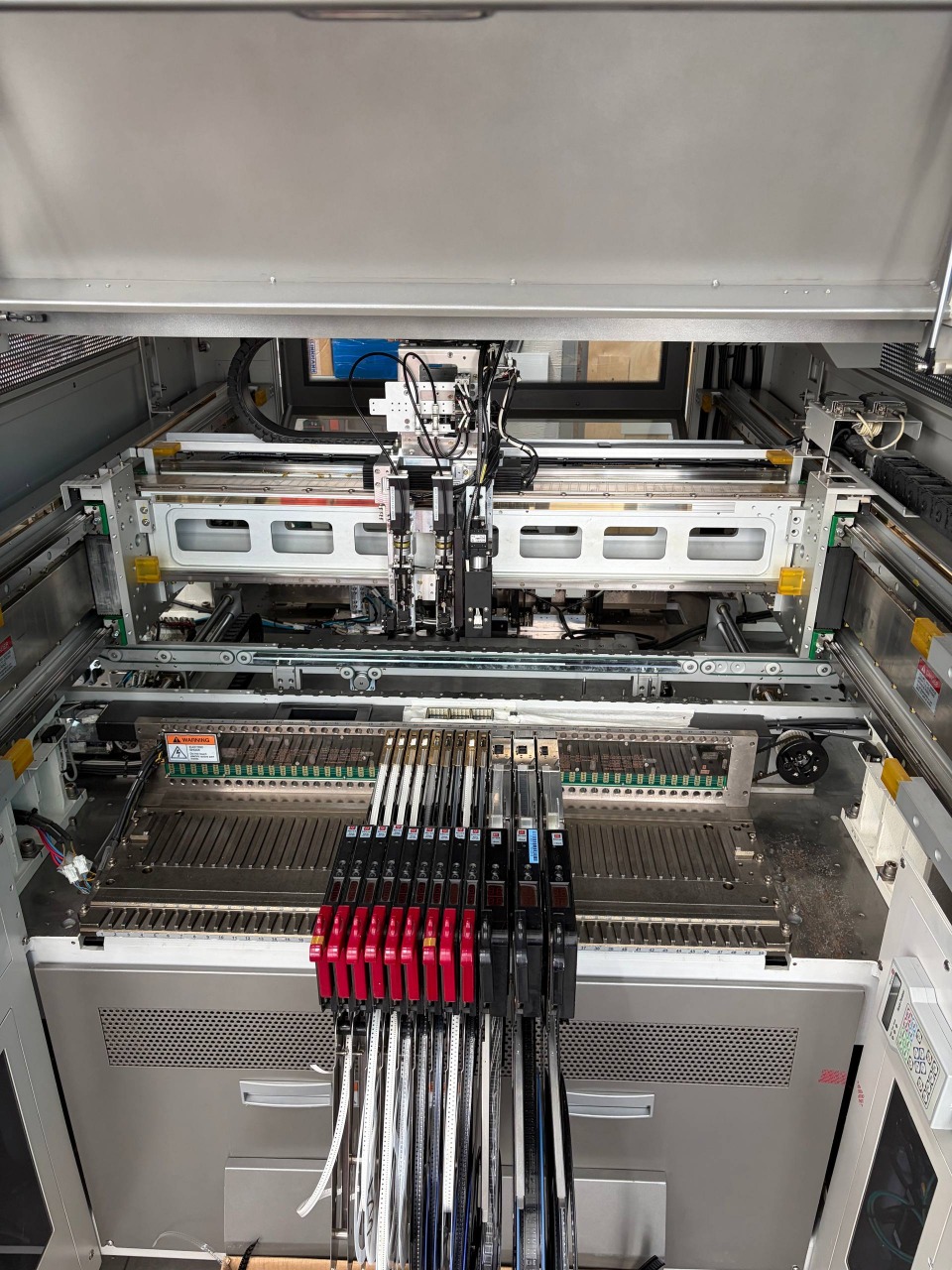

Прецизионная система установки Mx-100LP
Высокоточный автомат установки компонентов со скоростью 8 000 комп/ч (стандарт IPC9850) и точностью ±25 мкм (3σ). Поддерживает компоненты от 0201 до 50×50 мм (или 90×30 мм). Оснащён двумя прецизионными захватами, системой управления на базе ПК. В комплект входят питатели: 8 мм - 30 шт., 12 мм - 5 шт., 16 мм - 2 шт., 24 мм - 1 шт.
|
Параметр |
Значение |
|
Модель |
Mx-100LP |
|
Скорость установки (IPC9850) |
8 000 комп/ч |
|
Точность установки (3σ, QFP) |
±25 мкм |
|
Мин. шаг / Макс. высота |
0,3 мм / 20 мм |
|
Мин. габариты платы (толщ. 0,4-5 мм) |
50 × 50 мм |
|
Макс. габариты платы |
680 × 460 мм |
|
Макс. кол-во ленточных питателей (8 мм) |
100 шт. |
|
Типы и кол-во захватов |
2 прецизионных |
|
Мин. размер компонента |
0201 |
|
Макс. размер компонента |
50×50 мм или 90×30 мм |
|
Система управления |
ПК |
|
Габариты (Ш×Г×В) |
1452 × 1900 × 1500 мм |
|
Масса |
1200 кг |
Комплект поставки
Питатели:
- Ленточный питатель 8мм -30шт
-
Ленточный питатель 12мм - 5шт
-
Ленточный питатель 16мм - 2шт
-
Ленточный питатель 24мм - 1шт

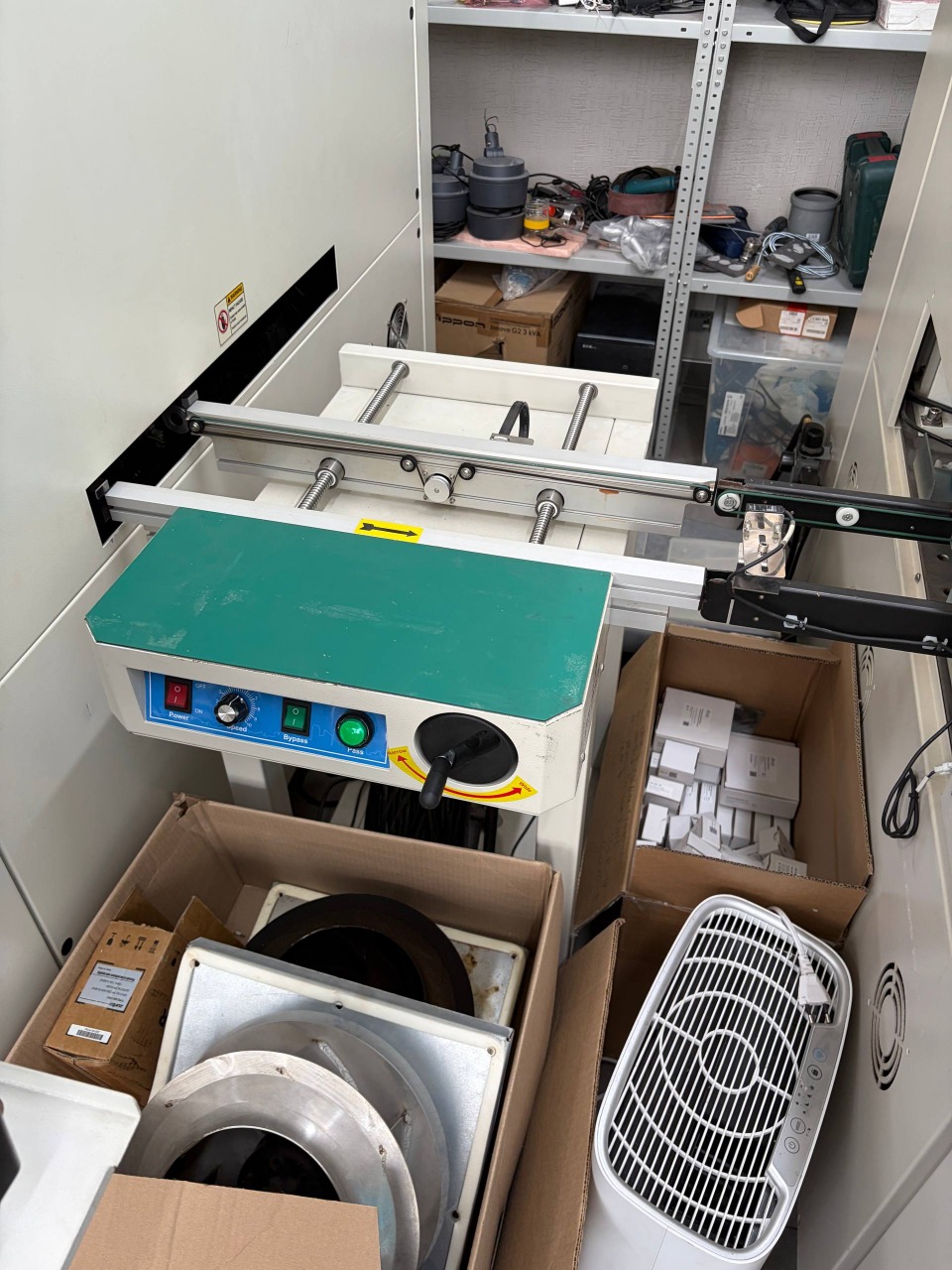

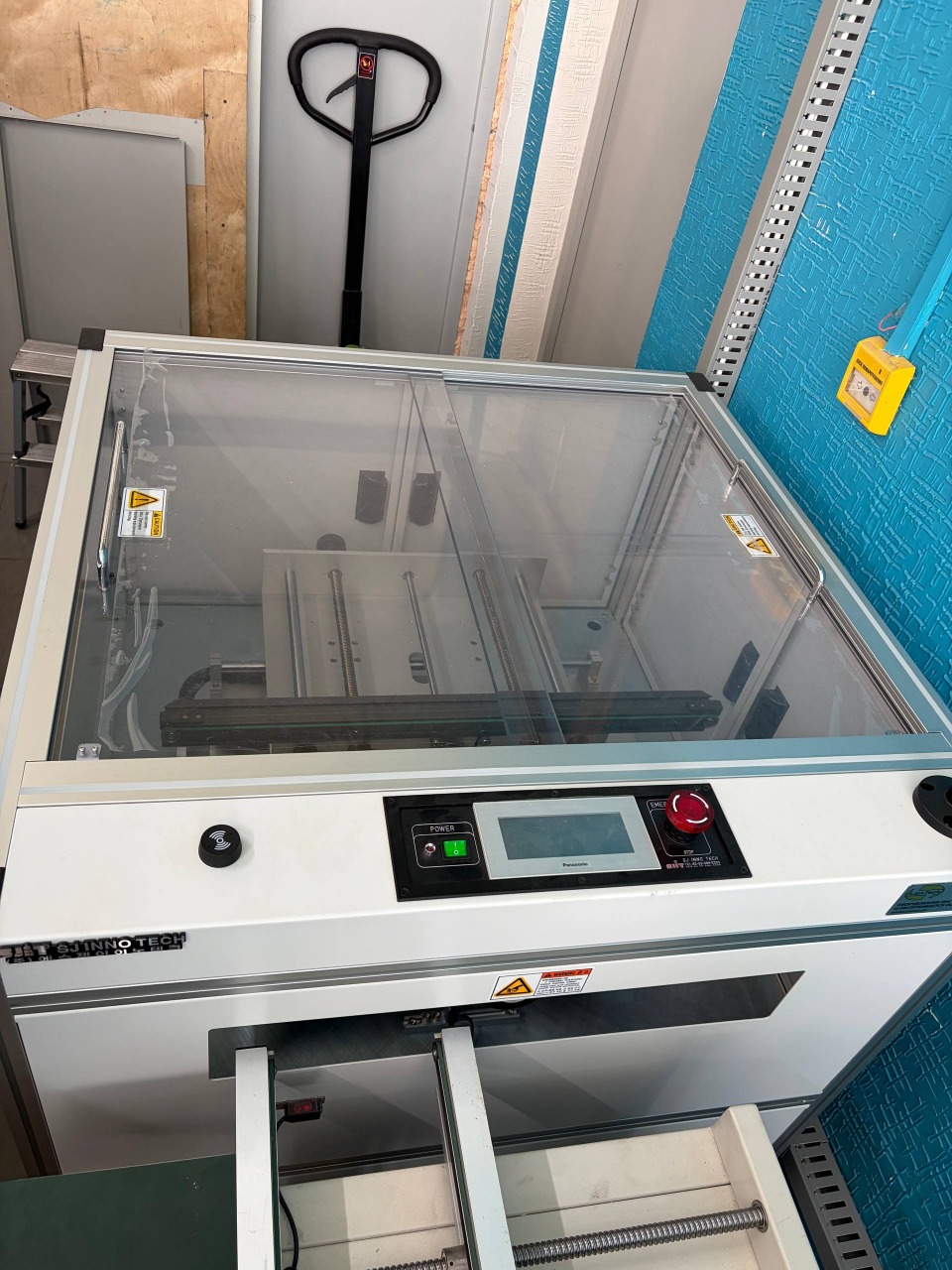

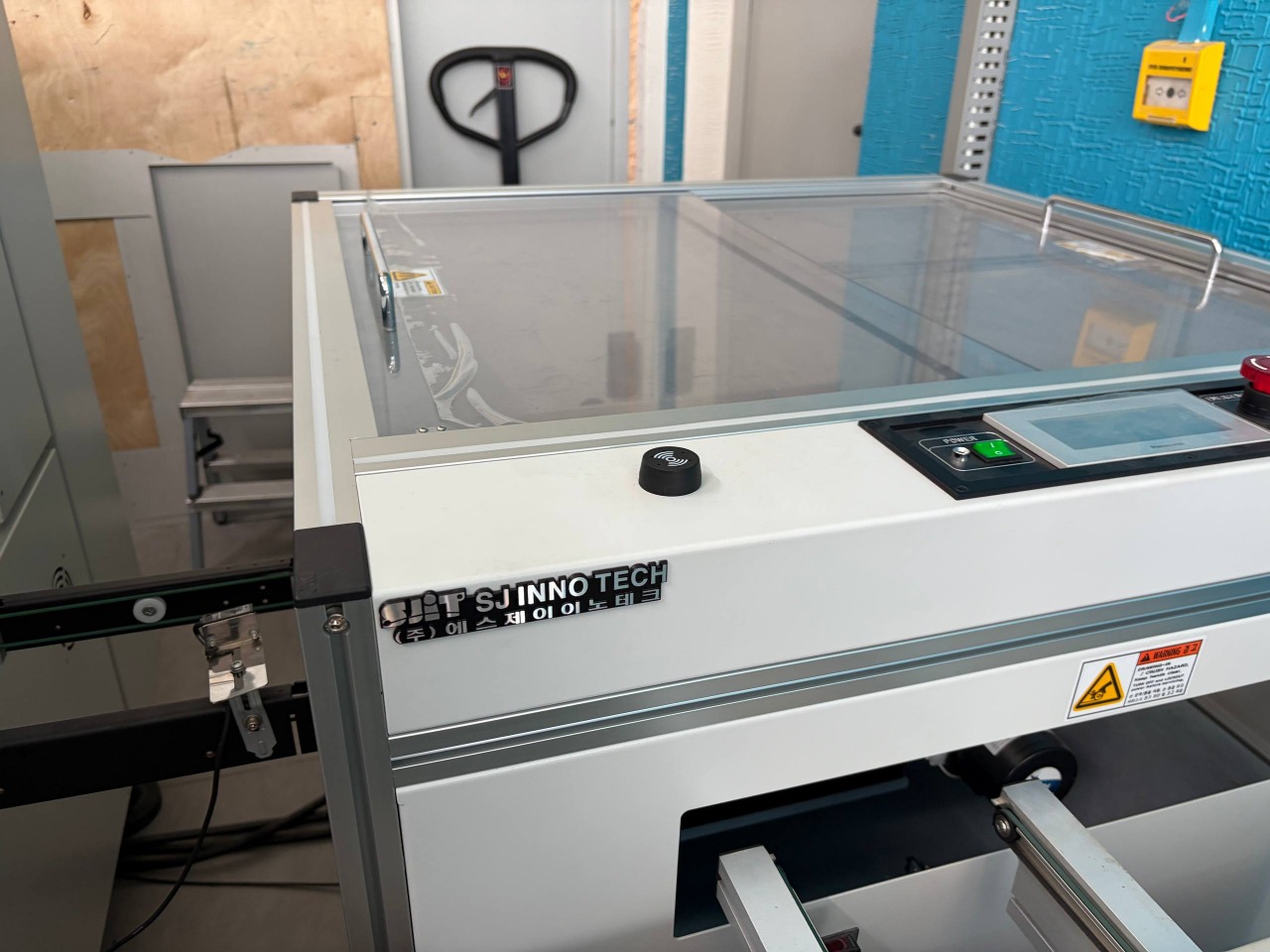

Конвейер поворотный (изменение оси) SHT-90X
|
Параметр |
Значение |
|
Модель |
SHT-90X |
|
Высота конвейера |
900 ± 30 мм |
|
Макс. размер ПП |
460 × 510 мм |
|
Мин. размер ПП |
50 × 50 мм |
|
Электропитание |
230 В, 50 Гц, 500 Вт |
|
Пневмопитание |
0,5 МПа |
|
Габариты (Д×Ш×В) |
810 × 810 × 1100 мм |
|
Масса |
200 кг |

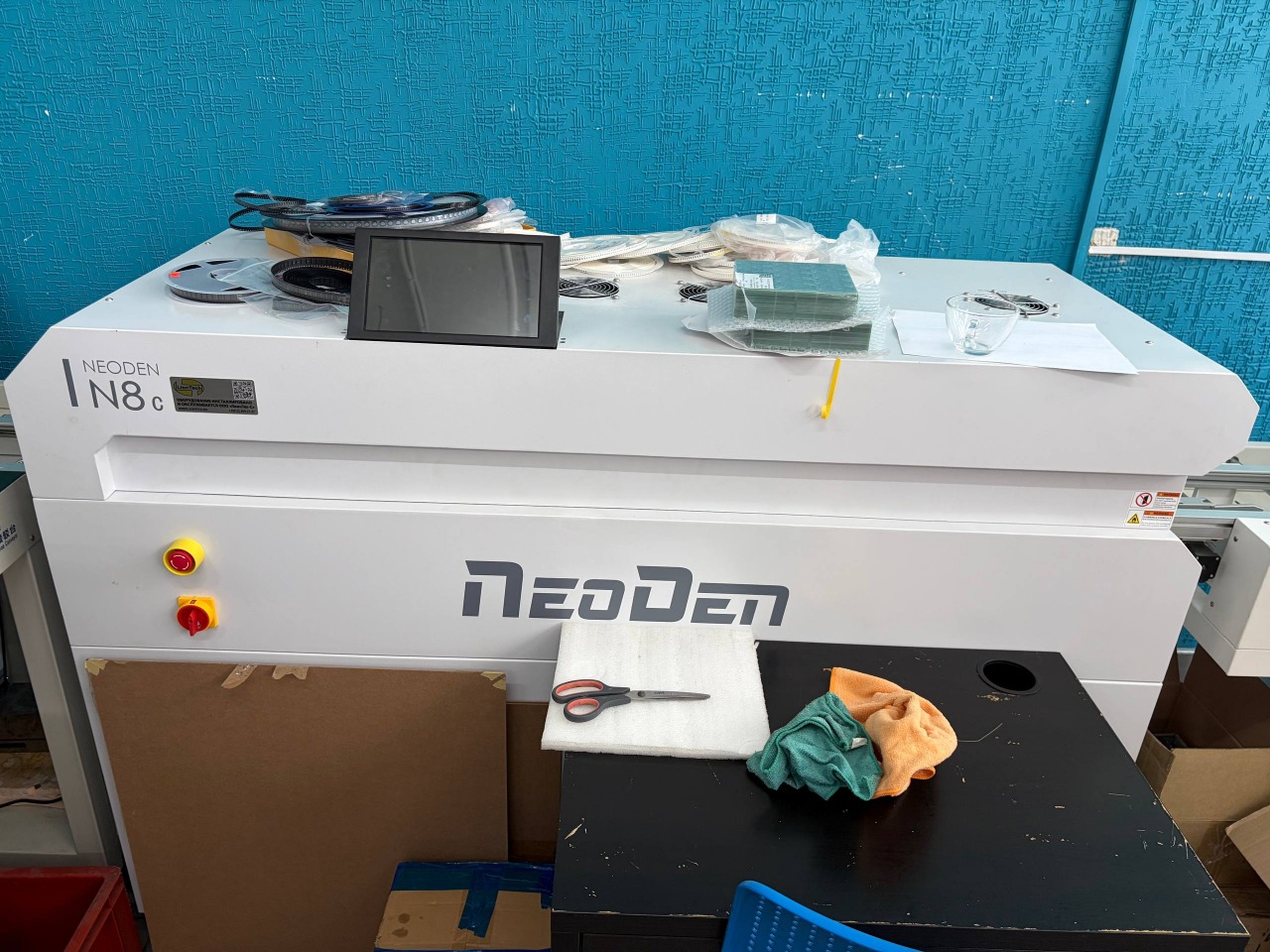

Конвекционная печь оплавления IN8C с цепным конвейером
Печь оплавления с 4 верхними и 4 нижними зонами нагрева (до 300°C) и одной зоной охлаждения. Встроенный 4-канальный термопрофайлер, точность ±1°C. Идеальна для бессвинцовой пайки.
|
Параметр |
Значение |
|
Модель |
NeoDen IN8C |
|
Скорость конвейера |
5 - 60 см/мин |
|
Макс. температура |
300 °C |
|
Точность поддержания температуры |
±1 °C |
|
Макс. монтажный зазор |
сверху ~30 мм, снизу ~20 мм |
|
Ширина зоны пайки |
300 мм |
|
Длина рабочей камеры |
934 мм |
|
Система охлаждения |
есть |
|
Встроенный термопрофайлер |
4 канала |
|
Время выхода в режим |
~30 мин |
|
Зоны нагрева |
4 верхних / 4 нижних |
|
Зоны охлаждения |
1 |
|
Электропитание |
220 В, 1 фаза |
|
Мощность при нагреве |
~3,6 кВт (настраиваемая) |
|
Рабочая мощность |
~1,5 кВт |
|
Габариты (без станины) |
1660 × 612 × 500 мм |
|
Габариты (на станине) |
1660 × 612 × 1075 мм |
|
Вес |
200 кг |

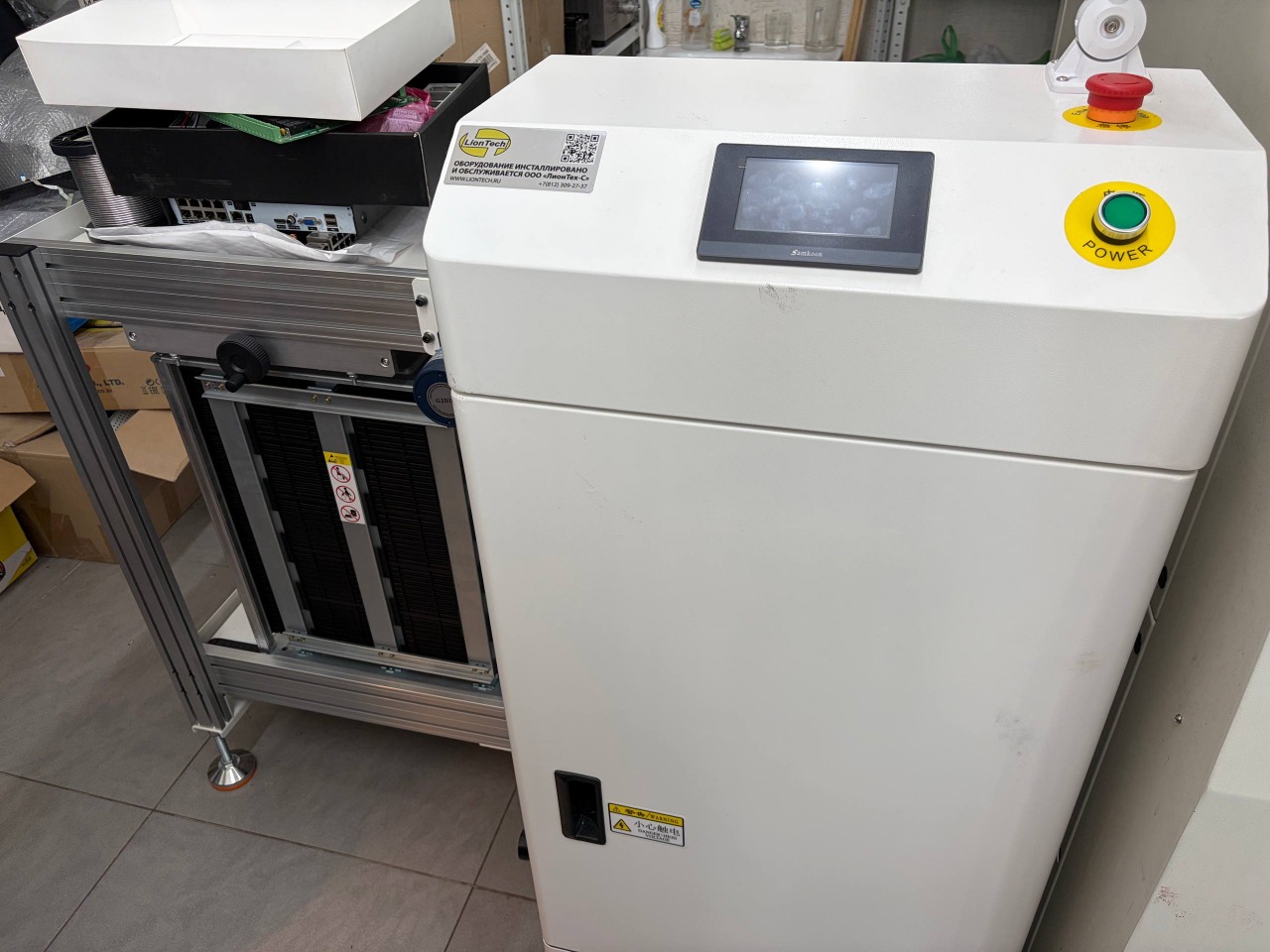

Разгрузчик плат NeoDen UL3340.
Автоматический разгрузчик печатных плат магазинного типа. Принимает платы с конвейера и укладывает их в магазин (до 50 шт.). В комплекте - один магазин для ПП.
|
Параметр |
Значение |
|
Модель |
NeoDen UL3340 |
|
Размер ПП (макс.) |
330 × 400 мм |
|
Толщина ПП |
0,6 - 4,0 мм |
|
Вес ПП |
0,06 - 2 кг |
|
Высота конвейера |
900 ± 20 мм |
|
Скорость передачи ПП |
10 с |
|
Направление передачи |
влево → вправо (по умолчанию) |
|
Ёмкость магазина |
50 шт. |
|
Интерфейс |
SMEMA / NeoDen |
|
Габариты (Д×Ш×В) |
2300 × 900 × 1300 мм |
|
Напряжение |
220 В |
|
Расход воздуха |
0,5 МПа, 20 л/мин |
|
Вес |
235 кг |
Комплект поставки
Магазин для ПП - 1 шт.
Пневмолиния в комплекте

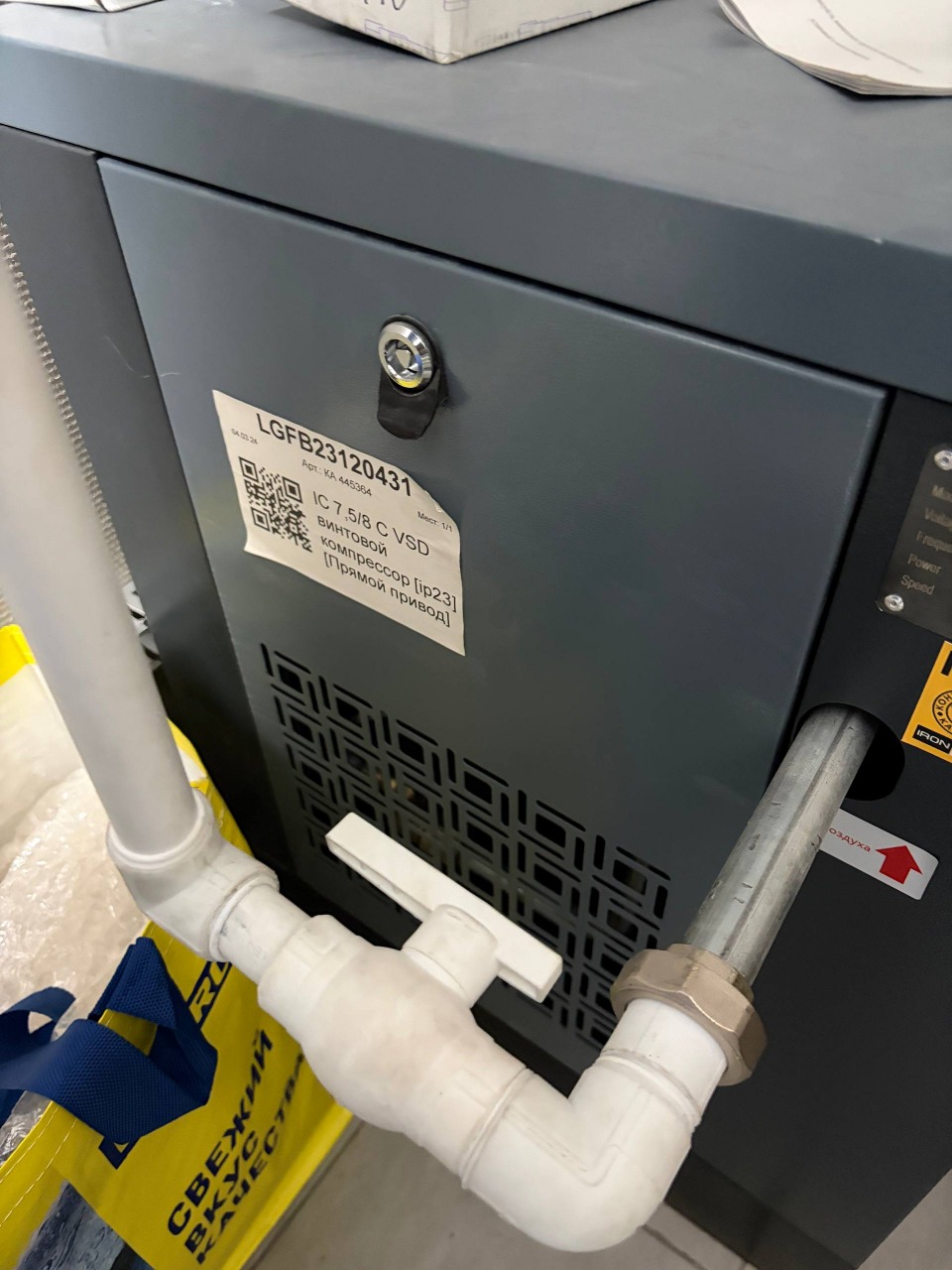

Винтовой компрессор IRONMAC IC 7,5/8 C VSD (IP23)

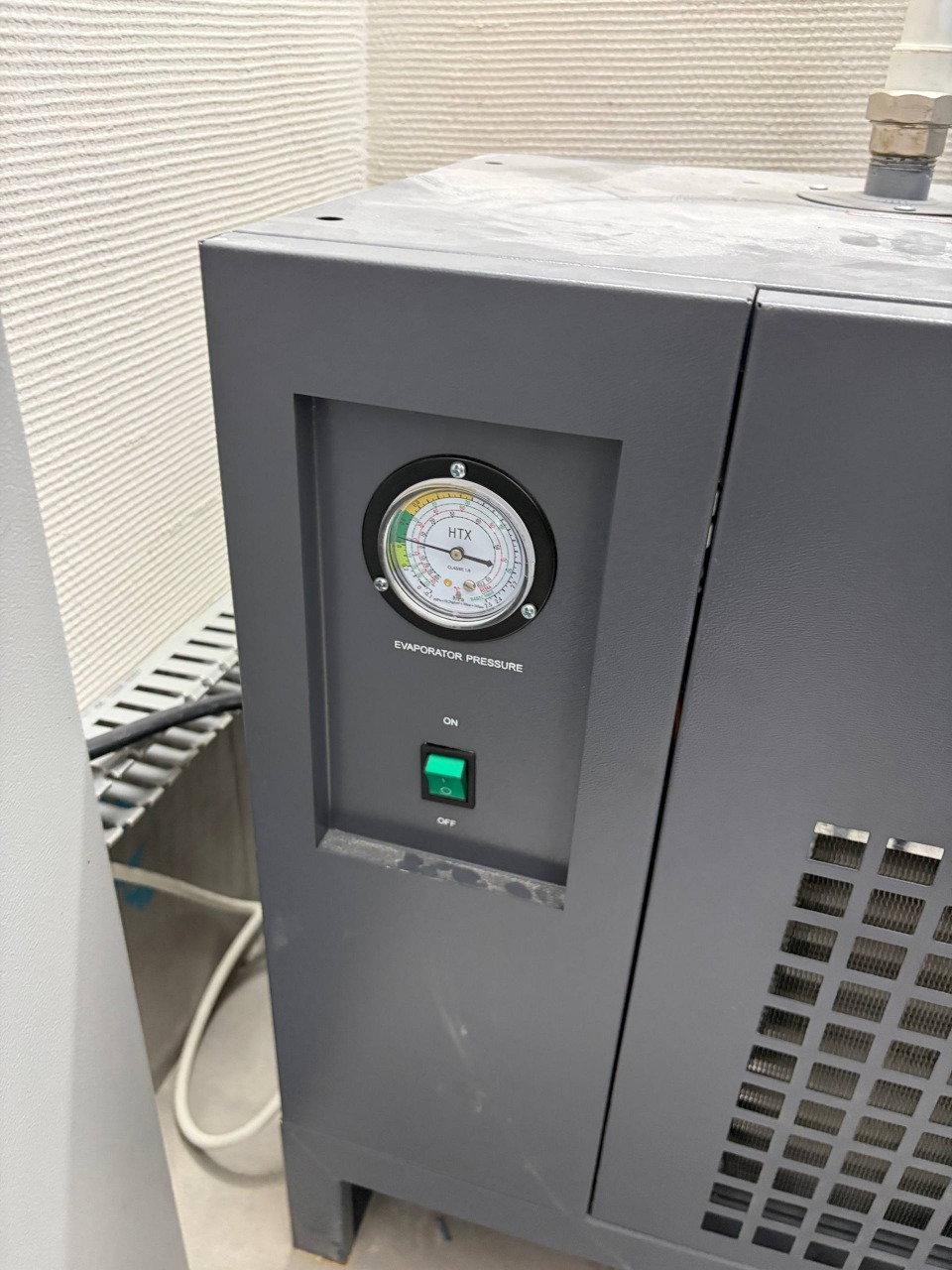

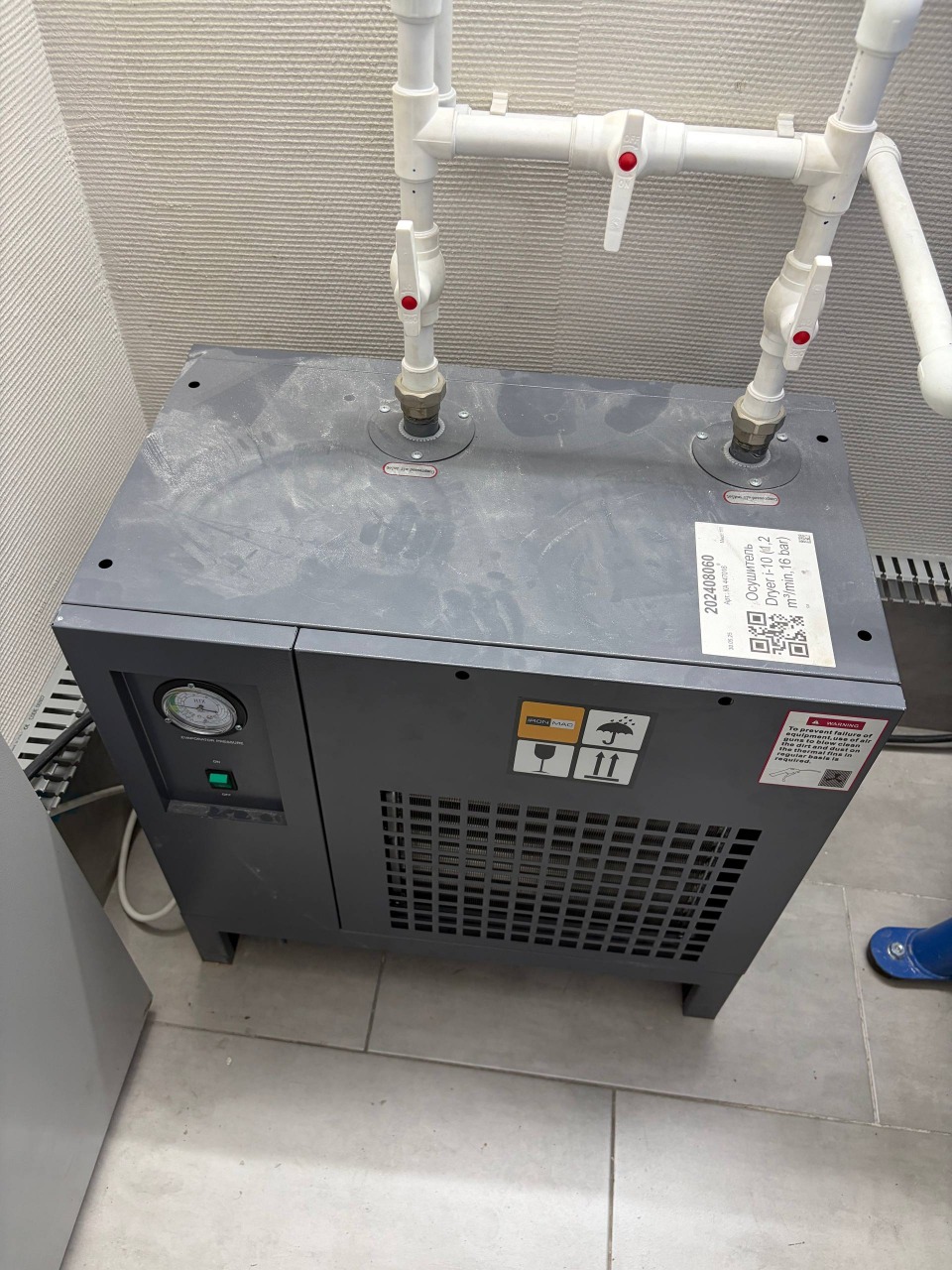

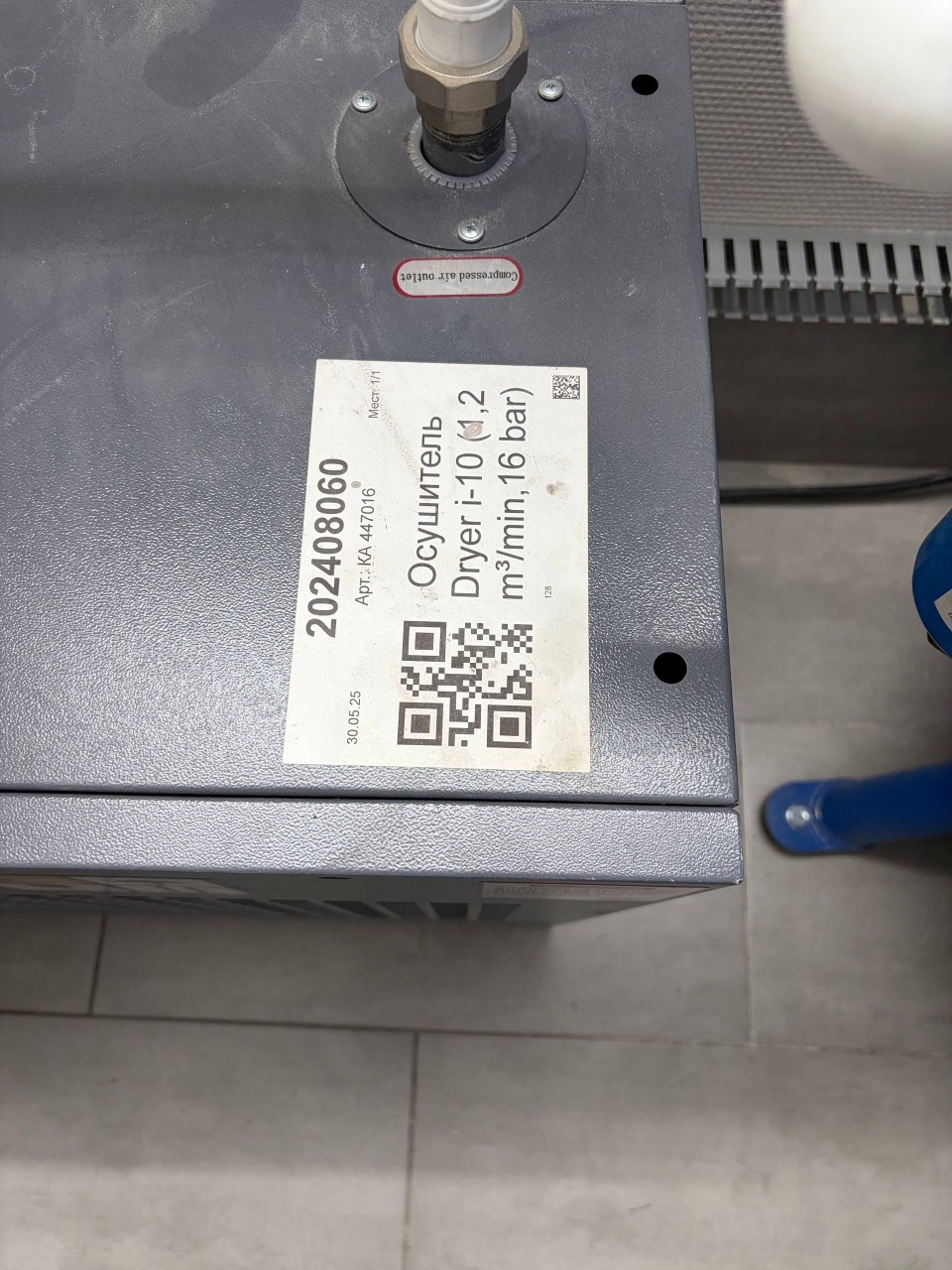

Осушитель DRYER I-10 IRONMAC
Ресивер 500л 10 бар вертикальный REMEZA РВ500.11.00
Комплект пневмораспределитель и пневмошланги.
Преимущества оборудования
l Полная автоматизация - от загрузки магазина до выгрузки готовых плат.
l Высокая точность - принтер ±0,01 мм, установщик ±25 мкм, печь ±1°C.
l Гибкость - поддержка плат до 680×460 мм, компонентов 0201 и крупных корпусов.
l Производительность - скорость установки 8 000 комп/ч, печь до 60 см/мин.
l Совместимость - все модули оснащены SMEMA-интерфейсами.
l Надёжность - промышленный ПК, встроенный термопрофайлер, качественные пневмокомпоненты.
l Готовность к запуску - линия полностью укомплектована, включая питатели (38 шт.), рамку для трафарета, пневмолинию с компрессором.
Состояние и готовность:
Состояние: б/у.
Год выпуска: Загрузчик 2025, Принтер 2012, Установщик 2012, Печь 2024, Разгрузчк 2025, Поворотный конвейер 2023.
Документация: руководство по эксплуатации.
