LAPLACE-Can – автоматическая установка монтажа и лазерной пайки для производства проб-карт
Скачать PDF
Применение:

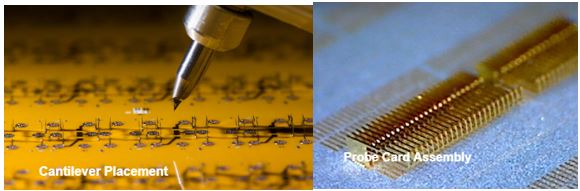

LAPLACE-Can – решение для монтажа кантилеверов (иглодержателей) с ультрамалым шагом и последующей лазерной пайки. Установка применяется при производстве проб-карт (зондовых плат), оснащена функцией ремонта.
Основные возможности:
- Точность монтажа ± ≤ 5 мкм;
- Габариты проб-карт – до 13” / 325 мм;
- Толщина кантилевера 20-100 мкм;
- Полностью автоматизированная система;
- Контроль точности монтажа.
Возможные применения:
- Производство проб-карт.
Техническая спецификация LAPLACE-Can:
|
Параметры |
LAPLACE-Can |
|
Габариты |
1520 х 1100 х 1890 мм |
|
Рабочая зона |
Рабочая зона: 330 х 330 мм Размер подложки: до 500 х 500 мм |
|
Время цикла (захват-монтаж-пайка) |
≥ 7 с / пин |
|
Точность |
Монтаж: ± 3,5 мкм, 3σ Наклон: ± 3 мкм Контроль высоты: ± 4 мкм |
|
Оснастка |
Индивидуальная |
|
Подача компонента |
Waffle Pack / Probe Wafer |
|
Перемещение подложки |
Вручную / Автоматически |
|
Загрузка / выгрузка |
Вручную / Автоматически |
|
Система распознавания образов |
Есть |
|
2D пайка |
Нет |
|
3D пайка |
Да |
|
Ремонт |
Опция |
|
Виды изделий |
Проб-карты, DRAM, флеш-память, NAND |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
