Автоматическая установка монтажа кристаллов DBX1000
Скачать PDF

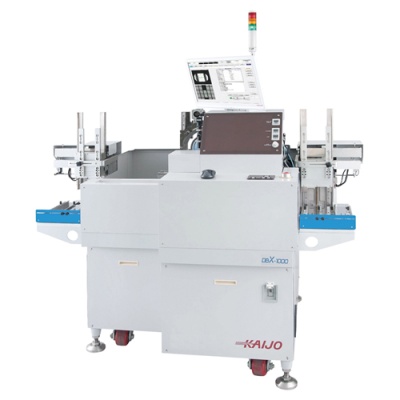

DBX-1000 это полностью автоматическая, высокопроизводительная установка монтажа кристаллов. Основное применение этого оборудования – производство светодиодов. Уникальная компактная конструкция установки (вертикально размещенный стол для пластин, двухсекционный сборочный стол с независимым перемещением секций и загрузкой/выгрузкой выводных рамок) обеспечивает высокую скорость и точность монтажа кристаллов.

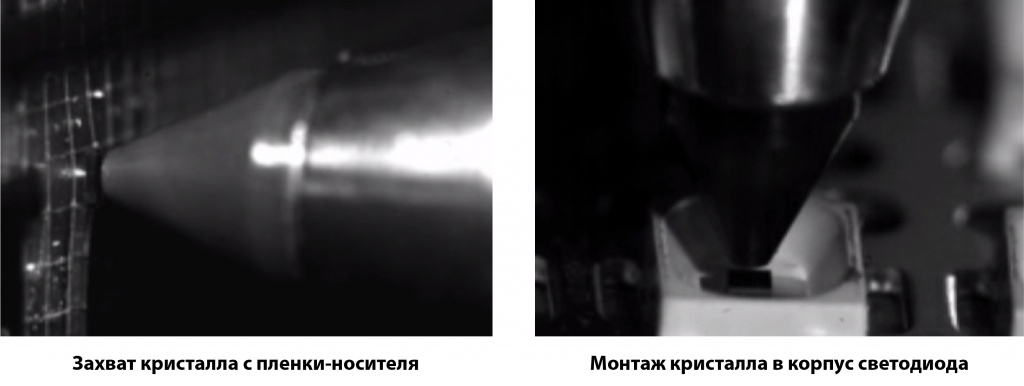

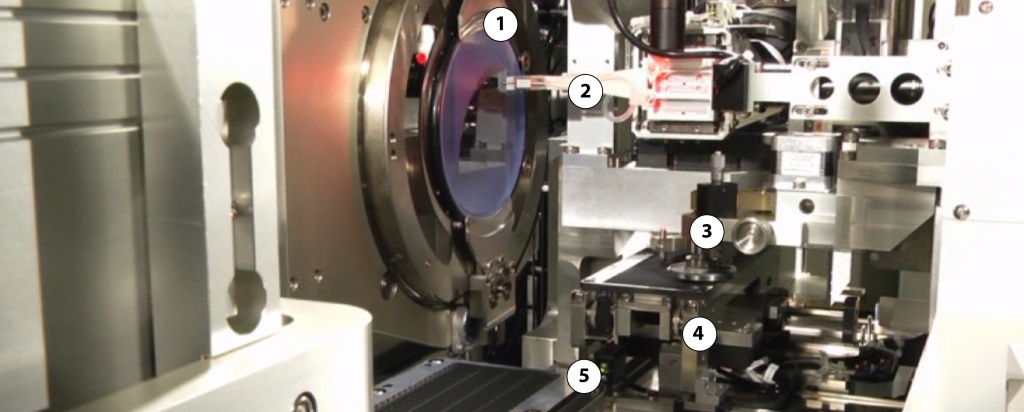

Основные узлы установки DBX1000 показаны на рисунке:
2 - Поворотная монтажная головка
3 - Станция штемпелевания
4 - Правая секция сборочного стола
5 - Левая секция сборочного стола
Техническая спецификация модели DBX1000
|
Параметры |
DBX1000 |
|
Технология монтажа |
Монтаж кристаллов на клей. Нанесение клея методом штемпелевания |
|
Скорость монтажа (кинематическая) |
0,18 с на кристалл (до 20 000 кристаллов в час) |
|
Точность монтажа |
± 25 мкм, 3s (XY) ± 3° (Theta) |
|
Рабочая область монтажа |
X: 220 мм Y: 92 мм |
|
Усилие монтажа |
30-180 г (программируемое) |
|
Габариты кристаллов |
От 0,15х0,15 мм до 1,5х1,5 мм |
|
Габариты выводной рамки |
Длина: 90-230 мм Ширина: 20-100 мм Толщина 0,1-2,0 мм |
|
Габариты магазина |
Длина: 95-235 мм Ширина: 30-110 мм Высота: 100-175 мм Количество магазинов в загрузчике/разгрузчике – 2-3 шт. |
|
Диаметр пластин |
Подача кристаллов в пяльцах: - Для 4” пластин (внешний диаметр наружного кольца 152 мм) Для 6” пластин (внешний диаметр наружного кольца 210 мм) |
|
Операционная система |
Windows |
|
Электропитание |
200-240 В ±5%, 50-60 Гц, 0,9 kVA |
|
Сжатый воздух |
Не менее 0,4 МПа, 30 л/мин |
|
Габариты (ШхГхВ) |
1750 х 1080 х 2050 мм |
|
Вес |
930 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
