      Автоматическая установка монтажа кристаллов ZX2200

      Главная
      -
      Каталог
      -
      Оборудование для производства микроэлектроники
      Оборудование для производства микроэлектроникиОборудование для производства электроникиРасходные материалыИнструментыПромышленная мебельСкладское оборудованиеТиповые решения участка SMT-монтажаОборудование для испытаний и тестирования"Чистые" помещения под ключОбучениеРобототехникаБ/У Оборудование
      -
      Монтаж кристаллов
      Кристальное производствоРезка пластин, подложек и групповых заготовокСтруйная печать (гибкая печатная электроника)Формирование объемных выводов (бампирование пластин)Монтаж кристалловПлазменная обработкаРазварка кристалловТермические процессыГерметизацияСортировка и упаковкаКонтроль качестваГибкие производственные модули
      -
      Высокоточный монтаж
      Оборудование начального уровняМонтаж и лазерная пайка кристалловОборудование для крупносерийного производства
      -Автоматическая установка монтажа кристаллов ZX2200
      Мы используем файлы cookie
      Для работы сайта используются необходимые cookie. Аналитические cookie подключаются только с вашего согласия. Политика конфиденциальности →
      Необходимые (сессия, безопасность)
      Аналитика (Метрика, GTM)
      • Автоматическая установка монтажа кристаллов ZX2200
      • Автоматическая установка монтажа кристаллов ZX2200
      Цена по запросу
      Нет в наличии
      Отправить запрос
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Поделиться

      Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
      • Описание
      • Задать вопрос
      • Наличие
      Описание
      Автоматическая установка монтажа кристаллов ZX2200 является идеальным решением для мелко- и среднесерийного производства микроэлектроники, лабораторий, исследовательских центров и контрактных производств.

      Конструкция установки позволяет настраивать ее для выполнения разных задач,  быстро переналаживать с одного изделия на другое, а также собирать изделия любой степени сложности.

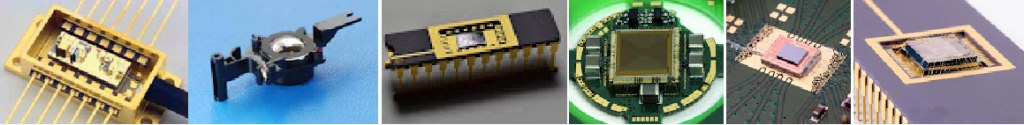

      Основные области применения
      • Дискретные компоненты
      • Микромодули и оптические компоненты
      • Датчики
      • МЭМС-компоненты
      • Гибридные ИС
      • Интегральные микросхемы
      • Многокристальные 2,5D и 3D модули
      • Фотоприемные устройства (ФПУ)



      Основные характеристики
      Параметры ZX2200
      Точность монтажа по XY ±10 мкм
      Точность монтажа по θ ±0,25°
      Производительность До 1200 кристаллов в час (в зависимости от задачи)
      Усилие монтажа

      50-700 гс

      Размеры кристаллов 0,5 - 30 мм толщина 0,1 - 3,0 мм
      Диаметр пластин 8” – 12”
      Размер кассет Waffle Pack и Gel-Pak 2”x2” , 4”x4”
      Метод нанесения клея
      Дозирование, «время-давление»      (шнек или джеттинг по запросу)
      Камера поиска кристаллов Поле зрения 7,0 х 8,4 мм 3-цветная подсветка (RGB)
      Камера настройки на подложку Поле зрения 3,5 х 4,2 мм 3-цветная подсветка (RGB)
      Направленная вверх камера 2-цветная подсветка (красная кольцевая и белая коаксиальная)
      Автоматическая смена монтажного инструмента 2 инструмента (опционально до 7)
      Одиночный узел подкола кристаллов Наличие
      Узел подкола кристаллов карусельного типа (опция) До 5 выталкивателей разного типа
      Максимальный размер подложки 325 х 200 мм
      Ширина конвейерной системы 55 – 200 мм
      Толщина подложки 0,1 – 12,0 мм
      Инспекция точности монтажа Наличие
      Распознавание чернильных точек Наличие
      Импорт карты пластины Наличие
      Габариты установки 2200 х 1700 х 1800 мм
      Вес 1800 кг

      Задать вопрос
      Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

      Наши квалифицированные специалисты обязательно вам помогут.
      Наличие
      Склад, Склад
      Нет в наличии

      Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
