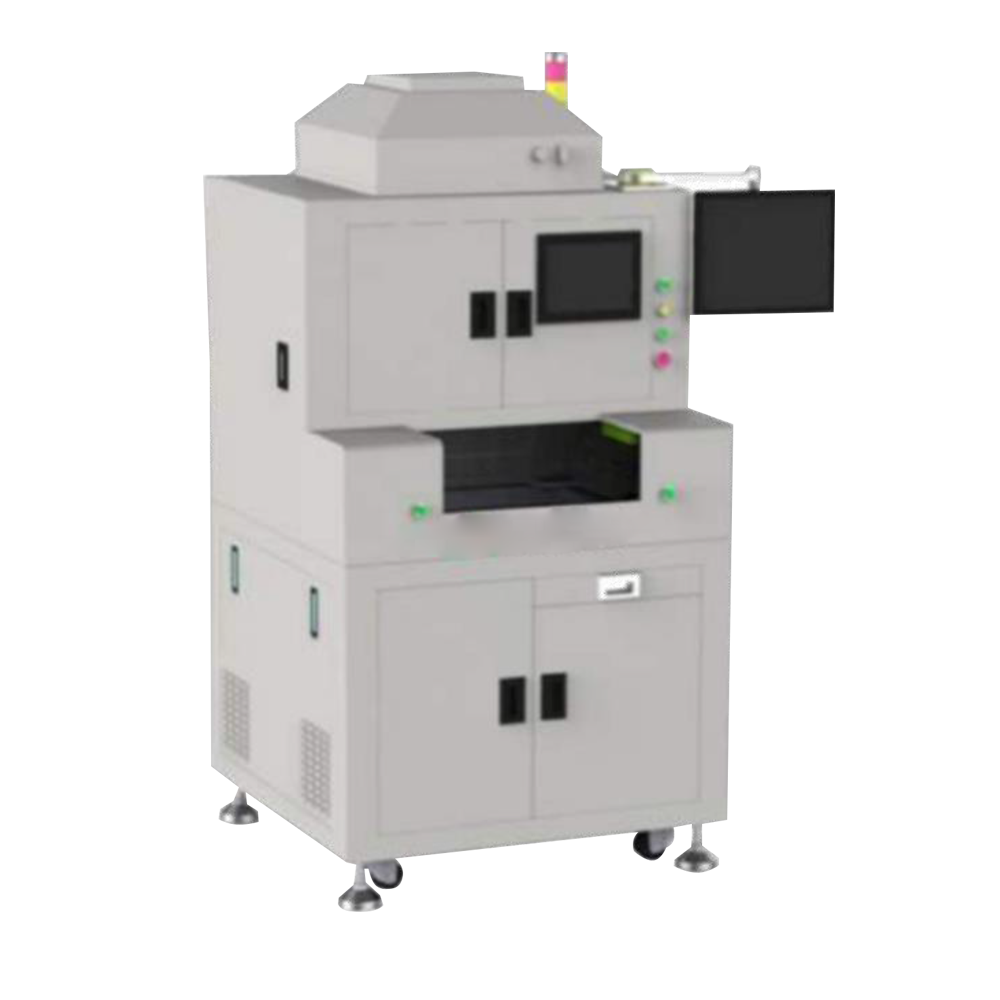

Лазерная установка для монтажа шариков припоя LBS-500

Технические особенности

1. Лазерная технология нового поколения
- Мощность 150 Вт (длина волны 1064 нм) – локальный нагрев без перегрева

- Защитная среда азота (чистота 99,99%) – предотвращение окисления

Время снижения температуры с 500℃ до комнатной примерно 0,3-0,5 секунды

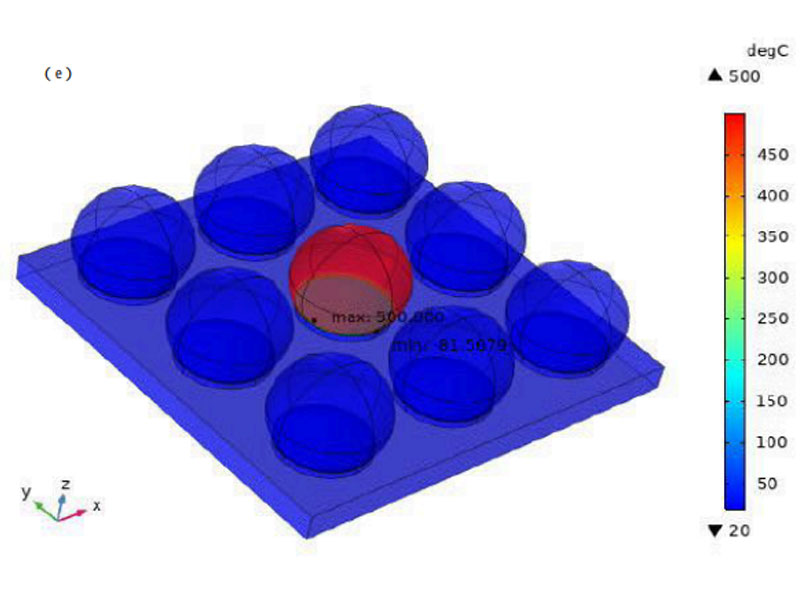

Рис.1. Принципиальная схема процесса теплопередачи шарик припоя на подложке.

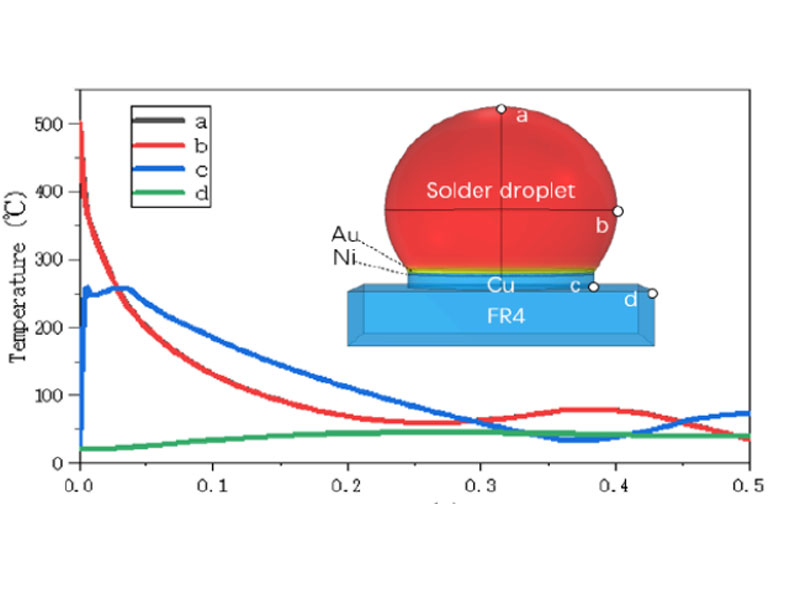

Рис.2. Процесс теплопередачи шарика припоя на подложку

Преимущества лазерной установки шарика:

• Небольшая зона термического воздействия

• Быстрая скорость нагрева и охлаждения

• Регулируемое распределение энергии

2. Прецизионная механика
- Повторяемость позиционирования ±10 мкм
- Минимальный шаг между шариками 150 мкм

3. Интеллектуальное управление
- Промышленный ПК с ОС Win10
- Поддержка индивидуальных параметров пайки для каждого шарика

4. Автоматическое позиционирование
- Система машинного зрения с поддержкой DXF


Технические характеристики



Параметр	Значение
Мощность лазера	150 Вт
Диаметр шариков	300–760 мкм
Точность	±10 мкм
Производительность	До 15 000 шариков/час
Рабочая зона	250×250 мм
Габариты	1000×1100×1800 мм
Питание	220 В, 50 Гц
Вес	650 кг

LBS-500 – это идеальное решение для предприятий, требующих высокой точности, скорости и стабильного качества. Благодаря передовой лазерной технологии установка обеспечивает снижение брака и повышение эффективности производства.
