SB2 Compact – автоматическая установка монтажа шариков припоя и лазерной пайки

SB²-Compact – это новая модель в серии SB2, являющейся лидером в отрасли оборудования для лазерной пайки. Благодаря сочетанию преимуществ технологии SB2
c ультракомпактной конструкцией, возможностью гибкой комплектации и низкой стоимостью владения оборудования, установка SB²-Compact является идеальным решением в случае ограниченного бюджета. Её использование может быть первым шагом для внедрения и постепенного наращивания степени автоматизации процесса последовательного монтажа и лазерной пайки шариков припоя для сборки разного рода изделий микроэлектроники – в особенности, модулей камер, датчиков и других оптических устройств. Установка SB²-Compact легко интегрируется в любую производственную линию, поскольку её можно оборудовать загрузочно-разгрузочными системами разного типа – такими как выдвижная односекционная загрузочно-разгрузочная система, встроенный конвейер или система автоматической загрузки кассет. Конструкция установки в соответствии с принципом «подключи и работай» позволяет выполнять модернизацию загрузочно-разгрузочной системы. Установка SB²-Compact способна работать с шариками припоя диаметром от 150 до 1000 мкм. Скорость монтажа 6-8 шариков в секунду. Установка доступна к заказу в различных цветовых решениях по выбору заказчика.
Основные возможности:
-
Бесконтактный монтаж шариков припоя
-
Материалы припоя – SnAgCu, SnAg, SnPb, AuSn, InSn, SnBi
-
Бесфлюсовая пайка методом лазерного оплавления
-
Диаметр шариков припоя от 150 мкм до 1000 мкм
Возможные применения:
-

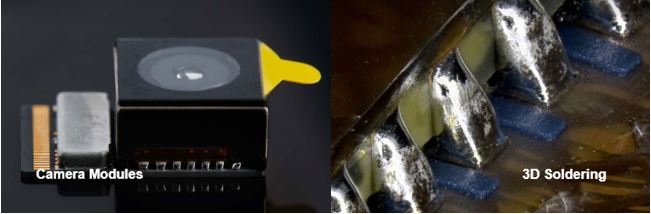

Сборка фото/видеокамер
-
Сборка 3D-компонентов и устройств
-
Боллинг BGA/CSP компонентов
-
Пайка выводов, контактов, перемычек
Техническая спецификация SB2 Compact
Параметры
SB2-Compact
Габариты
1100 х 704 х 1893 мм
Рабочая зона
200 х 200 мм
Скорость монтажа шариков
6-8 шариков в секунду
Диаметр шариков
≥ 150 мкм
Точность монтажа
± 5 мкм, 1 σ
Рабочая станция
Выдвижная секция / Встроенный конвейер
Автоматизация
2D пайка с автоповоротом оснастки
Лазерная ручная центровка
Есть
Лазерная автоматическая центровка
Опция
Распознавание образов
Есть
2D пайка
Да
3D пайка
Да
Ремонт
Нет
Виды изделий
Корпуса BGA, CSP, фото/видеокамеры
SB²-Compact – это новая модель в серии SB2, являющейся лидером в отрасли оборудования для лазерной пайки. Благодаря сочетанию преимуществ технологии SB2 c ультракомпактной конструкцией, возможностью гибкой комплектации и низкой стоимостью владения оборудования, установка SB²-Compact является идеальным решением в случае ограниченного бюджета. Её использование может быть первым шагом для внедрения и постепенного наращивания степени автоматизации процесса последовательного монтажа и лазерной пайки шариков припоя для сборки разного рода изделий микроэлектроники – в особенности, модулей камер, датчиков и других оптических устройств. Установка SB²-Compact легко интегрируется в любую производственную линию, поскольку её можно оборудовать загрузочно-разгрузочными системами разного типа – такими как выдвижная односекционная загрузочно-разгрузочная система, встроенный конвейер или система автоматической загрузки кассет. Конструкция установки в соответствии с принципом «подключи и работай» позволяет выполнять модернизацию загрузочно-разгрузочной системы. Установка SB²-Compact способна работать с шариками припоя диаметром от 150 до 1000 мкм. Скорость монтажа 6-8 шариков в секунду. Установка доступна к заказу в различных цветовых решениях по выбору заказчика.
Основные возможности:
-
Бесконтактный монтаж шариков припоя
-
Материалы припоя – SnAgCu, SnAg, SnPb, AuSn, InSn, SnBi
-
Бесфлюсовая пайка методом лазерного оплавления
-
Диаметр шариков припоя от 150 мкм до 1000 мкм
Возможные применения:
-
Сборка фото/видеокамер
-
Сборка 3D-компонентов и устройств
-
Боллинг BGA/CSP компонентов
-
Пайка выводов, контактов, перемычек
Техническая спецификация SB2 Compact
Параметры |
SB2-Compact |
Габариты |
1100 х 704 х 1893 мм |
Рабочая зона |
200 х 200 мм |
Скорость монтажа шариков |
6-8 шариков в секунду |
Диаметр шариков |
≥ 150 мкм |
Точность монтажа |
± 5 мкм, 1 σ |
Рабочая станция |
Выдвижная секция / Встроенный конвейер |
Автоматизация |
2D пайка с автоповоротом оснастки |
Лазерная ручная центровка |
Есть |
Лазерная автоматическая центровка |
Опция |
Распознавание образов |
Есть |
2D пайка |
Да |
3D пайка |
Да |
Ремонт |
Нет |
Виды изделий |
Корпуса BGA, CSP, фото/видеокамеры |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
