IDEALab 3G - полуавтоматическая установка герметизации электронных компонентов методом литья пластика под давлением

IDEALab 3G - полуавтоматическая установка герметизации электронных компонентов методом литья пластика под давлением

IDEALab – это система герметизации пластиком электронных компонентов методом литья под давлением (transfer molding). Загрузка комплектации и таблеток пластика осуществляется вручную, а сам процесс выполняется автоматически в соответствии с заданными параметрами рабочей программы.

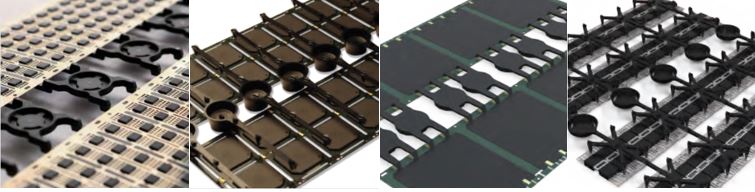

Установка предназначена для мелкосерийного и опытного производства. С ее помощью можно герметизировать пластиком интегральные микросхемы, микромодули и дискретные компоненты. Отливка осуществляется в пресс-форме на групповых заготовках – выводных рамках с предустановленными кристаллами полупроводниковых компонентов.



Техническая спецификация

Параметры

IDEALab

Комплектация и материалы

Габариты выводных рамок

Длина 100 – 300 мм

Ширина 25 – 100 мм

Габариты таблеток заливочного пластика

Диаметр: 11, 13, 14, 16 и 18 мм

Высота: = Диаметр + 2 мм

Характеристики пресса

Усилие замыкания пресс-формы

80, 120 и 170 тонн

Давление литья

3 тонны (4 тонны для 170 т пресса)

Габариты пресса

570 х 570 х 1750 мм (ШхДхВ)

Электропитание и коммуникации

Электропитание

3-фазное, 380 VAC, 50/60 Гц

Потребляемая мощность

12 – 24 KVA

Сжатый воздух

5 – 7 бар, 500 л/мин

Вытяжка

12 м3/мин

Система вакуумирования и вакуумный насос

Опция

Габариты и вес

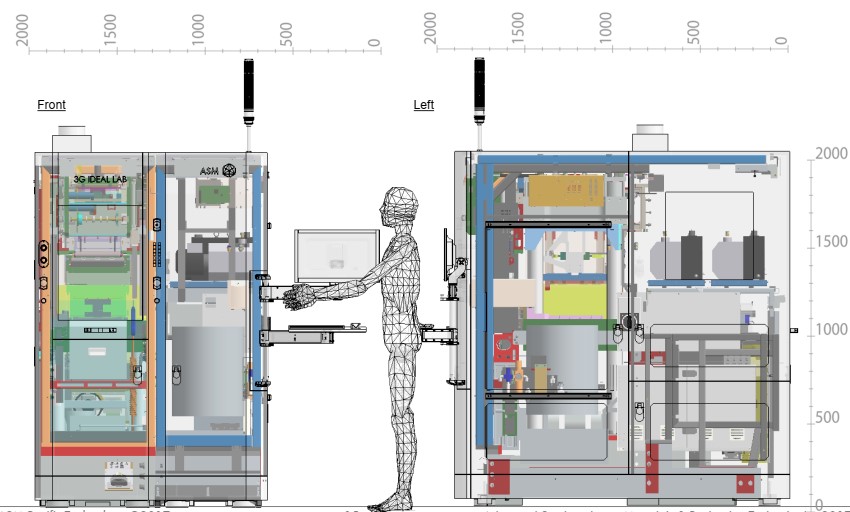

Габариты

1990 х 1317 х 2170 мм (ШхДхВ)

Вес

4000 кг / 80-тонный пресс

4200 кг / 120-тонный пресс

4800 кг / 170-тонный пресс
