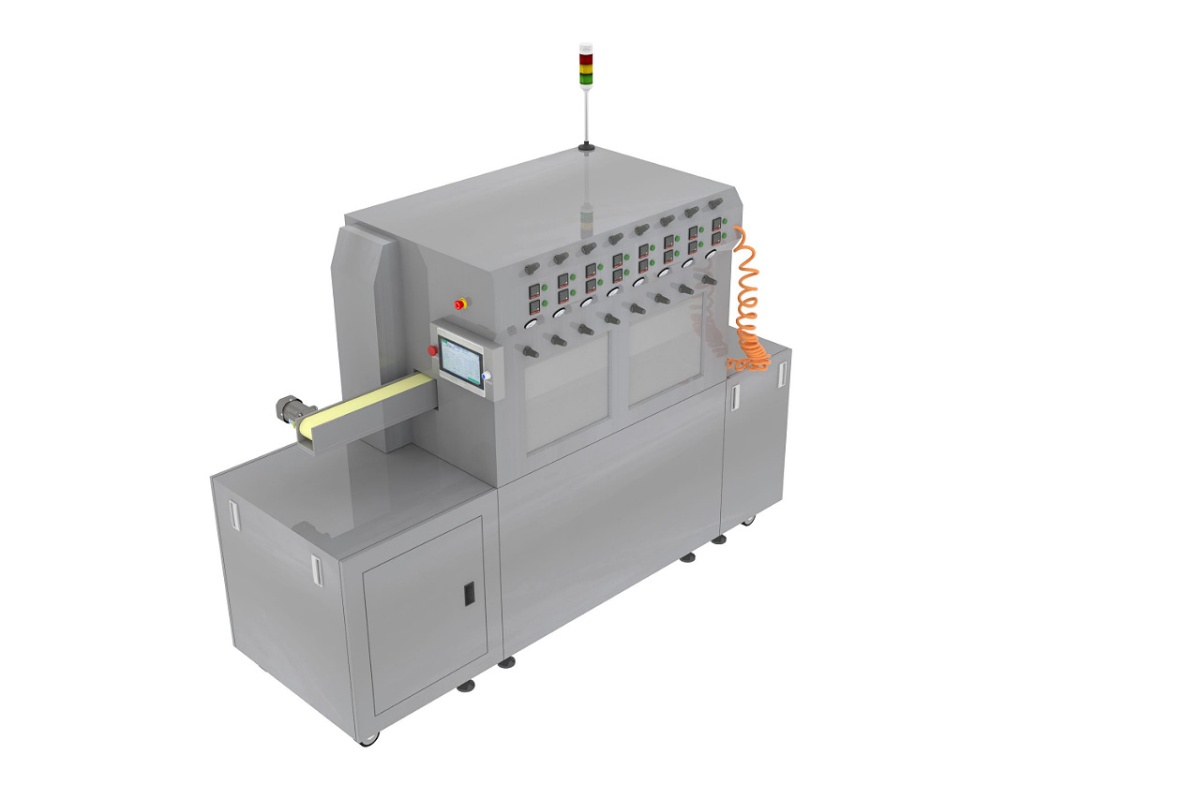

Полуавтоматическая машина гидроабразивной обработки SD-120D

 Оборудование позволяет устранить облой (излишки герметизирующего компаунда), а также другие локальные загрязнения со всех поверхностей выводной рамки. Процесс очистки основан на абразивном действии сильной струи смеси воды и абразивного порошка на всю поверхность выводной рамки.

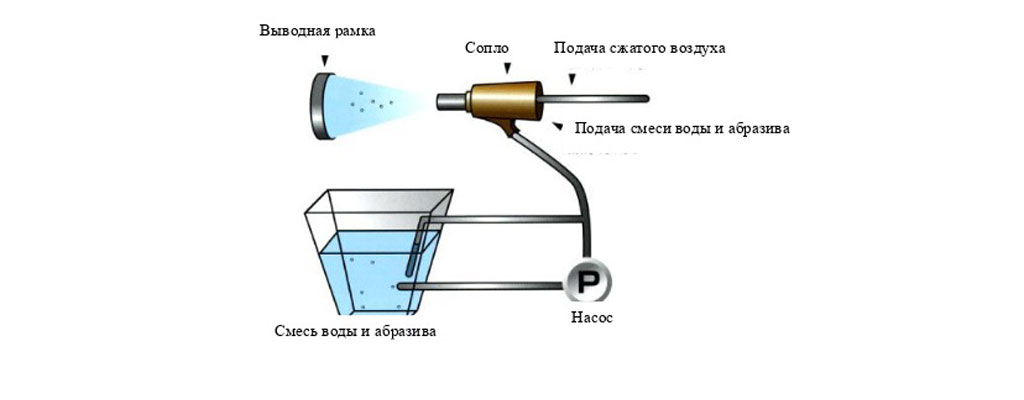

Принцип работы машины гидроабразивной обработки



Такой метод очистки также позволяет снять заряд  статического электричества с выводных рамок.

Следует отметить, что данный способ очистки без предварительной подготовки выводных рамок подходит для выводных рамок со сравнительно небольшими корпусами изделий, типа SOT-23, SOT-89 и других выводных рамок с подобными размерами корпусов изделий.

Что касается выводных, где корпуса изделий довольно крупные, например ТО-220, ТО-247 и похожие, то для таких выводных рамок, возможно, потребуется дополнительная операция химической обработки для предварительного размягчения толстых слоев облоя.

«Лионтех» готов поставить такое вспомогательное оборудование.

Основные характеристики

- Основные элементы машины выполнены из нержавеющей стали.

- Осуществляется хорошая водо- и шумо- изоляция.

- Подобранные форсунки под изделия заказчика. Регуляторы давления и расхода.

- Экономный расход воды, порядка 60 литров в час.

- Контролируется количество абразива в воде.

- Сенсорный монитор с диагональю 25 см с защитой от воды.

- Датчики загрузки и выгрузки выводных рамок, перерузки двигателя.

- Производительность по очистке зависит от ряда параметров, но обычно составляет около 300 - 900 отрезков выводных рамок в час.

- Имеется опциональная возможность использования масок.

- Машина совместима с выводными рамками разного размера.

- Встроенная вытяжная вентиляция

- В машине предусмотрены сопла проведения очистки – 12 шт., которые расположены сверху и снизу от выводной рамки, а также 4 сопла для отмывки выводных рамок водой.

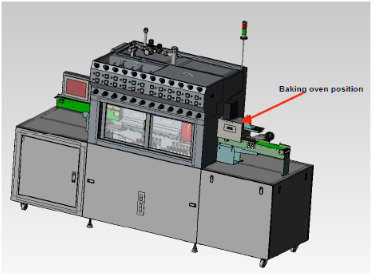

Опция сушки выводных рамок после очистки.

В машине имеется возможность заказать дополнительную опцию сушки выводных рамок горячим воздухом после прохождения рамками процесса очистки и отмывки.




Абразивные материалы

Производитель порекомендует требуемый абразивный материал для каждого конкретного типа выводной рамки и молдингового компаунда. Обычно используют резиновые гранулы разного размера (0,1-0,6 мм) и твердости. В некоторых случаях можно использование  и абразивный материал другого типа, например, пластиковые гарнулы, стеклянные шарики и др.

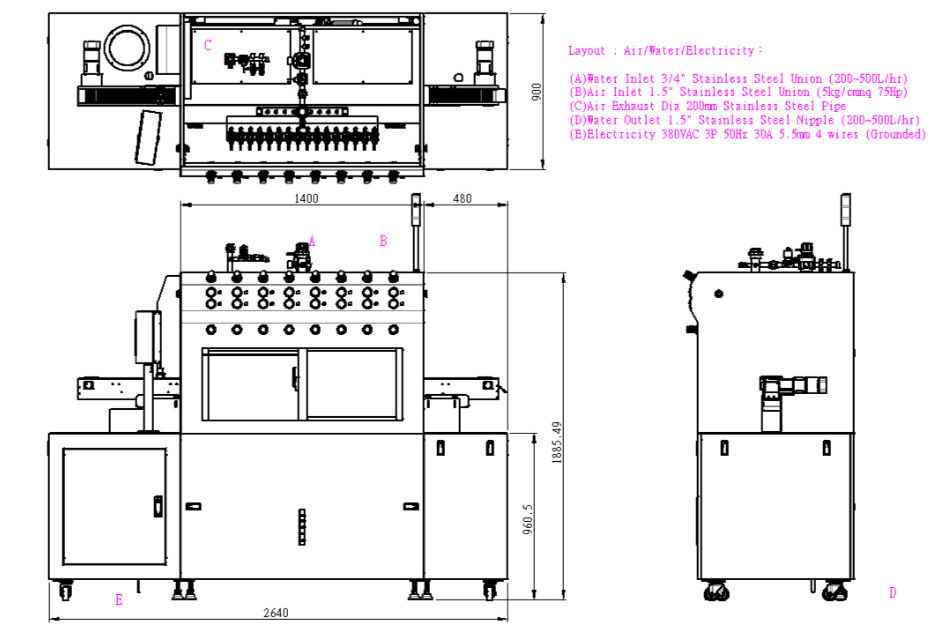

Габариты машины



Основные параметры

- Расход абразива: 250 кг/месяц.

- Потребление воды: 60-120 л/ч.

- Давление воздуха: 5 кгс/см2 .

- Энергопотребление: АС, 380 В, 3 фазы, 50/60 Гц, 6 Кватт

- Размеры: 3,2 м(Д)x0,9 м(Ш)x1,9 м(В).



По запросу возможно предоставление дополнительной информации по оборудованию.

Обсуждается возможность проведение поисковой работы по очистке реальных образцов заказчика на машине гидроабразивной обработки с предоставлением очищеных образцов заказчику для оценки качества очистки
