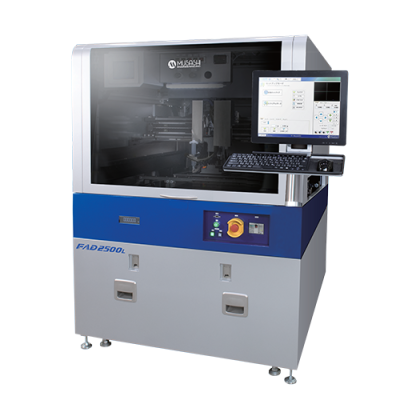

Автоматическая система дозирования - FAD2500L
Скачать PDF
FAD2500L – это модификация автоматической системы дозирования FAD2500, главным отличием которой является увеличенное рабочее поле, позволяющее работать с платами и подложками размером до 500х500 мм. Это высокопроизводительное, универсальное и гибкое оборудование, которое может быть использовано для самого широкого круга задач. Система может быть оснащена двумя дозирующими головками одного или разного типа, например:
-
SuperSigmaCM3 (время/давление)
-
ScrewMaster3 (шнековое дозирование)
-
MPP (объемометрическое дозирование)
- AeroJet (джеттинг, или каплеструйное дозирование)

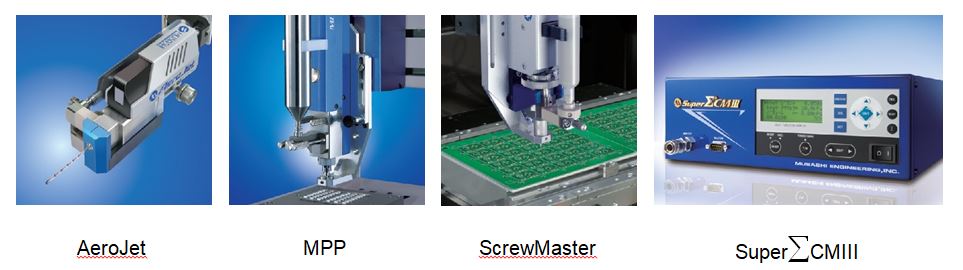

Дозирующие головки и контроллер, используемые на установке FAD2500L

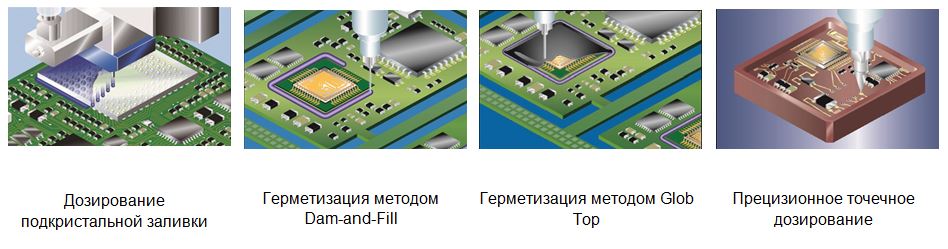

Типовым применением FAD2500L являются:
-
Дозирование подкристальной заливки (underfilling)
-
Герметизация кристаллов или компонентов методом Dam-and-Fill и GlobTop
- Прецизионное точечное дозирование (например, серебросодержащих адгезивов)
Особенности системы:
-
Высокоскоростное бесконтактное каплеструйное дозирование (джеттинг)
-
Автоматический контроль количества дозируемого материала по весу
-
Функция MCD (Multi Cycle Dispensing) для исключения образования пустот в заливке под кристаллом
Опции:
-
Подогрев дозирующей иглы (35-80°С)
-
Датчик уровня материала в шприце
-
Кольцевая RGB-подсветка
-
Инспекция качества дозирования
-
Встроенные весы для проверки точности дозы по весу
-
Наклон и вращение дозирующей головки
-
Автоподстройка ширины конвейера
-
SECS/GEM интерфейс
- Система считывания штрихкода
Техническая спецификация FAD2500L
|
Параметры |
DISPENS MASTER FAD2500L |
|
Система управления |
Управляющий компьютер, встроенное ПО, операционная система Windows 10, SMEMA-совместимый интерфейс |
|
Типы подложек и изделий |
Печатные платы, керамические подложки, выводные рамки, кассеты и тара-спутник и пр. |
|
Скорость перемещения по осям XY |
До 1000 мм/с |
|
Скорость перемещения по оси Z |
До 500 мм/с |
|
Повторяемая точность позиционирования по осям XY |
± 0,01 мм |
|
Повторяемая точность позиционирования по оси Z |
± 0,01 мм |
|
Ход головки по оси Z |
30 мм (80 мм опция) |
|
Количество одновременно используемых дозирующих головок |
До 2 |
|
Габариты платы/подложки |
Длина: 100-500 мм Ширина: 100-500 мм Толщина: 0,5-3,0 мм Кривизна: не более 2,0 мм Краевой зазор: 4,0 мм |
|
Количество встроенных конвейерных линий |
1 или 2 |
|
Направление движения конвейера |
Слева-направо |
|
Количество рабочих зон с подогревом |
До 3 (преднагрев, дозирование, постнагрев) |
|
Электропитание |
220 В, 50/60 Гц, 30 А максимум |
|
Потребляемая мощность |
3 кВт |
|
Сжатый воздух |
0,5-1,0 МПа |
|
Вакуум |
-80 кПа |
|
Габаритные размеры (без загрузчика и разгрузчика) |
1270 х 1500 х 1660 мм (ШхГхВ) |
|
Вес (без загрузчика и разгрузчика) |
800 кг |
Габаритные размеры FAD2500L
