FAD2500 - Автоматическая система дозирования

FAD2500 - Автоматическая система дозирования

Скачать PDF

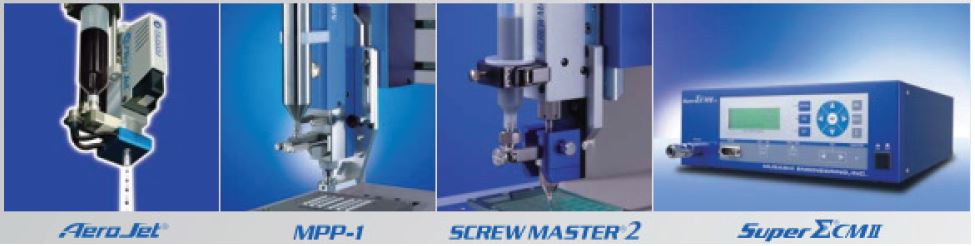

FAD2500 – это высокопроизводительная, универсальная и гибкая система автоматического дозирования, которая может быть использована для широкого круга задач. Система может быть оснащена двумя дозирующими головками одного или разного типа.

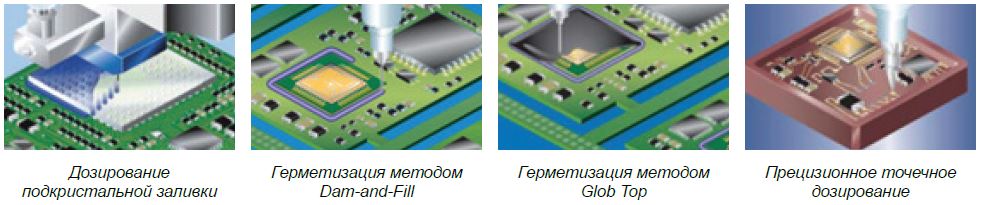

Типовым применением FAD2500 являются:
  • Дозирование подкристальной заливки (underfilling)
  • Герметизация кристаллов или компонентов методом Dam-and-Fill
  • Герметизация кристаллов или компонентов методом Glob Top
  • Прецизионное точечное дозирование (например, серебросодержащих адгезивов)

Особенности системы:
  • Высокоскоростное бесконтактное каплеструйное дозирование (джеттинг)
  • Автоматический контроль объема дозируемого материала
  • Функция MCD (Multi Cycle Dispensing) для исключения образования пустот в заливке под кристаллом
  • Автоматическая синхронизация скорости перемещения дозирующей головки и объема дозируемого материала (функция Synchro Speed). За счет этого обеспечивается постоянство ширины дозируемой линии без снижения производительности.

Техническая спецификация

Параметры

DISPENS MASTER FAD2500

Система управления

PC/PLC управление, SMEMA-совместимый интерфейс

Типы подложек

и изделий

Печатные платы, керамические подложки, выводные

рамки, кассеты и тара-спутник и пр.

Скорость перемещения по осям XY

До 1000 мм/с

Скорость перемещения по оси Z

До 1000 мм/с

Повторяемая точность позиционирования по осям XY

± 0,01 мм

Повторяемая точность позиционирования по оси Z

± 0,01 мм

Количество одновременно используемых дозирующих головок

До 2

Длина рабочей зоны

От 50 до 330 мм

Ширина рабочей зоны

От 30 до 330 мм

Высота рабочей зоны

От 0,5 до 3,0 мм

Количество встроенных конвейерных линий

1

Количество рабочих станций

До 3

Электропитание

220 В; 50/60 Гц; 30 А

Потребляемая мощность

3 кВт

Габаритные размеры (без загрузчика и разгрузчика)

900 х 1250 х 1655 мм (Ш х Г х В)

Вес (без загрузчика и разгрузчика)

600 кг
