FAD5100S - Автоматическая система дозирования

FAD5100S - Автоматическая система дозирования

Скачать PDF

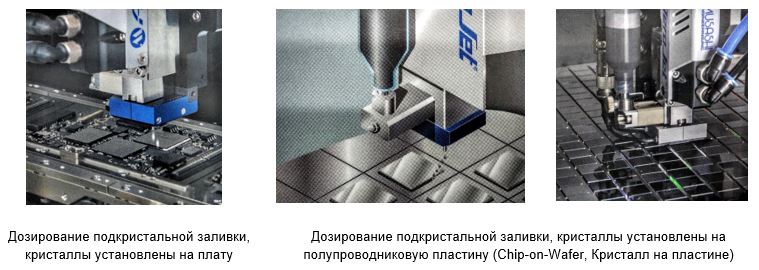

Установка FAD5100S – это наиболее высокопроизводительная и точная система автоматического дозирования компании Musashi. Её основным применением является каплеструйное дозирование подкристальной заливки (underfill) в зазор между флип-чипом и подложкой, на которую он установлен. Система оснащается дозирующей головкой AeroJet.

Для работы с полупроводниковыми пластинами предусмотрена модификация установки – модель FAD5100S-WH. На этой модели можно дозировать компаунд под флип-чипы, установленные на пластины диаметром до 300 мм (технология «Chip-on-Wafer / Кристалл на пластине»). Для удобства и быстродействия, FAD5100S-WH оснащена функцией работы с картами пластин.


Особенности системы:

  • Высокоскоростное бесконтактное каплеструйное дозирование (джеттинг);
  • Быстродействующая система машинного зрения;
  • Автоматический контроль объема дозируемого материала;
  • Функция MCD (Multi Cycle Dispensing) для исключения образования пустот в заливке под кристаллом;
  • Функция автоматического отслеживания дефектов и предотвращения их появления (AFC).

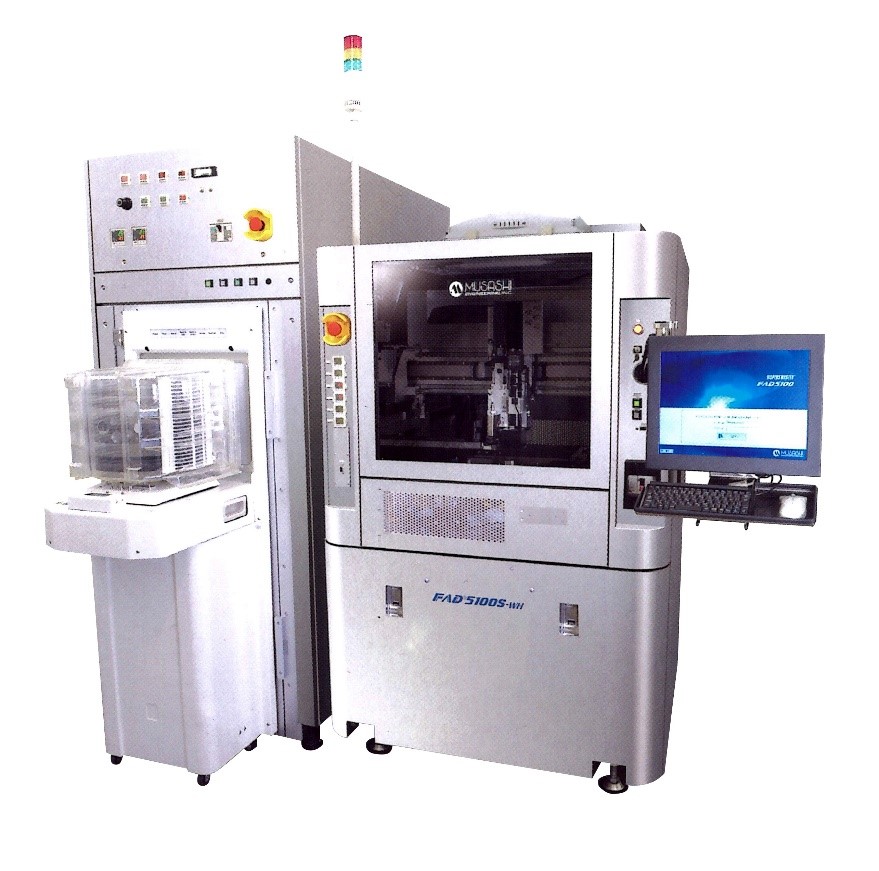

Установка FAD5100S-WH с загрузчиком/разгрузчиком пластин

Техническая спецификация

Параметры

DISPENS MASTER FAD5100S

DISPENS MASTER FAD5100S-WH

Система управления

PC/PLC управление, SMEMA-совместимый интерфейс

Типы подложек и изделий

Печатные платы, керамические подложки, выводные рамки, кассеты и тара-спутник и пр.

Полупроводниковые пластины диаметром 8” и 12” (200мм и 300мм)

Скорость перемещения по осям XY

До 1000 мм/с

Скорость перемещения по оси Z

До 1000 мм/с

Повторяемая точность позиционирования по осям XY

± 0,002 мм

Повторяемая точность позиционирования по оси Z

± 0,01 мм

Количество одновременно используемых дозирующих головок

1

Длина рабочей зоны

От 80 до 315 мм

8”, 12” (200 мм, 300 мм)

Ширина рабочей зоны

От 50 до 160 мм

8”, 12” (200 мм, 300 мм)

Высота рабочей зоны

От 0,1 до 2,0 мм

Мин. 0,5 мм

Количество встроенных конвейерных линий

До 2

-

Количество рабочих станций

До 3

1

Электропитание

220 В, 50/60 Гц

Потребляемая мощность

3 кВт

4 кВт

Габаритные размеры (без загрузчика и разгрузчика)

1070 х 1270 х 1680 мм (ШхГхВ)

Вес (без загрузчика и разгрузчика)

700 кг

840 кг
